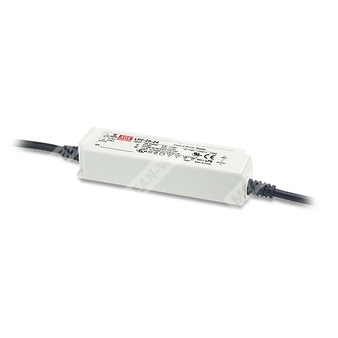

LPF-25-36 - AC/DC светодиодный драйвер 25 Вт для питания LED-устройств в режимах постоянного напряжения и постоянного тока.
Расшифровка партномера
| Обозначение | Расшифровка |
| LPF | Серия источников питания Mean Well LPF |
| 25 | Номинальная мощность 25 Вт |
| 36 | Номинальное выходное напряжение 36 В |
Назначение и основные особенности
LPF-25-36 представляет собой AC/DC светодиодный драйвер серии LPF-25 с комбинированной характеристикой постоянного напряжения и постоянного тока. Устройство предназначено для питания светодиодных светильников и модулей, где требуется стабилизированное напряжение 36 В при автоматическом ограничении тока в рабочем диапазоне нагрузки.
- Режимы работы: постоянное напряжение и постоянный ток.
- Вход от сети переменного или постоянного тока.
- Высокий КПД и встроенная коррекция коэффициента мощности.
- Пластиковый корпус, исполнение класса II.
- Полная герметизация, степень защиты IP67.
- Подходит для работы в сухих, влажных и сырых помещениях.
- Безвентиляторное исполнение.
- Типичный срок службы более 50000 часов.
Применение
- Светодиодные панельные светильники.
- Светодиодные downlight-светильники.
- Декоративное светодиодное освещение.
- Туннельное светодиодное освещение.
- Световые табло и движущиеся знаки.
Описание
Серия LPF-25 представляет собой 25-ваттные AC/DC светодиодные драйверы с двумя режимами выхода: постоянное напряжение и постоянный ток. Серия работает в диапазоне входного напряжения 90...305 В переменного тока и доступна в модификациях с различным номинальным выходным напряжением от 12 до 54 В. Для варианта LPF-25-36 номинальное выходное напряжение составляет 36 В. Благодаря КПД до 87 % и безвентиляторной конструкции серия способна работать при температуре корпуса от -35 до +70 °C при естественном охлаждении. Степень защиты IP67 позволяет применять изделие в условиях сухой, влажной и мокрой среды.
Расшифровка режима работы
Устройство может работать в двух областях:
- Область постоянного напряжения — при нагрузке в допустимых пределах выходное напряжение поддерживается на заданном уровне.
- Область постоянного тока — при достижении предела по нагрузке драйвер переходит в режим ограничения тока.
- Защитная область — при перегрузке возможен переход в режим прерывистого восстановления.
Параметры
Выход
| Параметр | Значение для LPF-25-36 |
| Номинальное выходное напряжение | 36 В |
| Диапазон регулирования напряжения | 19,8...36 В |
| Номинальный ток | 0,7 А |
| Номинальная мощность | 25,2 Вт |
| Пульсации и шум | 250 мВ п-п |
| Допуск по выходному напряжению | ±4,0 % |
| Линейная стабилизация | ±0,5 % |
| Стабилизация по нагрузке | ±0,5 % |
| Область постоянного тока | 41...49 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90...305 В переменного тока / 127...431 В постоянного тока |
| Частота сети | 47...63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| КПД | 86 % |
| Потребляемый ток | 0,4 А при 115 В AC; 0,25 А при 230 В AC; 0,2 А при 277 В AC |
| Пусковой ток | 50 А, длительность импульса 200 мкс, измерение при 50 % Ipeak, 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА при 240 В AC |
| Максимальное число блоков на автомате 16 А | 12 устройств при автомате типа B; 21 устройство при автомате типа C, при 230 В AC |
Защита
| Параметр | Состояние |
| Короткое замыкание | Режим прерывистого восстановления, автоматическое восстановление после устранения неисправности |
| Перегрузка по току | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 15...18 В; 17,5...21 В; 23...27 В; 28...35 В; 34...40 В; 41...49 В; 46...54 В; 54...63 В; 59...66 В |
| Перегрев | Выключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура корпуса | -35...+70 °C |
| Максимальная температура корпуса | +70 °C |
| Рабочая влажность | 20...95 % RH, без конденсации |
| Температура и влажность хранения | -40...+80 °C, 10...95 % RH |
| Температурный коэффициент | ±0,03 %/°C (0...50 °C) |
| Вибрация | 10...500 Гц, 5G, 12 мин/цикл, 72 мин по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| ЭМС-излучение | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥50 %; BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| ЭМС-устойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень light industry; помехоустойчивость по линии-линия 2 кВ; EAC TP TC 020 |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, J61347-1, J61347-2-13, EAC TP TC 004, GB19510.1, GB19510.14, IP67 approved; конструкция по UL60950-1 |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 3574,2 тыс. часов минимум по Telcordia SR-332 (Bellcore); 391,6 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 148 × 40 × 32 мм (Д × Ш × В) |
| Масса | 0,36 кг |
| Упаковка | 40 шт. / 15,4 кг / 1,02 куб. фута |
Примечания
- Если не указано иное, параметры измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел по методам питания светодиодных модулей.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и терминаторами 0,1 мкФ и 47 мкФ, соединёнными параллельно.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел по статической характеристике.
- Время установки измеряется при первом холодном запуске; многократное включение и выключение может увеличить время установки.
- Источник питания рассматривается как компонент, работающий в составе конечного изделия; EMC-параметры зависят от монтажа, поэтому конечный производитель должен повторно подтвердить соответствие EMC для всего изделия.
- Для выполнения требований актуального ErP-регламента для светильников данный LED-драйвер может применяться только после выключателя, без постоянного подключения к сети.
- Типичный срок службы более 50000 часов обеспечивается при температуре корпуса в точке tc, особенно в точке tc/TMP, около 70 °C или ниже.
- При высоте эксплуатации выше 2000 м снижение температуры окружающей среды составляет 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
- Перед применением следует ознакомиться с руководством по эксплуатации, включая указания по IP-защите и установке.
