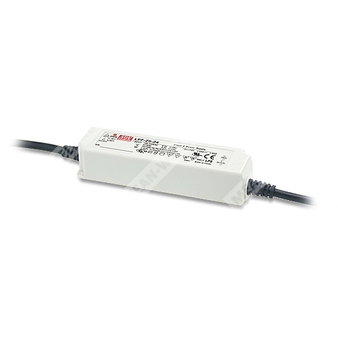

LPF-25-42 - источник питания для светодиодных нагрузок с режимами стабилизации напряжения и тока.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | LPF | Серия светодиодных драйверов Mean Well |
| Номинальная мощность | 25 | 25 Вт |
| Выходное напряжение | 42 | 42 В |
Назначение
LPF-25-42 — это AC/DC светодиодный драйвер мощностью 25 Вт серии LPF-25, предназначенный для питания LED-нагрузок в режиме постоянного напряжения и постоянного тока. Устройство работает от сети переменного или постоянного тока, имеет герметичное исполнение, высокий коэффициент полезного действия и рассчитано на применение в осветительных системах общего и специального назначения.
Области применения
- светодиодное панельное освещение;
- светодиодные светильники downlight;
- декоративное светодиодное освещение;
- туннельное освещение;
- световые указатели и движущиеся знаки.
Особенности
- выход в режиме постоянного напряжения и постоянного тока;
- пластиковый корпус с классом защиты II;
- встроенная активная коррекция коэффициента мощности;
- источник питания класса 2;
- полная заливка/герметизация с уровнем защиты IP67;
- типовой срок службы более 50000 часов;
- рабочий диапазон температур корпуса от -35 до +70 °C при свободной конвекции;
- подходит для сухих, влажных и мокрых мест;
- серия рассчитана на сеть 90...305 В AC;
- часть исполнений соответствует требованиям SELV и имеет опциональную сертификацию CCC.
Описание
Серия LPF-25 представляет собой 25-ваттные AC/DC светодиодные драйверы с двухрежимным выходом: стабилизация напряжения и стабилизация тока. Модельный ряд рассчитан на различные номинальные выходные напряжения в диапазоне от 12 до 54 В. Для исполнения LPF-25-42 номинальное выходное напряжение составляет 42 В.
Благодаря высокому КПД, достигающему 87% в зависимости от исполнения, и безвентиляторной конструкции серия допускает эксплуатацию при естественном охлаждении. Изделие имеет герметичное исполнение и предназначено для работы в условиях повышенной запылённости и влажности, включая наружные и промышленные светотехнические установки.
Таблица параметров по партномеру LPF-25-42
| Параметр | Значение |
| Серия | LPF-25 |
| Номинальная мощность | 25 Вт |
| Номинальное выходное напряжение | 42 В |
| Диапазон выходного напряжения | 23,1...42 В |
| Номинальный выходной ток | 0,6 А |
| Номинальная выходная мощность | 25,2 Вт |
Выход
| Параметр | Значение |
| Выходное напряжение постоянного тока | 42 В |
| Диапазон регулирования выходного напряжения | 23,1...42 В |
| Номинальный ток | 0,6 А |
| Номинальная мощность | 25,2 Вт |
| Пульсации и шум | 250 мВ п-п |
| Допуск выходного напряжения | ±4,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, нарастания | 1500 мс, 80 мс при 115 В AC; 500 мс, 80 мс при 230 В AC |
| Время удержания | 16 мс при 115 В AC; 16 мс при 230 В AC |
| Область стабилизации тока | 46...54 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90...305 В AC; 127...431 В DC |
| Диапазон входной частоты | 47...63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC, при полной нагрузке |
| КПД типовой | 86% для исполнения 42 В |
| Входной ток | 0,25 А при 230 В AC |
| Пусковой ток | 50 А, длительность импульса 200 мкс, измерение при 50% Ipeak; 230 В AC |
| Ток утечки | <0,75 мА при 240 В AC |
| Максимальное число блоков на автомат 16 А | 12 шт. для автомата типа B; 21 шт. для автомата типа C при 230 В AC |
Защита
| Параметр | Значение |
| Перегрузка по току | Ограничение тока постоянным уровнем, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 59...66 В; отключение выхода с последующим восстановлением после повторного включения питания |
| Перегрев | Отключение выхода, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура корпуса | -35...+70 °C |
| Максимальная температура корпуса | +70 °C |
| Рабочая влажность | 20...95% RH, без конденсации |
| Температура и влажность хранения | -40...+80 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384; J61347-1, J61347-2-13; EAC TP TC 004; GB19510.1; GB19510.14; IP67 approved; design refer to UL60950-1 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry; surge Line-Line 2 кВ; EAC TP TC 020 |
| Эмиссия | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥50%; BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| THD | <20% при нагрузке ≥60% для 115 В AC и 230 В AC; при нагрузке ≥75% для 277 В AC |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 3574,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 391,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 148 × 40 × 32 мм |
| Масса | 0,36 кг |
| Упаковка | 40 шт.; 15,4 кг; 1,02 CUFT |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Методы питания светодиодного модуля».
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, нестабильность по линии и по нагрузке.
- При пониженном входном напряжении может потребоваться дерейтинг. См. раздел «Статическая характеристика».
- Время установки измеряется при первом холодном пуске. Повторные включения/выключения могут увеличить время установки.
- Изделие рассматривается как компонент, работающий в составе конечного оборудования. ЭМС-параметры зависят от условий конечной установки, поэтому производитель конечного изделия должен повторно оценить соответствие ЭМС для всей системы.
- Для выполнения требований актуального регулирования ErP для светильников данный светодиодный драйвер может применяться только за выключателем, не имеющим постоянного подключения к сети.
- Типовой срок службы более 50000 часов обеспечивается при температуре корпуса, особенно в точке tc или TMP, около 70 °C или ниже.
- Для применений и указаний по монтажу с учетом водозащиты следует обращаться к руководству пользователя перед использованием.
- Для высот эксплуатации выше 2000 м дерейтинг температуры окружающей среды составляет 3,5 °C/1000 м для безвентиляторных моделей.
- Для высот эксплуатации выше 2000 м дерейтинг температуры окружающей среды составляет 5 °C/1000 м для моделей с вентилятором.
Механическое исполнение
| Параметр | Значение |
| Корпус | LPF-16A |
| Материал и исполнение | Пластиковый корпус, полностью залитый, степень защиты IP67 |
| Провода входа | AC/N синий; AC/L коричневый |
| Провода выхода | +V красный; -V чёрный |
| Длина выводов | 300 ±20 мм |
| Сечение и тип провода | SJOW 17AWG × 2C; H05RN-F × 2; 1,0 мм² |
| Рекомендуемое направление монтажа | Показано в документе как монтаж на горизонтальную опорную поверхность |
| Температурная точка контроля | tc — максимальная температура корпуса |
Код GTIN
В документе приведена ссылка на поиск MW Search для получения GTIN-кода.
