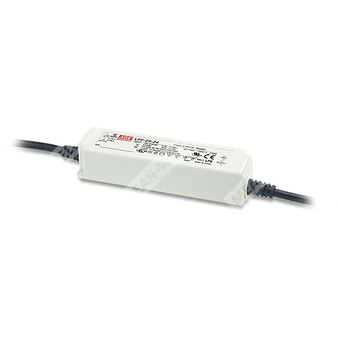

LPF-25-48 - источник питания 25 Вт для светодиодных систем с режимами постоянного напряжения и постоянного тока.
Расшифровка партномера
| Позиция | Расшифровка | Значение |
|---|
| LPF | Серия | LPF |
| 25 | Номинальная мощность | 25 Вт |
| 48 | Номинальное выходное напряжение | 48 В |
Назначение и особенности
LPF-25-48 представляет собой AC/DC светодиодный драйвер серии LPF-25 с комбинированным выходным режимом: постоянное напряжение и постоянный ток. Устройство рассчитано на питание светодиодных нагрузок и применяется в панельном освещении, светодиодных светильниках направленного света, декоративной подсветке, тоннельном освещении и световых табло.
Источник питания работает от сети переменного тока 90...305 В и от постоянного напряжения 127...431 В. Для серии заявлены высокая энергетическая эффективность, встроенная активная коррекция коэффициента мощности, герметичное исполнение уровня IP67, класс II по конструкции корпуса и класс 2 по силовой части.
Серия допускает работу в широком диапазоне условий эксплуатации, включая сухие, влажные и мокрые зоны, а также функционирование при свободной конвекции воздуха. Для модели LPF-25-48 характерна номинальная выходная мощность 25,44 Вт, что отражает таблица параметров серии.
Области применения
- светодиодные панельные светильники;
- светодиодные downlight-светильники;
- декоративная светодиодная подсветка;
- светодиодное тоннельное освещение;
- мобильные и информационные табло.
Основные свойства
- двухрежимный выход: постоянное напряжение и постоянный ток;
- пластиковый корпус с исполнением класса II;
- встроенная активная коррекция коэффициента мощности;
- класс защиты IP67;
- полностью герметизированная конструкция;
- типовой срок службы более 50 000 часов;
- типовые параметры для эксплуатации в промышленной светотехнической аппаратуре;
- компактное исполнение с проводным подключением.
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90...305 В переменного тока / 127...431 В постоянного тока |
| Диапазон входной частоты | 47...63 Гц |
| Коэффициент мощности | ≥0,97 при 115 В AC; ≥0,95 при 230 В AC; ≥0,92 при 277 В AC, при полной нагрузке |
| Входной ток | 0,4 А при 115 В AC; 0,25 А при 230 В AC; 0,2 А при 277 В AC |
| Пусковой ток | 50 А, длительность импульса 200 мкс, измерение при 50% Ipeak, при 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА / 240 В AC |
Выходные параметры
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 48 В |
| Диапазон выходного напряжения | 26,4...48 В |
| Номинальный выходной ток | 0,53 А |
| Номинальная выходная мощность | 25,44 Вт |
| Пульсации и шум | 250 мВ пик-пик |
| Допуск по выходному напряжению | ±4,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время включения и нарастания | 500 мс, 80 мс / 230 В AC |
| Время удержания | 16 мс / 230 В AC |
| Диапазон постоянного тока | 46...54 В |
Энергетические характеристики
| Параметр | Значение |
|---|
| КПД типовое | 87% |
| КПД серии при различных нагрузках | для 48 В модели: типовое значение до 87% |
| Общий коэффициент гармонических искажений | <20% при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC |
Защита
| Функция защиты | Реакция |
|---|
| Перегрузка по току | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим «икота», автоматическое восстановление после устранения неисправности |
| Перенапряжение | 46...54 В |
| Перегрев | Выходное напряжение отключается, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура корпуса | -35...+70 °C |
| Максимальная температура корпуса | Tcase = +70 °C |
| Рабочая влажность | 20...95% RH, без конденсации |
| Температура и влажность хранения | -40...+80 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C (0...50 °C) |
| Вибрация | 10...500 Гц, 5G, 12 минут/цикл, 72 минуты по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
|---|
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Иммунитет ЭМС | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень для light industry; устойчивость к импульсам line-line 2 кВ; EAC TP TC 020 |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥50%; BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, J61347-1, J61347-2-13, EAC TP TC 004, GB19510.1, GB19510.14, IP67 approved; design refer to UL60950-1 |
Надежность и ресурс
| Параметр | Значение |
|---|
| MTBF | 3574,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 391,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Типовой срок службы | более 50 000 ч |
Габариты и конструктивное исполнение
| Параметр | Значение |
|---|
| Размеры | 148 × 40 × 32 мм (Д × Ш × В) |
| Схема подключения | AC/N: синий; AC/L: коричневый; +V: красный; -V: чёрный |
| Длина выводов | 300 ±20 мм |
| Диаметр кабеля | ψ3,6 |
| Рекомендуемый провод | SJOW 17AWG×2C; H05RN-F ×2; 1,0 мм² |
| Рекомендованное положение монтажа | На ровную поверхность, согласно монтажной схеме |
Упаковка
| Параметр | Значение |
|---|
| Масса одного изделия | 0,36 кг |
| Упаковка | 40 шт.; 15,4 кг; 1,02 CUFT |
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Способы управления светодиодным модулем».
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг. См. раздел «Статическая характеристика».
- Время запуска измеряется при первом холодном включении. Повторные включения/выключения могут увеличивать время запуска.
- Драйвер рассматривается как компонент для применения в составе конечного оборудования; ЭМС должна подтверждаться повторно на уровне конечного изделия.
- Для соответствия актуальным требованиям ErP данный светодиодный драйвер должен использоваться только после выключателя, без постоянного подключения к сети.
- Типовой срок службы более 50 000 часов достигается при Tcase, особенно в точке tc (или TMP по DLC), около 70 °C или ниже.
- Для применения и расчётов по защите от воды следует использовать руководство пользователя перед эксплуатацией.
- При высоте эксплуатации более 2000 м дерейтинг температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора.
