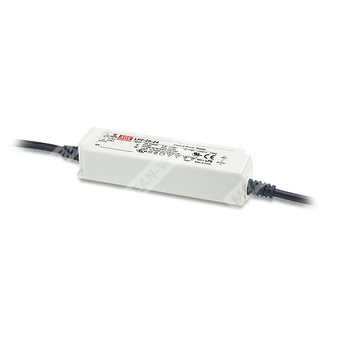

LPF-25-54 - AC/DC светодиодный драйвер 25 Вт для питания светодиодных нагрузок в режиме постоянного напряжения и постоянного тока.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LPF | Серия источников питания Mean Well LPF |
| 25 | Номинальная мощность 25 Вт |
| 54 | Номинальное выходное напряжение 54 В |
Назначение и особенности
LPF-25-54 представляет собой импульсный AC/DC светодиодный драйвер мощностью 25 Вт, предназначенный для питания светодиодных модулей и светильников с поддержкой двух режимов работы: постоянного напряжения и постоянного тока.
Изделие рассчитано на работу от универсальной сети переменного тока 90–305 В AC и от источника постоянного тока 127–431 В DC. Серия выполнена в полностью герметизированном исполнении с уровнем защиты IP67, имеет пластиковый корпус с конструкцией Class II и относится к классу 2 по электрической части.
Драйвер оснащён активной коррекцией коэффициента мощности, обеспечивает высокую эффективность, устойчивую работу в широком температурном диапазоне и предназначен для эксплуатации в сухих, влажных и сырых помещениях.
Области применения
- светодиодные панельные светильники;
- светодиодные downlight-светильники;
- светодиодная декоративная подсветка;
- светодиодное тоннельное освещение;
- световые указатели и табло.
Описание
LPF-25-54 относится к серии 25-ваттных драйверов Mean Well с режимами постоянного напряжения и постоянного тока. При работе в области постоянного напряжения изделие используется как источник питания для LED-систем, а в области постоянного тока — как прямой драйвер светодиодов.
Для данной серии характерны высокий коэффициент полезного действия, отсутствие вентилятора, свободная конвекция охлаждения, а также пригодность для работы при температуре корпуса от -35 до +70 °C. Уровень защиты IP67 позволяет применять изделие в наружных и промышленных светотехнических системах при условии соблюдения рекомендаций по монтажу.
Основные характеристики
- Режимы: постоянное напряжение + постоянный ток.
- Входное напряжение: 90–305 В AC, 127–431 В DC.
- Номинальная мощность: 25 Вт.
- Номинальное выходное напряжение: 54 В.
- Уровень защиты: IP67.
- Пластиковый корпус с конструкцией Class II.
- Встроенная активная коррекция коэффициента мощности.
- Типовой срок службы: более 50 000 часов.
- Работа без вентилятора, охлаждение естественной конвекцией.
Параметры
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 54 В |
| Диапазон выходного напряжения | 29,7–54 В |
| Номинальный выходной ток | 0,47 А |
| Номинальная выходная мощность | 25,38 Вт |
| Пульсации и шум | 350 мВ п-п |
| Допуск выходного напряжения | ±4,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Пуск, время нарастания | 1500 мс, 80 мс при 115 В AC; 500 мс, 80 мс при 230 В AC |
| Время удержания | 16 мс при 115 В AC; 16 мс при 230 В AC |
| Диапазон режима постоянного тока | 59–66 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–305 В AC; 127–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке ≥60% для 115/230 В AC; THD < 20% при нагрузке ≥75% для 277 В AC |
| Пусковой ток | 50 А, длительность импульса 200 мкс, измерение при 50% Ipeak на 230 В AC; соответствует NEMA 410 |
| Потребляемый ток | 0,4 А при 115 В AC; 0,25 А при 230 В AC; 0,2 А при 277 В AC |
| Максимальное число устройств на автоматический выключатель 16 А | 12 шт. для типа B; 21 шт. для типа C при 230 В AC |
| Ток утечки | <0,75 мА при 240 В AC |
Эффективность
| Параметр | Значение |
| Типовой КПД | 86,5% |
| Диапазон КПД по серии | 84–87% |
| Примечание по КПД | Для модели 48 В указано значение до 87% при Tcase = 60 °C |
Защита
| Параметр | Поведение |
| Защита от перегрузки по току | Ограничение постоянного тока, автоматическое восстановление после устранения аварии |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | Диапазон срабатывания 59–66 В; отключение выходного напряжения, восстановление после снижения температуры / повторное включение для восстановления |
| Защита от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура корпуса | -35…+70 °C |
| Максимальная температура корпуса | Tcase = +70 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, 72 мин по осям X, Y, Z |
| Понижение допустимой температуры при высоте более 2000 м | 3,5 °C на 1000 м для моделей без вентилятора |
ЭМС и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС по помехоустойчивости | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry; импульсная стойкость линия-линия 2 кВ; EAC TP TC 020 |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥50%; BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384; J61347-1, J61347-2-13; EAC TP TC 004; GB19510.1; GB19510.14; IP67 approved; Design refer to UL60950-1 |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 3574,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 391,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 148 × 40 × 32 мм (Д × Ш × В) |
| Масса | 0,36 кг |
| Упаковка | 40 шт.; 15,4 кг; 1,02 CUFT |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Следует обращаться к разделу «Способы управления светодиодным модулем».
- Пульсации и шум измеряются на полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов и параллельно подключённых конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; необходимо обращаться к разделу «Статическая характеристика».
- Время запуска измеряется при первом холодном включении. Повторные включения и выключения могут увеличивать время запуска.
- Драйвер рассматривается как компонент, работающий в составе конечного изделия. Поскольку ЭМС зависит от монтажа, производитель конечного изделия должен повторно подтвердить соответствие ЭМС на уровне всей системы.
- Для выполнения актуальных требований ErP данный светодиодный драйвер может использоваться только после выключателя, без постоянного подключения к сети.
- Указанный типовой срок службы более 50 000 часов достижим при температуре корпуса, особенно в контрольной точке tc / TMP, около 70 °C или ниже.
- Для требований по гарантии следует обращаться на сайт производителя.
- Для моделей без вентилятора снижение допустимой температуры составляет 3,5 °C на 1000 м при высоте более 2000 м; для моделей с вентилятором — 5 °C на 1000 м.
- Перед применением необходимо ознакомиться с указаниями по монтажу и обеспечению водозащиты в руководстве пользователя.
