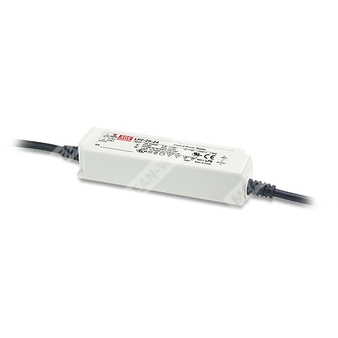

LPF-25D-12 - светодиодный драйвер постоянного тока 25 Вт для питания и диммирования LED-светильников.
Расшифровка партномера
| Позиция | Расшифровка |
| LPF | Серия источников питания Mean Well для светодиодных нагрузок |
| 25D | Исполнение на 25 Вт, с функцией 3 в 1 диммирования |
| 12 | Номинальное выходное напряжение 12 В |
Назначение и краткое описание
LPF-25D-12 представляет собой AC/DC светодиодный драйвер мощностью 25 Вт с режимом стабилизации тока, предназначенный для прямого питания светодиодов и светодиодных модулей. Устройство работает в широком диапазоне входного напряжения 90–305 В переменного тока и обеспечивает изолированный выход с защитой IP67. Серия рассчитана на применение в системах панельного, потолочного, декоративного, туннельного освещения и в световых вывесках.
Модель поддерживает функцию 3 в 1 диммирования: управляющий сигнал 1–10 В DC, ШИМ-сигнал 10 В или резистивное управление. Для серии характерны высокий КПД, активная коррекция коэффициента мощности, работа без вентилятора и пригодность для эксплуатации в условиях сухих, влажных и мокрых зон при соблюдении требований установки.
Особенности
- Стабилизация тока на выходе.
- Металло-пластиковый корпус с исполнением класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Степень защиты IP67 для внутренней и наружной установки.
- Функция диммирования 3 в 1.
- Типичный срок службы более 50 000 часов.
- Работа без вентилятора.
- Изоляция вход–выход 3,75 кВ AC.
Области применения
- Панельное светодиодное освещение.
- Потолочные светильники.
- Декоративное светодиодное освещение.
- Туннельное освещение.
- Световые вывески.
Основные параметры
| Параметр | Значение |
| Серия | LPF-25D |
| Тип | Светодиодный драйвер постоянного тока |
| Номинальная мощность | 25 Вт |
| Входное напряжение | 90–305 В AC, 127–431 В DC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| КПД тип. | 84% / 84% / 85% / 85,5% / 85,5% / 85,5% / 85,5% / 86% / 86% для модификаций 12–54 В |
| Потребляемый ток AC | 0,4 А / 115 В AC; 0,25 А / 230 В AC; 0,2 А / 277 В AC |
| Пусковой ток тип. | 50 А при 230 В AC, длительность 200 мкс, измерение при 50% Ipeak; соответствует NEMA 410 |
| Ток утечки | <0,75 мА / 240 В AC |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Диапазон постоянного тока | 6–12 В |
| Номинальный выходной ток | 2,1 А |
| Номинальная выходная мощность | 25,2 Вт |
| Диапазон стабилизации тока | 6–12 В, постоянный ток |
| Точность тока | ±5,0% |
| Пульсации тока | 5,0% max. при номинальном токе |
| Ограничение перегрузки | 95–108% |
| Режим короткого замыкания | Защита с режимом hiccup, автоматическое восстановление после устранения неисправности |
Защита
| Вид защиты | Описание |
| Перегрузка по току | Ограничение постоянного тока, автоматическое восстановление после снятия аварийного режима |
| Короткое замыкание | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Шунтирование выхода с защёлкиванием; для восстановления требуется повторная подача питания |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Температурные и эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | Tcase = -35...+70 °C |
| Максимальная температура корпуса | Tcase = +70 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40...+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0...50 °C) |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, по 72 мин. по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC, BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14, IP67 approved; design refer to UL60950-1 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥55%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN61547, light industry level, surge immunity line-line 2 кВ, EAC TP TC 020 |
Параметры по модели LPF-25D-12
| Параметр | Значение |
| Входное напряжение | 90–305 В AC / 127–431 В DC |
| Выходное напряжение | 12 В |
| Выходной ток | 2,1 А |
| Выходная мощность | 25,2 Вт |
| Диапазон постоянного тока | 6–12 В |
| КПД тип. | 84% |
| Ограничение по току | 95–108% |
| Пульсации тока | 5,0% max. |
Диммирование
Устройство поддерживает 3 в 1 диммирование между выводами DIM+ и DIM-:
- 1–10 В DC;
- 10 В PWM-сигнал, частота 100 Гц – 3 кГц;
- резистивное управление.
Ток источника диммирования от блока питания: 100 мкА тип. Для работы рекомендуется непосредственное подключение к светодиодной нагрузке. Не рекомендуется использование с дополнительными драйверами. Не подключать DIM- к -V.
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 148 × 40 × 32 мм |
| Масса | 0,36 кг |
| Упаковка | 40 шт. / 15,4 кг / 1,02 куб. фута |
| Тип корпуса | LPF-16A |
| Рекомендованное направление монтажа | Показано в документе |
Надёжность
| Параметр | Значение |
| MTBF | 3574,2 тыс. ч min. по Telcordia SR-332 (Bellcore); 391,6 тыс. ч min. по MIL-HDBK-217F (25 °C) |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Методы питания светодиодного модуля».
- Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов и оконечной цепи 0,1 мкФ + 47 мкФ параллельно.
- Допуск включает допуск установки, регулирование по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел «Статическая характеристика».
- Время запуска измеряется при первом холодном старте. Повторное включение и выключение драйвера может увеличить время запуска.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования; ЭМС-параметры должны быть подтверждены повторно на уровне конечного изделия.
- Для выполнения требований актуального регламента ErP данный светодиодный драйвер может использоваться только после выключателя, не имеющего постоянного подключения к сети.
- Серия обеспечивает типичный срок службы более 50 000 часов при температуре Tcase, особенно в точке tc (или TMP по DLC), около 70 °C или ниже.
- Для применения выше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора.
- Перед применением и монтажом для обеспечения водозащиты следует руководствоваться руководством пользователя.
