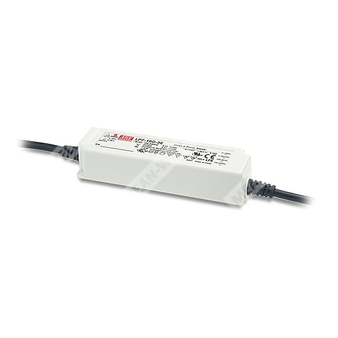

LPF-25D-15 - 25-ваттный AC/DC светодиодный драйвер постоянного тока для систем светодиодного освещения.
LPF-25D-15 — это герметизированный источник питания для светодиодов с выходом стабилизированного постоянного тока, рассчитанный на питание от сети переменного или постоянного тока и применение в LED-светильниках промышленного и наружного назначения.
Расшифровка партномера
| Партномер | Расшифровка |
| LPF | Серия светодиодных драйверов MEAN WELL |
| 25D | Номинальная мощность 25 Вт, серия с функцией диммирования |
| 15 | Номинальное выходное напряжение 15 В |
Назначение
Источник предназначен для непосредственного питания светодиодов в режиме постоянного тока. Поддерживает 3-в-1 диммирование и рассчитан на работу в условиях, где требуется высокая степень защиты, широкий диапазон входного питания и стабильные параметры при эксплуатации в составе конечного оборудования.
Основные свойства
- Выход в режиме постоянного тока.
- Пластиковый корпус с исполнением класса II.
- Встроенная активная коррекция коэффициента мощности.
- Аппаратная категория защиты: класс 2.
- Степень защиты IP67 для внутренних и наружных установок.
- Функция диммирования 3-в-1.
- Типичный срок службы более 50 000 часов.
- Работа при свободной конвекции воздуха, без вентилятора.
Области применения
- Панельное светодиодное освещение.
- Светодиодные downlight-светильники.
- Декоративное светодиодное освещение.
- Туннельное светодиодное освещение.
- Бегущие/информационные знаки.
Описание
Серия LPF-25D представляет собой AC/DC светодиодный драйвер мощностью 25 Вт с постоянным током на выходе. Устройство работает от входного напряжения 90–305 В переменного тока или 127–431 В постоянного тока. Серия включает исполнения на различные номинальные выходные напряжения в диапазоне от 12 В до 54 В. Благодаря КПД до 86 % и бесвентиляторной конструкции драйвер способен работать при температуре корпуса от -35 °C до +70 °C при свободной конвекции воздуха. Серия имеет степень защиты IP67 и предназначена для эксплуатации в сухих, влажных и мокрых зонах. Предусмотрена функция 3-в-1 диммирования для повышения гибкости применения в системах светодиодного освещения.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–305 В переменного тока / 127–431 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC, PF ≥ 0,95 при 230 В AC, PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Коэффициент нелинейных искажений | THD < 20 % при нагрузке ≥ 60 % для 115/230 В AC; THD < 20 % при нагрузке ≥ 75 % для 277 В AC |
| Потребляемый ток | 0,4 А / 115 В AC; 0,25 А / 230 В AC; 0,2 А / 277 В AC |
| Пусковой ток | 50 А, длительность 200 мкс, измерение при 50 % Ipeak, 230 В AC; соответствует NEMA 410 |
| Ток утечки | < 0,75 мА / 240 В AC |
| Максимальное число источников на автомате 16 А | 12 шт. для автомата типа B / 21 шт. для автомата типа C при 230 В AC |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Диапазон выходного напряжения | 8,25–21 В |
| Номинальный выходной ток | 1,67 А |
| Номинальная выходная мощность | 25,05 Вт |
| Диапазон напряжения в режиме постоянного тока | 8,25–15 В |
| Допуск по току | ±5,0 % |
| Пульсации тока | 5,0 % max. при номинальном токе |
| Диапазон стабилизации по току | 95–108 % |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 15–18 В |
| Максимальная константная область | До 15 В на выходе при сохранении режима постоянного тока, в пределах конфигурации конечной системы |
Параметры защиты
| Параметр | Значение |
| Защита от перегрева | Выключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Защита от перенапряжения | Выключение и блокировка выходного напряжения, восстановление после повторного включения питания |
Электрические характеристики
| Параметр | Значение |
| Время запуска и нарастания | 1500 мс, 80 мс / 115 В AC; 500 мс, 80 мс / 230 В AC |
| Время удержания | 16 мс / 230 В AC; 16 мс / 115 В AC |
| Эффективность | 84 % тип. |
| Эффективность при нагрузке | До 86 % в полевых условиях, для 48 В модели при Tcase 60 °C; для 15 В модели типичное значение 84 % |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура корпуса | Tcase = -35 ... +70 °C |
| Температура максимального корпуса | Tcase = +70 °C |
| Рабочая влажность | 20–95 % RH, без конденсации |
| Температура хранения и влажность | -40 ... +80 °C, 10–95 % RH |
| Температурный коэффициент | ±0,03 %/°C (0 ... 50 °C) |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
| Дерейтинг по высоте | 3,5 °C/1000 м для моделей без вентилятора при высоте выше 2000 м |
Совместимость с требованиями EMC и безопасности
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Электромагнитная помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень light industry, перенапряжение Line-Line 2 кВ; EAC TP TC 020 |
| Электромагнитные помехи | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥ 55 %; BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14, IP67 approved; конструкция по UL60950-1 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 3574,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 391,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 148 × 40 × 32 мм (Д × Ш × В) |
| Масса | 0,36 кг |
| Упаковка | 40 шт. / 15,4 кг / 1,02 куб. фута |
Примечания
- Если не указано иное, параметры измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Для выбора режима работы светодиодного модуля следует обращаться к разделу методов управления светодиодной нагрузкой.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- При низком входном напряжении может потребоваться снижение допустимой нагрузки.
- Время запуска измеряется при первом холодном включении; многократное включение и выключение может увеличивать время запуска.
- Драйвер рассматривается как компонент, работающий совместно с конечным изделием; при окончательной интеграции требуется повторная оценка EMC для всего оборудования.
- Для соответствия актуальному регламенту ErP для осветительных приборов данный драйвер допускается применять только после выключателя, не постоянно подключенного к сети.
- Типичный срок службы более 50 000 часов достигается при температуре корпуса, особенно в контрольной точке tc, примерно 70 °C или ниже.
- При эксплуатации на высоте более 2000 м дерейтинг по температуре составляет 3,5 °C/1000 м для моделей без вентилятора.
- Перед применением необходимо учитывать рекомендации по монтажу и обеспечению водозащиты согласно руководству пользователя.
Сведения по выводам
| Цвет провода | Назначение |
| Синий | AC/N |
| Коричневый | AC/L |
| Красный | +V |
| Черный | -V |
| Фиолетовый | DIM+ |
| Розовый | DIM- |
Сведения по диммированию
Уровень выходного тока регулируется между выводами DIM+ и DIM- одним из трех способов: подачей постоянного напряжения 1–10 В DC, подачей PWM-сигнала 10 В с частотой 100 Гц – 3 кГц или подключением сопротивления. Рекомендуется непосредственное подключение к светодиодам. Не следует использовать дополнительные драйверы. Ток источника сигнала диммирования от питания составляет 100 мкА тип.
Монтаж
Рекомендуемое положение установки показано в механическом чертеже. Для сохранения теплового режима корпус должен обеспечивать свободную конвекцию воздуха и соблюдение ограничения Tcase.
