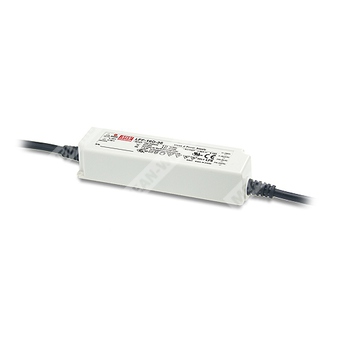

LPF-25D-24 - светодиодный драйвер постоянного тока 25 Вт с трехрежимным диммированием и степенью защиты IP67.
Расшифровка партномера
| Позиция в партномере |
Расшифровка |
| LPF |
Серия источников питания MEAN WELL для светодиодного освещения |
| 25D |
Мощность 25 Вт, исполнение с функцией диммирования |
| 24 |
Номинальное выходное напряжение 24 В |
Назначение
LPF-25D-24 представляет собой AC/DC светодиодный драйвер постоянного тока мощностью 25 Вт, предназначенный для питания светодиодных нагрузок в системах панельного, потолочного, декоративного, тоннельного освещения и в движущихся вывесках.
Особенности
- Выход в режиме постоянного тока.
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Степень защиты IP67 для внутренней и наружной установки.
- Функция диммирования 3-в-1.
- Типовой срок службы более 50 000 часов.
- Предусмотрена работа с различными конфигурациями светодиодных модулей в пределах постоянного токового региона.
Области применения
- Светодиодные панели.
- Светодиодные светильники типа downlight.
- Декоративное светодиодное освещение.
- Светодиодное тоннельное освещение.
- Движущиеся вывески.
Описание
LPF-25D-24 — это драйвер для светодиодов серии LPF-25D, рассчитанный на работу от сети переменного или постоянного тока и обеспечивающий стабилизированный выход в режиме постоянного тока. Серия поддерживает входное напряжение 90...305 В переменного тока и 127...431 В постоянного тока. Для модели с номиналом 24 В предусмотрено выходное напряжение 24 В и постоянный ток 1,05 А.
Устройство выполнено в бескорпусном для обслуживания пользователем, герметизированном исполнении с классом защиты IP67, что допускает применение в сухих, влажных и мокрых местах. Для охлаждения используется естественная конвекция без вентилятора. Диапазон рабочей температуры корпуса: от -35 до +70 °C.
Драйвер имеет трехрежимное диммирование между выводами DIM+ и DIM-: аналоговое напряжение 1...10 В DC, ШИМ-сигнал 10 В или сопротивление. При необходимости отключения светильника до 0% яркости допускается применение внешнего выключателя и реле по схеме, приведенной в документе.
Расшифровка и параметры модели LPF-25D-24
| Параметр |
Значение |
| Номинальное выходное напряжение |
24 В |
| Диапазон выходного напряжения |
13,2...24 В |
| Номинальный выходной ток |
1,05 А |
| Номинальная выходная мощность |
25,2 Вт |
| Режим выхода |
Постоянный ток |
| Точность тока |
±5,0% |
| Пульсации тока |
Не более 5,0% при номинальном токе |
| Регион постоянного тока |
13,2...24 В |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90...305 В переменного тока; 127...431 В постоянного тока |
| Диапазон входной частоты |
47...63 Гц |
| Потребляемый ток |
0,25 А при 230 В AC |
| Потребляемый ток |
0,4 А при 115 В AC |
| Потребляемый ток |
0,2 А при 277 В AC |
| Пусковой ток |
50 А, длительность импульса 200 мкс, измерение при 50% Ipeak, 230 В AC; по NEMA 410 |
| Ток утечки |
Менее 0,75 мА при 240 В AC |
| Коэффициент мощности |
Не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений |
Менее 20% при нагрузке не менее 60% для 115/230 В AC; менее 20% при нагрузке не менее 75% для 277 В AC |
| Время запуска и нарастания |
1500 мс, 80 мс при 115 В AC; 500 мс, 80 мс при 230 В AC |
| Время удержания |
16 мс при 230 В AC; 16 мс при 115 В AC |
Выход
| Параметр |
Значение |
| Номинальное выходное напряжение |
24 В |
| Диапазон выходного напряжения |
13,2...24 В |
| Номинальный выходной ток |
1,05 А |
| Номинальная выходная мощность |
25,2 Вт |
| Предел перегрузки по току |
95...108% от номинала, режим ограничения постоянного тока с автоматическим восстановлением |
| Защита от короткого замыкания |
Режим hiccup с автоматическим восстановлением после устранения неисправности |
| Защита от перенапряжения |
28...35 В |
| Рабочая область постоянного тока |
13,2...24 В |
Диммирование
| Параметр |
Значение |
| Тип диммирования |
3-в-1 |
| Управляющие входы |
DIM+ и DIM- |
| Аналоговое управление |
1...10 В DC |
| ШИМ-управление |
10 В, частота 100 Гц...3 кГц |
| Резистивное управление |
10 кОм/N...100 кОм/N |
| Ток источника диммирования |
100 мкА тип. |
| Примечание по подключению |
DIM- не подключать к -V |
Защита
| Параметр |
Значение |
| Перегрузка по току |
95...108%, режим ограничения постоянного тока, автоматическое восстановление |
| Короткое замыкание |
Hiccup mode, автоматическое восстановление |
| Перенапряжение |
28...35 В |
| Перегрев |
Выключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Параметр |
Значение |
| Температура корпуса при работе |
-35...+70 °C |
| Максимальная температура корпуса |
Tcase = +70 °C |
| Влажность при работе |
20...95% RH, без конденсации |
| Температура хранения |
-40...+80 °C |
| Влажность хранения |
10...95% RH |
| Температурный коэффициент |
±0,03%/°C (0...50 °C) |
| Вибрация |
10...500 Гц, 5G, по 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр |
Значение |
| Испытательное напряжение изоляции |
I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности |
UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14, IP67 approved; design refer to UL60950-1 |
| Излучаемые и помехоустойчивые требования |
BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥55%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry, импульсная помехоустойчивость line-line 2 кВ, EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр |
Значение |
| MTBF |
3574,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 391,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
148 × 40 × 32 мм |
| Масса |
0,36 кг |
| Упаковка |
40 шт.; 15,4 кг; 1,02 куб. фута |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Методы управления светодиодным модулем».
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, регулирование по сети и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. См. раздел «Статическая характеристика».
- Время запуска измеряется при первом холодном включении. Повторные включения и выключения могут увеличивать время запуска.
- Драйвер рассматривается как компонент, работающий в составе конечного изделия; при полной установке требуется повторная оценка соответствия требованиям EMC.
- Для выполнения последних требований ErP для светильников этот драйвер допускается применять только за выключателем, без постоянного подключения к сети.
- Типовой срок службы более 50 000 часов обеспечивается при Tcase, особенно в точке tc, около 70 °C или ниже.
- При размещении на высоте более 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
- Перед применением следует учитывать указания по установке и обеспечению водозащиты в руководстве пользователя.
Подключение проводов: AC/N — синий, AC/L — коричневый, +V — красный, -V — черный, DIM+ — фиолетовый, DIM- — розовый.
Конструктивные данные: кабельные выводы с обеих сторон, рекомендуемое направление монтажа согласно схеме в документе.
