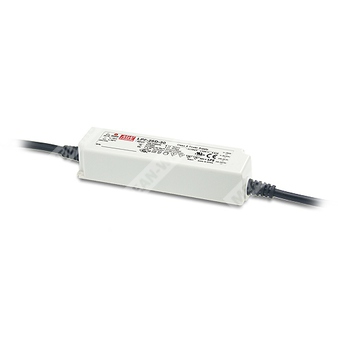

LPF-25D-30 - источник питания для светодиодных светильников с постоянным током и 3-в-1 диммированием.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| LPF | Серия источников питания для светодиодного освещения |
| 25D | Мощность 25 Вт, исполнение с функцией диммирования |
| 30 | Номинальное выходное напряжение 30 В |
Назначение
LPF-25D-30 представляет собой 25-ваттный AC/DC светодиодный драйвер с режимом стабилизации тока, предназначенный для питания светодиодных модулей и светильников в системах внутреннего и наружного освещения.
Особенности
- Режим выхода с постоянным током.
- Пластиковый корпус с исполнением класса II.
- Встроенная функция активной коррекции коэффициента мощности.
- Источник питания класса 2.
- Степень защиты IP67 для применения внутри и вне помещений.
- Функция диммирования 3-в-1.
- Типовой срок службы более 50 000 часов.
Области применения
- Панельное светодиодное освещение.
- Светодиодные downlight-светильники.
- Декоративное светодиодное освещение.
- Тоннельное светодиодное освещение.
- Световые вывески и движущиеся знаки.
Описание
Серия LPF-25D представляет собой AC/DC драйверы для светодиодов мощностью 25 Вт с выходом в режиме постоянного тока. Модель LPF-25D-30 рассчитана на работу от сети переменного тока 90 ~ 305 В или постоянного тока 127 ~ 431 В. Номинальное выходное напряжение для данной модификации составляет 30 В, а диапазон постоянного тока соответствует 0,84 А при рабочем диапазоне напряжения 34 ~ 40 В.
Благодаря эффективности до 86% и безвентиляторной конструкции серия предназначена для работы при температуре корпуса от -35 до +70 °C при естественной конвекции. Исполнение IP67 обеспечивает применимость в сухих, влажных и мокрых зонах при условии соблюдения требований монтажа. Драйвер поддерживает три метода диммирования: 1 ~ 10 В постоянного напряжения, ШИМ-сигнал 10 В и резистивное управление.
Таблица параметров
Выход
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 30 В |
| Диапазон напряжения | 34 ~ 40 В |
| Номинальный ток | 0,84 А |
| Номинальная мощность | 25,2 Вт |
| Допуск по току | ±5,0% |
| Пульсации тока | 5,0% максимум при номинальном токе |
| Режим защиты от КЗ | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 34 ~ 40 В |
| Диапазон стабилизации тока | 16,5 ~ 30 В |
| Токовая зона постоянного тока | От 0 до 100% типового выходного тока в зависимости от конфигурации нагрузки |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90 ~ 305 В AC / 127 ~ 431 В DC |
| Частота сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Полный коэффициент гармоник | THD < 20% при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC |
| Пусковой ток | 50 А, длительность импульса 200 мкс, измерение при 50% Ipeak на 230 В AC, по NEMA 410 |
| Максимальное число источников на автомате 16 А | 12 шт. для автомата типа B; 21 шт. для автомата типа C при 230 В AC |
| Потребляемый ток | 0,4 А / 115 В AC; 0,25 А / 230 В AC; 0,2 А / 277 В AC |
| Ток утечки | <0,75 мА / 240 В AC |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | Tcase = -35 ~ +70 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
| Снижение характеристик по высоте | 3,5 °C/1000 м для безвентиляторных моделей при высоте выше 2000 м |
ЭМС и безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14, IP67 approved, design refer to UL60950-1 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС-излучение | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥55%; BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| ЭМС-устойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень light industry, перенапряжение линия-линия 2 кВ, EAC TP TC 020 |
Надёжность, габариты и упаковка
| Параметр | Значение |
|---|
| MTBF | 3574,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 391,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 148 × 40 × 32 мм |
| Масса | 0,36 кг |
| Упаковка | 40 шт. / 15,4 кг / 1,02 куб. фута |
Диммирование
Модель оснащена интерфейсом диммирования 3-в-1. Управление осуществляется между выводами DIM+ и DIM- одним из следующих способов:
- подача дополнительного напряжения 1 ~ 10 В DC;
- подача дополнительного ШИМ-сигнала 10 В с частотой 100 Гц ~ 3 кГц;
- подключение переменного резистора.
Источник тока диммирования от блока питания составляет 100 мкА тип. Для режима синхронного диммирования количество драйверов N учитывается в зависимости от схемы подключения. Не допускается соединение DIM- с -V.
Примечания
- Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Для метода управления светодиодным модулем следует обращаться к соответствующему разделу по способам управления LED-модулем.
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел статических характеристик.
- Время запуска измеряется при первом холодном включении. Частое включение и выключение может увеличивать время запуска.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования; после монтажа требуется повторная оценка ЭМС всего изделия.
- Для соответствия актуальным требованиям ErP источник света может использоваться только после выключателя, без постоянного подключения к сети.
- Типовой срок службы более 50 000 часов достигается при температуре Tcase, особенно в точке tc, около 70 °C или ниже.
- При установке, обеспечивающей защиту от воды, необходимо соблюдать рекомендации руководства пользователя.
