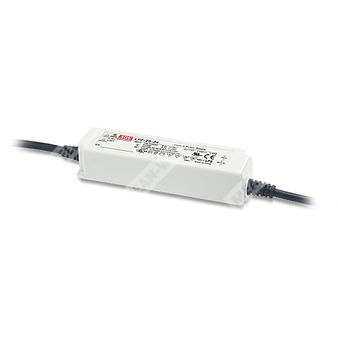

LPF-25D-36 - светодиодный драйвер постоянного тока мощностью 25 Вт для питания светодиодных нагрузок.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| Серия | LPF | Серия светодиодных драйверов |
| Исполнение | 25D | 25-ваттная модель с функцией 3-в-1 диммирования |
| Номинальное выходное напряжение | 36 | 36 В |
Назначение и особенности
LPF-25D-36 — это AC/DC светодиодный драйвер с выходом постоянного тока, предназначенный для непосредственного питания светодиодов. Устройство работает от сети переменного или постоянного тока, имеет корпус в пластиковом исполнении с классом изоляции II, встроенную активную коррекцию коэффициента мощности и степень защиты IP67. Модель рассчитана на применение в осветительных системах для панелей, светильников направленного света, декоративной, туннельной и сигнальной подсветки.
Область применения
- Светодиодное панельное освещение
- Светодиодные downlight-светильники
- Светодиодная декоративная подсветка
- Светодиодное туннельное освещение
- Световые движущиеся знаки
Основные свойства
- Выход в режиме постоянного тока
- Пластиковый корпус с конструкцией класса II
- Встроенная активная коррекция коэффициента мощности
- Класс защиты IP67 для внутренней и наружной установки
- Функция диммирования 3-в-1
- Типичный срок службы более 50 000 часов
- Подходит для свободной конвекции без вентилятора
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 305 В переменного тока; 127 ~ 431 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF ≥ 0.97 при 115 В AC, PF ≥ 0.95 при 230 В AC, PF ≥ 0.92 при 277 В AC, полная нагрузка |
| Полные гармонические искажения | < 20% при нагрузке ≥ 60% для 115 В и 230 В AC; при нагрузке ≥ 75% для 277 В AC |
| Потребляемый ток | 0.25 А / 230 В AC |
| Пусковой ток | 50 А, длительность 200 мкс, измерение при 50% Ipeak и 230 В AC; по NEMA 410 |
| Максимальное число источников питания на автомате 16 А | 12 шт. для автомата типа B; 21 шт. для автомата типа C при 230 В AC |
| Ток утечки | < 0.75 мА / 240 В AC |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 36 В |
| Диапазон выходного напряжения | 41 ~ 49 В |
| Номинальный выходной ток | 0.7 А |
| Номинальная выходная мощность | 25.2 Вт |
| Диапазон постоянного тока | 19.8 ~ 36 В |
| Допуск по току | ±5.0% |
| Пульсации тока | 5.0% максимум при номинальном токе |
| Ограничение по перегрузке | 95 ~ 108% |
| Защита от короткого замыкания | Токовый режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 41 ~ 49 В |
Диммирование
| Параметр | Значение |
| Функция | 3-в-1 диммирование |
| Способы управления | 1 ~ 10 В DC, ШИМ-сигнал 10 В, сопротивление |
| Частота ШИМ-сигнала | 100 Гц ~ 3 кГц |
| Ток источника диммирующего сигнала | 100 мкА тип. |
| Примечание по подключению | Не подключать DIM- к -V |
| Снижение до 0% яркости | Для полного выключения светильника рекомендуется использовать выключатель и реле |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | Tcase = -35 ~ +70 ℃ |
| Максимальная температура корпуса | Tcase = +70 ℃ |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 ℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/℃ (0 ~ 50 ℃) |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин./цикл, 72 мин. по осям X, Y, Z |
| MTBF | 3574.2 тыс. часов min. по Telcordia SR-332 (Bellcore); 391.6 тыс. часов min. по MIL-HDBK-217F (25 ℃) |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14, IP67 approved; проектирование по UL60950-1 |
| Испытательное напряжение | I/P-O/P: 3.75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 ℃ / 70% RH |
| Излучение | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥ 55%; BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень light industry, импульсная помеха line-line 2 кВ, EAC TP TC 020 |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 148 × 40 × 32 мм (Д × Ш × В) |
| Исполнение корпуса | Пластиковый корпус |
| Класс защиты | IP67 |
| Тип монтажа | Рекомендуемое направление монтажа указано в документации |
| Вводные и выходные провода | AC/N (синий), AC/L (коричневый), +V (красный), -V (чёрный), DIM+ (фиолетовый), DIM- (розовый) |
| Длина выводов | 300 ± 20 мм |
| Калибр проводов | SJTW 18AWG × 4C; SJOW 17AWG × 2C; H05RN-F × 2 × 1.0 мм² |
| Контрольная точка температуры | tc: максимальная температура корпуса |
Масса и упаковка
| Параметр | Значение |
| Масса | 0.36 кг |
| Количество в упаковке | 40 шт. |
| Масса упаковки | 15.4 кг |
| Объём упаковки | 1.02 CUFT |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 ℃.
- Следует обращаться к разделу «Методы управления светодиодным модулем».
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельно соединёнными конденсаторами 0.1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг; см. раздел «Статическая характеристика».
- Время запуска измеряется при первом холодном включении. Повторные включения/выключения могут увеличить время запуска.
- Источник питания рассматривается как компонент, работающий в составе конечного оборудования. ЭМС-показатели зависят от условий монтажа, поэтому конечный изготовитель должен повторно подтвердить соответствие ЭМС-директиве на уровне готового изделия.
- Для выполнения актуальных требований ErP этот светодиодный драйвер может применяться только после выключателя, не имея постоянного подключения к сети.
- Серия соответствует типичному ресурсу более 50 000 часов при Tcase, особенно в точке tc (или TMP по DLC), около 70 ℃ или ниже.
- Допустимая высота эксплуатации выше 2000 м: температурный дерейтинг 3.5 ℃/1000 м для моделей без вентилятора и 5 ℃/1000 м для моделей с вентилятором.
- Для рекомендаций по применению и мерам предосторожности при обеспечении водозащиты IP следует перед использованием ознакомиться с руководством пользователя.
