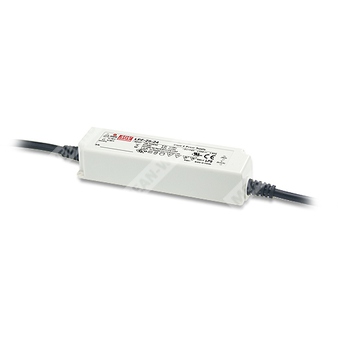

LPF-25D-42 - компактный AC/DC светодиодный драйвер постоянного тока на 42 В для систем светодиодного освещения.
Расшифровка партномера
| Позиция | Расшифровка |
| LPF | Серия светодиодных источников питания Mean Well |
| 25D | Мощность 25 Вт, исполнение с функцией диммирования |
| 42 | Номинальное выходное напряжение 42 В |
Назначение и краткое описание
LPF-25D-42 представляет собой AC/DC светодиодный драйвер мощностью 25 Вт с выходом в режиме постоянного тока. Изделие предназначено для питания светодиодных нагрузок в промышленных и наружных светотехнических системах, где требуется стабилизация тока, высокая степень защиты и возможность регулирования яркости. Серия работает от сети переменного тока 90…305 В и от постоянного входа 127…431 В, обеспечивает высокий КПД и допускает эксплуатацию в широком диапазоне климатических условий.
Функциональные особенности
- Режим выходного сигнала: постоянный ток.
- Пластиковый корпус с исполнением класса II.
- Встроенная активная коррекция коэффициента мощности.
- Устройство класса 2.
- Степень защиты IP67 для внутренней и наружной установки.
- Функция диммирования 3 в 1.
- Типовой срок службы более 50 000 часов.
Применение
- Панельное светодиодное освещение.
- Светодиодные downlight-светильники.
- Декоративное светодиодное освещение.
- Туннельное светодиодное освещение.
- Подсвечиваемые и движущиеся знаки.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 42 В |
| Диапазон выходного напряжения | 46…54 В |
| Номинальный выходной ток | 0,53 А |
| Номинальная выходная мощность | 25,2 Вт |
| Диапазон постоянного тока | 23,1…42 В |
| Допуск по току | ±5,0% |
| Пульсации тока | 5,0% max. при номинальном токе |
| Температурная защита | Выход отключается, восстановление после снижения температуры |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перегрузки | 95…108% |
| Защита от перенапряжения | 46…54 В |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…305 В переменного тока, 127…431 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В, PF ≥ 0,95 при 230 В, PF ≥ 0,92 при 277 В, при полной нагрузке |
| КНИ | THD < 20% при нагрузке ≥60% для 115/230 В, и при нагрузке ≥75% для 277 В |
| Потребляемый ток | 0,4 А / 115 В; 0,25 А / 230 В; 0,2 А / 277 В |
| Пусковой ток | 50 А, длительность импульса 200 мкс, измерение при 50% Ipeak на 230 В, по NEMA 410 |
| Ток утечки | <0,75 мА / 240 В AC |
| Максимальное число блоков на автомат 16 А | 12 единиц (автомат типа B) / 21 единица (автомат типа C) при 230 В |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | Tcase = -35…+70 °C |
| Максимальная температура корпуса | Tcase = +70 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 5G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
| Снижение допустимой температуры по высоте | 3,5 °C/1000 м для моделей без вентилятора выше 2000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P - O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P - O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; импульсная помеха Line-Line 2 кВ; EAC TP TC 020 |
| ЭМС излучение | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥55%; BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
Надёжность и ресурс
| Параметр | Значение |
| MTBF | 3574,2 тыс. часов минимум по Telcordia SR-332 (Bellcore); 391,6 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Типовой срок службы | Более 50 000 часов при Tcase около 70 °C или ниже |
Габаритные и монтажные данные
| Параметр | Значение |
| Габариты | 148 × 40 × 32 мм |
| Масса | 0,36 кг |
| Упаковка | 40 шт.; 15,4 кг; 1,02 CUFT |
| Рекомендованное положение установки | Согласно схеме рекомендованного монтажа в документе |
Диммирование
Устройство поддерживает регулирование яркости по схеме 3 в 1 между выводами DIM+ и DIM-:
- подача дополнительного напряжения 1…10 В DC;
- подача PWM-сигнала 10 В с частотой 100 Гц…3 кГц;
- подача дополнительного сопротивления.
Ток источника диммирования от блока питания: 100 мкА тип. При подключении диммирования нельзя соединять DIM- с -V.
Примечания
| № | Содержание |
| 1 | Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | См. раздел о способах управления светодиодным модулем. |
| 3 | Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает допуск настройки, стабилизацию по линии и по нагрузке. |
| 5 | При низком входном напряжении может потребоваться снижение нагрузки; см. раздел статических характеристик. |
| 6 | Время установления измеряется при первом холодном пуске. Повторное включение и выключение может увеличить время установления. |
| 7 | Источник питания рассматривается как компонент, работающий совместно с конечным изделием; после окончательной установки EMC-показатели должны быть подтверждены заново. |
| 8 | Для выполнения актуальных требований ErP по светильникам данный светодиодный драйвер допускается использовать только за выключателем без постоянного подключения к сети. |
| 9 | Заявленный ресурс более 50 000 часов обеспечивается при Tcase, особенно в точке tc (или TMP по DLC), около 70 °C или ниже. |
| 10 | Информацию по гарантийным обязательствам следует уточнять на сайте производителя. |
| 11 | Снижение температуры окружающей среды для моделей без вентилятора составляет 3,5 °C/1000 м, а для моделей с вентилятором 5 °C/1000 м при высоте выше 2000 м. |
| 12 | Перед применением следует изучить руководство пользователя, особенно в части монтажа и обеспечения водозащиты. |
Сведения по проводам
| Вход переменного тока | AC/N синий, AC/L коричневый |
| Выход постоянного тока | +V красный, -V чёрный |
| Диммирование | DIM+ фиолетовый, DIM- розовый |
| Типы кабеля | SJTW 18AWG*4C; SJOW 17AWG×2C & H05RN-F × 2 1.0 mm² |
