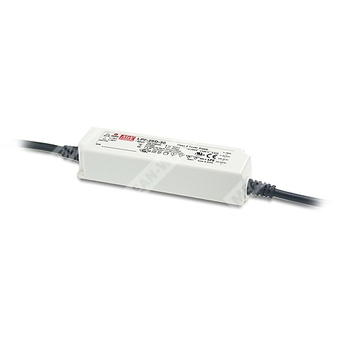

LPF-25D-54 - 25-ваттный AC/DC светодиодный драйвер постоянного тока для светотехнических систем и наружной установки.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| Серия | LPF-25D | Серия светодиодных драйверов постоянного тока мощностью 25 Вт |
| Номинальное выходное напряжение | 54 | 54 В |
| Исполнение | D | Модификация с функцией диммирования 3-в-1 |
Назначение
LPF-25D-54 представляет собой AC/DC светодиодный драйвер с выходом в режиме постоянного тока, предназначенный для питания светодиодных нагрузок в составе панелей, светильников, декоративных, туннельных и сигнальных решений.
Особенности
- Режим выхода: постоянный ток.
- Пластиковый корпус с исполнением Class II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса II.
- Степень защиты IP67 для внутренней и наружной установки.
- Функция диммирования 3 в 1.
- Типичный срок службы более 50 000 часов.
- Работа с естественным воздушным охлаждением без вентилятора.
Области применения
- Светодиодные панельные светильники.
- Светодиодные downlight-светильники.
- Светодиодная декоративная подсветка.
- Светодиодное туннельное освещение.
- Подсветка движущихся вывесок.
Описание
Серия LPF-25D — это 25-ваттные AC/DC светодиодные драйверы с постоянным током на выходе. Устройства работают в диапазоне входного напряжения 90–305 В переменного тока и выпускаются в вариантах с номинальным выходным напряжением от 12 В до 54 В. Для LPF-25D-54 номинальное выходное напряжение составляет 54 В.
Благодаря КПД до 86% и безвентиляторному исполнению серия рассчитана на работу при температуре корпуса от -35 до +70 °C в условиях свободной конвекции воздуха. Исполнение с защитой IP67 допускает применение в сухих, влажных и сырых местах. Поддерживается регулирование яркости по схеме 3 в 1 с использованием напряжения, ШИМ-сигнала или сопротивления.
Параметры выхода
| Параметр | Значение для LPF-25D-54 |
| Номинальное выходное напряжение | 54 В |
| Диапазон напряжения на выходе | 59–66 В |
| Номинальный ток | 0,47 А |
| Номинальная мощность | 25,38 Вт |
| Диапазон постоянного тока | 29,7–54 В |
| Допуск по току | ±5,0% |
| Пульсации тока | 5,0% максимум при номинальном токе |
| Защита от перегрузки по току | 95–108% |
| Режим защиты от перегрузки по току | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 59–66 В |
| Защита от перегрева | Выходное напряжение отключается, восстановление после снижения температуры |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90–305 В переменного тока; 127–431 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC при полной нагрузке |
| Коэффициент гармоник | THD < 20% при нагрузке ≥60% для 115/230 В AC; THD < 20% при нагрузке ≥75% для 277 В AC |
| Потребляемый ток | 0,4 А при 115 В AC; 0,25 А при 230 В AC; 0,2 А при 277 В AC |
| Пусковой ток | 50 А, длительность импульса 200 мкс, измерение при 50% Ipeak, 230 В AC; согласно NEMA 410 |
| Максимальное число источников на автомат 16 А | 12 шт. для автомата типа B; 21 шт. для автомата типа C при 230 В AC |
| Ток утечки | < 0,75 мА при 240 В AC |
Диммирование
| Параметр | Значение |
| Способ регулирования | 3 в 1: 1–10 В DC, 10 В PWM, сопротивление |
| Диапазон PWM | 100 Гц – 3 кГц |
| Ток источника диммирования | 100 мкА тип. |
| Сопротивление для диммирования | 10 кОм/N – 100 кОм/N |
| Примечание по подключению | Не подключать DIM- к -V |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EAC TP TC 004, GB19510.1, GB19510.14, IP67 approved; Design refer to UL60950-1 |
| Эмиссия ЭМС | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥55%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Иммунитет ЭМС | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, light industry level, surge immunity Line-Line 2 кВ, EAC TP TC 020 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | Tcase = -35 ... +70 °C |
| Температура корпуса, максимальная | Tcase = +70 °C |
| Влажность при работе | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40 ... +80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ... 50 °C) |
| Вибрация | 10–500 Гц, 5 G, по 12 мин./цикл, общая длительность 72 мин. по осям X, Y, Z |
| Снижение допустимой температуры по высоте | 3,5 °C/1000 м для безвентиляторных моделей при высоте более 2000 м |
Динамические и ресурсные характеристики
| Параметр | Значение |
| MTBF | 3574,2 тыс. ч минимум по Telcordia SR-332 (Bellcore); 391,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Типичный срок службы | >50 000 часов при Tcase около 70 °C или ниже |
| Время установки, тип. | 1500 мс, 80 мс при 115 В AC; 500 мс, 80 мс при 230 В AC |
| Время удержания, тип. | 16 мс при 230 В AC; 16 мс при 115 В AC |
Габаритные и упаковочные данные
| Параметр | Значение |
| Габариты | 148 × 40 × 32 мм (Д × Ш × В) |
| Масса | 0,36 кг |
| Упаковка | 40 шт. / 15,4 кг / 1,02 куб. фута |
| Корпус | LPF-16A |
Подключение
| Провод | Назначение |
| Синий | AC/N |
| Коричневый | AC/L |
| Красный | +V |
| Чёрный | -V |
| Фиолетовый | DIM+ |
| Розовый | DIM- |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Для режима работы светодиодного модуля следует обращаться к соответствующей методике драйва.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Время установки измеряется при первом холодном запуске. Повторное включение и выключение драйвера может увеличить это время.
- Драйвер рассматривается как компонент, применяемый совместно с конечным оборудованием. Поскольку ЭМС зависит от итоговой установки, производитель конечного изделия должен повторно подтвердить соответствие ЭМС для всей системы.
- Для выполнения требований актуального ErP-регламента для светильников данный драйвер может использоваться только за выключателем, без постоянного подключения к сети.
- Данный ряд соответствует типичному сроку службы более 50 000 часов при температуре корпуса, особенно в точке tc или TMP, около 70 °C или ниже.
- Для применения и мер предосторожности при водозащищенной установке следует обращаться к руководству пользователя.
