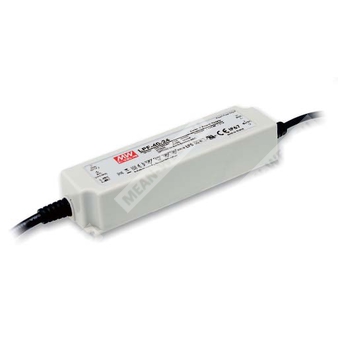

LPF-40-15 - AC/DC светодиодный драйвер 40 Вт для светодиодных систем со стабилизацией напряжения и тока.
Расшифровка партномера
| Позиция |
Значение |
| LPF |
Серия светодиодных драйверов Mean Well LPF |
| 40 |
Номинальная мощность 40 Вт |
| 15 |
Номинальное выходное напряжение 15 В |
Назначение
LPF-40-15 представляет собой герметизированный AC/DC светодиодный драйвер мощностью 40 Вт серии LPF-40, предназначенный для питания светодиодных нагрузок в режимах постоянного напряжения и постоянного тока.
Назначение и особенности
- Режимы выхода: постоянное напряжение и постоянный ток.
- Пластиковый корпус с исполнением класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Полная герметизация, степень защиты IP67.
- Типичный срок службы более 50000 часов.
- Работа без вентилятора, охлаждение за счет свободной конвекции.
Области применения
- Светодиодное панельное освещение.
- Светодиодные downlight-светильники.
- Светодиодное декоративное освещение.
- Светодиодное тоннельное освещение.
- Бегущие и информационные знаки.
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90 ~ 305 В переменного тока / 127 ~ 431 В постоянного тока |
| Диапазон частоты сети |
47 ~ 63 Гц |
| Коэффициент мощности |
PF ≥ 0.97 при 115 В AC, PF ≥ 0.95 при 230 В AC, PF ≥ 0.92 при 277 В AC, при полной нагрузке |
| КПД, тип. |
85% |
| Пусковой ток, тип. |
Холодный старт 50 А, длительность 210 мкс, измерено при 50% Ipeak, при 230 В AC |
| Ток утечки |
<0.75 мА / 240 В AC |
| Максимальное число источников питания на автоматический выключатель 16 А |
12 шт. для автомата типа B / 20 шт. для автомата типа C при 230 В AC |
Выход
| Параметр |
Значение |
| Номинальное выходное напряжение |
15 В |
| Диапазон выходного напряжения |
9 ~ 15 В |
| Номинальный выходной ток |
2.67 А |
| Номинальная мощность |
40.08 Вт |
| Пульсации и шум |
150 мВ p-p |
| Допуск по напряжению |
±4.0% |
| Линейная стабилизация |
±0.5% |
| Стабилизация по нагрузке |
±1.5% |
| Диапазон области стабилизации тока |
17.5 ~ 21 В |
| Перегрузка по току |
95 ~ 108% |
| Защита от перегрузки |
Режим ограничения постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
17.5 ~ 21 В |
Защита
| Параметр |
Значение |
| Короткое замыкание |
Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрузка по току |
Ограничение тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
17.5 ~ 21 В |
| Перегрев |
Отключение и фиксация выходного напряжения, восстановление после повторной подачи питания |
Эксплуатационные условия
| Параметр |
Значение |
| Температура окружающей среды при работе |
-40 ~ +80 °C |
| Максимальная температура корпуса |
Tcase = +80 °C |
| Влажность при работе |
20 ~ 95% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0.03%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 5G, по 12 мин./цикл, суммарно 72 мин. по осям X, Y, Z |
ЭМС и помехоустойчивость
| Параметр |
Значение |
| Эмиссия |
Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, light industry level; перенапряжение линия-линия 2 кВ; EAC TP TC 020 |
Безопасность
| Параметр |
Значение |
| Испытательное напряжение |
I/P-O/P: 3.75 кВ AC |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности |
UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EAC TP TC 004, IP67, J61347-1, J61347-2-13, GB19510.1, GB19510.14; проектирование по UL60950-1 |
| Степень защиты |
IP67 |
Надежность и ресурс
| Параметр |
Значение |
| MTBF |
3597.9 тыс. ч минимум, Telcordia SR-332 (Bellcore); 438.9 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр |
Значение |
| Размеры |
162.5 × 43 × 32 мм (Д × Ш × В) |
| Масса |
0.44 кг |
Упаковка
| Параметр |
Значение |
| Количество в упаковке |
32 шт. |
| Масса упаковки |
15.08 кг |
| Объем упаковки |
0.93 куб. фута |
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Следует обращаться к разделу «Способы питания светодиодного модуля».
- Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12 дюймов и параллельного подключения конденсаторов 0.1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел «Статическая характеристика».
- Время установки измеряется при первом холодном запуске; циклическое включение и выключение может увеличить это время.
- Изделие рассматривается как компонент, работающий в составе конечного оборудования; характеристики ЭМС должны подтверждаться на уровне конечного изделия.
- Для выполнения требований актуального регламента ErP для осветительных приборов этот драйвер допускается применять только после выключателя, без постоянного подключения к сети.
- Данная серия соответствует типичному ресурсу более 50000 часов при температуре корпуса Tcase, особенно в точке tc (или TMP по DLC), около 75 °C или ниже.
- Для применения на высоте более 2000 м снижение допустимой температуры окружающей среды составляет 3.5 °C на 1000 м для моделей без вентилятора.
- Перед применением следует ознакомиться с руководством пользователя, включая требования к монтажу и обеспечению водозащиты.
Сведения по подключению и монтажу
Провод входа: AC/L — коричневый, AC/N — синий. Выход: +V — красный, -V — чёрный. Длина выводов 300 ±20 мм. Рекомендуемое направление монтажа указано в документации. Контрольная точка температуры корпуса обозначена как tc.
