LPF-40-20

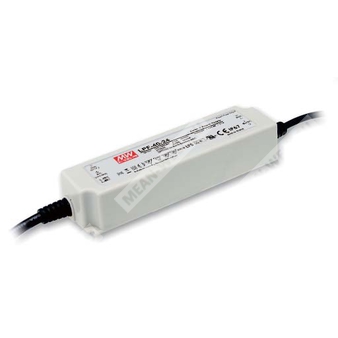

LPF-40-20 - источник питания для светодиодных нагрузок мощностью 40 Вт с режимами стабилизации напряжения и тока.
Расшифровка партномера
| Позиция | Значение |
| LPF | Серия светодиодных драйверов MEAN WELL LPF |
| 40 | Номинальная мощность 40 Вт |
| 20 | Номинальное выходное напряжение 20 В |
Назначение и особенности
LPF-40-20 представляет собой AC/DC светодиодный драйвер серии LPF-40 с двухрежимным выходом: режимом постоянного напряжения и режимом постоянного тока. Изделие предназначено для питания светодиодных модулей и применяется в панельном освещении, светильниках типа downlight, декоративной подсветке, туннельном освещении и в движущихся указателях.
Конструкция выполнена в пластмассовом корпусе с классом защиты II и полностью герметизирована до уровня IP67. Устройство оснащено активной коррекцией коэффициента мощности, относится к классу 2 по электробезопасности и рассчитано на работу в широком диапазоне сетевого напряжения. Для серии характерны высокая эффективность, бесшумная работа без вентилятора и пригодность для эксплуатации во влажных и запылённых условиях.
Описание
Серия LPF-40 представляет собой 40-ваттные AC/DC драйверы для светодиодов с комбинированной характеристикой постоянного напряжения и постоянного тока. Модель LPF-40-20 рассчитана на номинальное выходное напряжение 20 В и относится к линейке с различными номиналами от 12 В до 54 В. Драйвер работает в диапазоне входного напряжения 90–305 В AC и 127–431 В DC. Благодаря высокой эффективности, достигающей типовых значений до 90% для серии, и отсутствию вентилятора, изделие рассчитано на работу при температуре корпуса от -40 до +80 °C в условиях свободной конвекции воздуха. Степень защиты IP67 позволяет использовать устройство в сухих, влажных и мокрых зонах.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 305 В AC, 127 ~ 431 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF ≥ 0.97 при 115 В AC, PF ≥ 0.95 при 230 В AC, PF ≥ 0.92 при 277 В AC, при полной нагрузке |
| Коэффициент нелинейных искажений | THD < 20% при нагрузке ≥ 60% для 115 В AC и 230 В AC; при нагрузке ≥ 75% для 277 В AC |
| Пусковой ток | 50 А, длительность импульса 210 мкс, измерение при 50% Ipeak и 230 В AC; соответствует NEMA 410 |
| Ток утечки | < 0.75 мА / 240 В AC |
| Потребляемый ток | 0.6 А / 115 В AC; 0.3 А / 230 В AC; 0.25 А / 277 В AC |
| Максимальное число блоков питания на автомат 16 А | 12 шт. для автомата типа B; 20 шт. для автомата типа C при 230 В AC |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 20 В |
| Диапазон выходного напряжения | 12 ~ 20 В |
| Номинальный выходной ток | 2 А |
| Номинальная выходная мощность | 40 Вт |
| Диапазон постоянного тока | 12 ~ 20 В |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±4.0% |
| Регулирование по линии | ±0.5% |
| Регулирование по нагрузке | ±1.0% |
| Время запуска, нарастания | 1000 мс, 80 мс / 115 В AC; 500 мс, 80 мс / 230 В AC |
| Время удержания | 16 мс / 115 В AC; 16 мс / 230 В AC |
Защита
| Параметр | Значение |
| Перегрузка по току | 95 ~ 108%, режим ограничения постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим прерывистой работы с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 23 ~ 27 В |
| Перегрев | Выходное напряжение отключается с фиксацией состояния; для восстановления требуется повторная подача питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура корпуса | -40 ~ +80 °C |
| Максимальная температура корпуса | Tcase = +80 °C |
| Рабочая влажность | 20 ~ 95% RH без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, по 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3.75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Нормативы по помехоустойчивости | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry; импульсная помехоустойчивость линия-линия 2 кВ; EAC TP TC 020 |
| Нормативы по эмиссии | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥ 60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, IP67, J61347-1, J61347-2-13, GB19510.1, GB19510.14 approved; design refer to UL60950-1 |
Прочие параметры
| Параметр | Значение |
| Средняя наработка на отказ | 3597.9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 438.9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 162.5 × 43 × 32 мм |
| Масса | 0.44 кг |
| Упаковка | 32 шт. / 15.08 кг / 0.93 CUFT |
Примечания
1. Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
2. См. раздел «Методы питания светодиодного модуля».
3. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0.1 мкФ и 47 мкФ.
4. Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
5. При низком входном напряжении может потребоваться снижение нагрузки. См. раздел «Статическая характеристика».
6. Время установки измеряется при первом холодном пуске. Повторные включения и выключения могут увеличить время установки.
7. Драйвер рассматривается как компонент, применяемый в составе конечного изделия. Поскольку ЭМС зависит от полной конструкции, производитель конечного изделия обязан повторно подтвердить соответствие требованиям ЭМС на готовой системе.
8. Для выполнения требований актуального регламента ErP данный светодиодный драйвер должен применяться только после выключателя, не имеющего постоянного подключения к сети.
9. Серия обеспечивает типичную наработку более 50 000 часов при температуре корпуса, особенно в контрольной точке tc (или TMP по DLC), около 75 °C или ниже.
10. Для снижения температуры корпуса и соблюдения допустимых режимов эксплуатации при высоте выше 2000 м применяется температурное снижение: 3.5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
11. Для рекомендаций по применению и мерам предосторожности при монтаже IP-защищённого изделия следует обращаться к руководству пользователя перед использованием.
