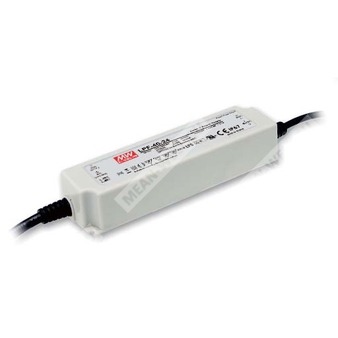

LPF-40-24
LPF-40-24 — источник питания для светодиодов мощностью 40 Вт с выходом 24 В и режимами CV/CC.
Описание
Серия LPF-40 представляет собой AC/DC светодиодный драйвер мощностью 40 Вт с двумя режимами работы: постоянное напряжение и постоянный ток. Модель LPF-40-24 рассчитана на номинальное выходное напряжение 24 В и применяется в светодиодных системах, где требуется стабильное питание с ограничением тока и работой в характерной для LED-нагрузок области.
Устройство работает в широком диапазоне входного напряжения 90...305 В AC или 127...431 В DC, имеет высокий КПД, встроенную активную коррекцию коэффициента мощности, полностью герметизированное исполнение с классом защиты IP67 и предназначено для эксплуатации в сухих, влажных и мокрых условиях. Корпус выполнен из пластика с изоляцией класса II. Источник питания относится к классу 2.
Области применения
- светодиодные панельные светильники;
- светодиодные downlight-светильники;
- декоративная светодиодная подсветка;
- туннельное светодиодное освещение;
- мобильные/информационные знаки.
Расшифровка партномера
| LPF | Серия источников питания для светодиодов |
| 40 | Номинальная мощность 40 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Выход
| Модель | LPF-40-24 |
| Выходное напряжение постоянного тока | 24 В |
| Диапазон регулирования выходного напряжения | 14,4...24 В |
| Номинальный ток | 1,67 А |
| Номинальная мощность | 40,08 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±4,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±0,5% |
| Диапазон области постоянного тока | 28...35 В |
Вход
| Диапазон входного напряжения | 90...305 В AC / 127...431 В DC |
| Диапазон частоты | 47...63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | < 20% при нагрузке ≥60% для 115 В AC и 230 В AC; при нагрузке ≥75% для 277 В AC |
| Потребляемый ток | 0,6 А / 115 В AC; 0,3 А / 230 В AC; 0,25 А / 277 В AC |
| Пусковой ток | Холодный старт 50 А, длительность импульса 210 мкс, измерение при 50% Ipeak, 230 В AC |
| Максимум источников на автомат 16 А | 12 шт. для автомата типа B / 20 шт. для автомата типа C при 230 В AC |
| Ток утечки | < 0,75 мА / 240 В AC |
Защита
| Перегрузка по току | 95...108%; постоянное ограничение тока, восстановление после устранения неисправности |
| Короткое замыкание | Переход в режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 28...35 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Рабочая температура | От -40 до +80 °C по температуре корпуса |
| Максимальная температура корпуса | Tcase = +80 °C |
| Рабочая влажность | 20...95% RH, без конденсации |
| Температура и влажность хранения | -40...+80 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C (0...50 °C) |
| Вибрация | 10...500 Гц, 5G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
| Снижение нагрузки | Может потребоваться при низком входном напряжении |
Электромагнитная совместимость и безопасность
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC, BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, IP67, J61347-1, J61347-2-13, GB19510.1, GB19510.14 approved; design refer to UL60950-1 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Помехоэмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень light industry, импульсная помеха Line-Line 2 кВ, EAC TP TC 020 |
Надежность и ресурс
| MTBF | 3597,9 тыс. часов минимум по Telcordia SR-332 (Bellcore); 438,9 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Типичный срок службы | Более 50 000 часов при Tcase около 75 °C или ниже |
Габариты и масса
| Размеры | 162,5 × 43 × 32 мм |
| Масса | 0,44 кг |
| Упаковка | 32 шт. / 15,08 кг / 0,93 куб. фут |
Механические данные
| Исполнение корпуса | Пластиковый корпус, полностью залитое исполнение |
| Класс защиты | IP67 |
| Класс изоляции | Класс II |
| Конструктивная особенность | Блок питания класса 2 |
| Рекомендованное направление монтажа | Согласно схеме установки в руководстве |
| Провода входа | SJOW 17AWG × 2C или H05RN-F × 2 × 1,0 мм² |
| Провода выхода | SJOW 17AWG × 2C или H05RN-F × 2 × 1,0 мм² |
| Длина выводов | 300 ± 20 мм |
| Корпусной номер | LPF-60B |
Примечания
- Все параметры, не указанные особо, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Для режима работы светодиодного модуля следует обращаться к разделу о способах управления LED-модулями.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12" с параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и нагрузочную стабилизацию.
- При низком входном напряжении может потребоваться снижение нагрузки. См. раздел со статической характеристикой.
- Время установления измеряется при первом холодном запуске. Повторное включение и выключение может увеличить это время.
- Источник питания рассматривается как компонент для работы в составе конечного оборудования; при интеграции требуется повторная оценка EMC конечного изделия.
- Для соответствия актуальным требованиям ErP данный светодиодный драйвер должен использоваться только после выключателя, без постоянного подключения к сети.
- Для применения в различных условиях и для требований к защите от воды следует использовать руководство пользователя перед установкой.
Назначение по ключевым признакам
LPF-40-24 — это герметизированный AC/DC светодиодный драйвер 40 Вт с выходом 24 В, работающий в режимах постоянного напряжения и постоянного тока, предназначенный для промышленного и наружного освещения.
