LPF-40-30

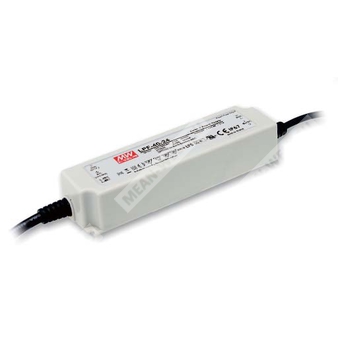

LPF-40-30 — источник питания для светодиодных систем с выходом 30 В и мощностью 40 Вт.
Назначение и общее описание
LPF-40-30 — это AC/DC светодиодный драйвер мощностью 40 Вт с двумя режимами работы: стабилизация напряжения и стабилизация тока. Модель предназначена для питания светодиодных модулей и светильников, где требуется источник питания с ограничением тока и стабильным выходным напряжением. Устройство рассчитано на работу от сети переменного тока 90…305 В и постоянного тока 127…431 В, имеет герметичное исполнение с классом защиты IP67 и предназначено для эксплуатации в сухих, влажных и сырых условиях.
Расшифровка партномера
| Обозначение серии | LPF | Серия светодиодных AC/DC драйверов |
| Номинальная мощность | 40 | 40 Вт |
| Номинальное выходное напряжение | 30 | 30 В |
Особенности
- Режимы стабилизации: постоянное напряжение и постоянный ток.
- Пластиковый корпус с исполнением класса II.
- Встроенная активная коррекция коэффициента мощности.
- Устройство класса 2.
- Полная герметизация, степень защиты IP67.
- Типовой срок службы более 50 000 часов.
Применение
- Светодиодные панели.
- Светодиодные downlight-светильники.
- Светодиодная декоративная подсветка.
- Светодиодное туннельное освещение.
- Световые указатели и движущиеся знаки.
Основные электрические и эксплуатационные параметры
Выход
| Номинальное выходное напряжение | 30 В |
| Диапазон выходного напряжения | 18…30 В |
| Номинальный выходной ток | 1,34 А |
| Номинальная выходная мощность | 40,2 Вт |
| Пульсации и шумы, макс. | 200 мВ пик-пик |
| Допуск по выходному напряжению | ±4,0 % |
| Линейная стабилизация | ±0,5 % |
| Стабилизация по нагрузке | ±0,5 % |
| Время установки, нарастания | 1000 мс, 80 мс / 115 В AC; 500 мс, 80 мс / 230 В AC |
| Время удержания | 16 мс / 115 В AC; 16 мс / 230 В AC |
Вход
| Диапазон входного напряжения | 90…305 В AC / 127…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Полные гармонические искажения | THD < 20 % при нагрузке ≥ 60 % для 115/230 В AC; при нагрузке ≥ 75 % для 277 В AC |
| Потребляемый ток | 0,6 А / 115 В AC; 0,3 А / 230 В AC; 0,25 А / 277 В AC |
| Пусковой ток, тип. | 50 А, длительность 210 мкс, измерение при 50 % Ipeak на 230 В AC |
| Ток утечки | <0,75 мА / 240 В AC |
| Максимальное число блоков питания на автомат 16 А | 12 шт. (автомат типа B) / 20 шт. (автомат типа C) при 230 В AC |
Защиты
| Перегрузка | 95…108 %; режим ограничения тока с автоматическим восстановлением после устранения неисправности |
| Короткое замыкание | Режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 45…?; фактически по модели 30 В: 34…40 В |
| Перегрев | Выходное напряжение отключается и блокируется; восстановление после повторного включения питания |
Диапазон срабатывания защиты от перенапряжения по моделям
| Модель | Порог перенапряжения |
| LPF-40-12 | 15…17 В |
| LPF-40-15 | 17,5…21 В |
| LPF-40-20 | 23…27 В |
| LPF-40-24 | 28…35 В |
| LPF-40-30 | 34…40 В |
| LPF-40-36 | 41…49 В |
| LPF-40-42 | 46…54 В |
| LPF-40-48 | 54…63 В |
| LPF-40-54 | 59…66 В |
Рабочие условия и окружающая среда
| Рабочая температура | Температура корпуса Tcase: −40…+80 °C |
| Температура окружающей среды при работе | −40…+80 °C |
| Рабочая влажность | 20…95 % RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10…95 % RH |
| Температурный коэффициент | ±0,03 %/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 5G, 12 мин./цикл, продолжительность 72 мин. по осям X, Y, Z |
Наработка на отказ и параметры надежности
| MTBF | 3597,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 438,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
ЭМС и безопасность
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| ЭМС-излучение | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥ 60 %, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| ЭМС-устойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry (помехоустойчивость по перенапряжению Line-Line 2 кВ), EAC TP TC 020 |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, IP67, J61347-1, J61347-2-13, GB19510.1, GB19510.14 approved; проектирование по UL60950-1 |
Прочие параметры
| Габариты | 162,5 × 43 × 32 мм (Д × Ш × В) |
| Масса | 0,44 кг |
| Упаковка | 32 шт. / 15,08 кг / 0,93 куб. фута |
Принцип работы
Устройство может работать либо в режиме постоянного тока, либо в режиме постоянного напряжения. В области постоянного тока выходной ток стабилизируется до заданного уровня, а допустимое выходное напряжение зависит от конфигурации конечной системы. При перегрузке предусмотрен режим ограничения тока, при коротком замыкании — режим hiccup. Внутренняя структура включает EMI-фильтр, выпрямители, PFC-цепь, узел преобразования мощности, выпрямление и фильтрацию вторичной стороны, а также цепи контроля и защиты.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- См. раздел «Способы управления светодиодным модулем».
- Пульсации и шумы измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел «Статическая характеристика».
- Время установки измеряется при первом холодном пуске; повторные включения могут увеличивать это время.
- Изделие рассматривается как компонент конечного оборудования; при окончательной установке необходимо повторно подтвердить соответствие ЭМС директиве для готового изделия.
- Для соответствия последним требованиям ErP данный драйвер может использоваться только после выключателя, без постоянного подключения к сети.
- Типовой срок службы более 50 000 часов достижим при температуре Tcase, особенно в точке tc (или TMP по DLC), около 75 °C или ниже.
- При эксплуатации на высоте выше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Перед применением следует ознакомиться с руководством пользователя, особенно по вопросам монтажа и обеспечения влагозащиты IP.
Монтаж и подключение
Рекомендуемое направление монтажа показано в документации: корпус устанавливается с обеспечением свободной конвекции. Подключение выполнено проводами: вход AC/L — коричневый, AC/N — синий; выход +V — красный, -V — чёрный. Длина выводов составляет 300 ± 20 мм. Для монтажа и эксплуатации следует руководствоваться инструкцией производителя.
