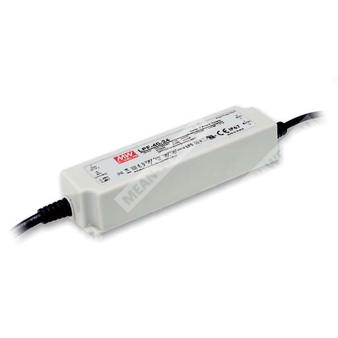

LPF-40-36 - AC/DC светодиодный драйвер на 40 Вт с режимами стабилизации напряжения и тока.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LPF | Серия светодиодных драйверов MEAN WELL |
| 40 | Номинальная мощность 40 Вт |
| 36 | Номинальное выходное напряжение 36 В |
Назначение
LPF-40-36 предназначен для питания светодиодных нагрузок в режимах постоянного напряжения и постоянного тока. Изделие применяется в осветительных системах, где требуется компактный герметичный AC/DC источник с высокой эффективностью и широким диапазоном входного напряжения.
Особенности
- Режимы выходной стабилизации: постоянное напряжение и постоянный ток.
- Пластиковый корпус с исполнением класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Полная заливка компаундом, степень защиты IP67.
- Типовой срок службы более 50 000 часов.
- Работа в свободной воздушной конвекции.
- Рабочий диапазон температуры корпуса: от -40 до +80 °C.
Области применения
- Светодиодные панели.
- Светодиодные светильники типа downlight.
- Декоративная светодиодная подсветка.
- Туннельное освещение.
- Бегущие строки и световые табло.
Описание
Серия LPF-40 представляет собой 40-ваттный AC/DC драйвер для светодиодов с двухрежимным выходом: стабилизация напряжения и стабилизация тока. Модель LPF-40-36 рассчитана на номинальное выходное напряжение 36 В и относится к линейке, работающей от универсальной сети переменного тока 90…305 В, а также от постоянного входа 127…431 В. Серия ориентирована на применение в осветительных установках, эксплуатируемых в сухих, влажных и мокрых зонах. Высокий КПД, отсутствие вентилятора и герметичное исполнение позволяют использовать изделие в компактных автономных светодиодных системах.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…305 В переменного тока / 127…431 В постоянного тока |
| Частотный диапазон | 47…63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | менее 20% при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC |
| Пусковой ток | 50 А, длительность импульса 210 мкс, измерение при 50% Ipeak, при 230 В AC; согласно NEMA 410 |
| Ток утечки | менее 0,75 мА при 240 В AC |
| Потребляемый ток | 0,6 А / 115 В AC; 0,3 А / 230 В AC; 0,25 А / 277 В AC |
| Максимальное число источников на автоматическом выключателе 16 А | 12 шт. для автомата типа B / 20 шт. для автомата типа C, при 230 В AC |
| Соответствие по помехоподавлению | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 36 В |
| Диапазон выходного напряжения | 21,6…36 В |
| Номинальный выходной ток | 1,12 А |
| Номинальная выходная мощность | 40,32 Вт |
| Пульсации и шум | 250 мВ пик-пик |
| Допуск по выходному напряжению | ±4,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время включения и нарастания | 1000 мс, 80 мс / 115 В AC; 500 мс, 80 мс / 230 В AC |
| Время удержания | 16 мс / 115 В AC; 16 мс / 230 В AC |
| Диапазон постоянного тока | 21,6…36 В |
Защита
| Параметр | Поведение |
| Перегрузка | 95…108%; режим ограничения постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 41…49 В; отключение выходного напряжения, повторное включение питания для восстановления |
| Перегрев | Отключение выходного напряжения с фиксацией; для восстановления требуется повторная подача питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | Tcase = от -40 до +80 °C |
| Максимальная температура корпуса | Tcase = +80 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | от -40 до +80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 5G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
| Работа по высоте | Для высот выше 2000 м требуется снижение допустимой температуры окружающей среды: 3,5 °C/1000 м для моделей без вентилятора |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Нормы безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, IP67, J61347-1, J61347-2-13, GB19510.1, GB19510.14 approved; design refer to UL60950-1 |
| Устойчивость к помехам | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry; помехоустойчивость по линии-линия 2 кВ; EAC TP TC 020 |
Надёжность и ресурс
| Параметр | Значение |
| MTBF | 3597,9 тыс. ч минимум, Telcordia SR-332 (Bellcore); 438,9 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Типовой срок службы | Более 50 000 ч при Tcase около 75 °C или ниже |
Размеры и конструкция
| Параметр | Значение |
| Габариты | 162,5 × 43 × 32 мм (Д × Ш × В) |
| Исполнение корпуса | Пластиковый корпус, полностью герметизирован, степень защиты IP67 |
| Маркировка проводов входа | AC/L — коричневый; AC/N — синий |
| Маркировка проводов выхода | +V — красный; -V — чёрный |
| Длина выводов | 300 ±20 мм |
| Рекомендуемое направление монтажа | В соответствии с монтажной схемой; корпус должен обеспечивать свободный теплоотвод |
| Максимальная температура корпуса tc | tc max. |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,44 кг |
| Упаковка | 32 шт. / 15,08 кг / 0,93 куб. фута |
Примечания
| 1 | Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | См. раздел о способах управления светодиодным модулем. |
| 3 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает погрешность установки, стабилизацию по сети и стабилизацию по нагрузке. |
| 5 | При низком входном напряжении может потребоваться снижение нагрузки. См. раздел статических характеристик. |
| 6 | Время включения измеряется при первом холодном запуске. Повторные циклы включения/выключения могут увеличивать время запуска. |
| 7 | Драйвер рассматривается как компонент для работы в составе конечного оборудования; EMC должна повторно подтверждаться производителем конечного изделия. |
| 8 | Для соблюдения требований актуальной ErP-регламентации источник света может применяться только за выключателем без постоянного подключения к сети. |
| 9 | Типовой срок службы свыше 50 000 часов обеспечивается при Tcase, особенно в точке tc (или TMP по DLC), около 75 °C или ниже. |
| 10 | См. гарантийные условия на сайте MEAN WELL. |
| 11 | При высоте эксплуатации выше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором. |
| 12 | Перед применением следует ознакомиться с руководством пользователя и рекомендациями по монтажу, особенно для обеспечения водозащиты IP. |
