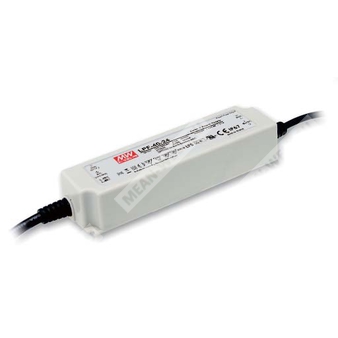

LPF-40-42
LPF-40-42 - 40-ваттный светодиодный источник питания с режимами постоянного напряжения и постоянного тока для профессиональных световых систем.
Расшифровка партномера
| Обозначение | Расшифровка |
| LPF | Серия светодиодных драйверов |
| 40 | Номинальная мощность 40 Вт |
| 42 | Номинальное выходное напряжение 42 В |
Назначение и особенности
LPF-40-42 представляет собой AC/DC светодиодный драйвер серии LPF-40 с двойным режимом работы: постоянное напряжение и постоянный ток. Компонент предназначен для питания светодиодных нагрузок в системах наружного и внутреннего освещения, где требуется стабилизированное питание и высокая устойчивость к условиям эксплуатации.
Серия работает в широком диапазоне входного напряжения 90–305 ВAC и 127–431 ВDC, поддерживает высокий коэффициент мощности, обладает герметичным исполнением уровня IP67 и рассчитана на эксплуатацию в условиях сухой, влажной и мокрой среды.
Области применения
- светодиодные панельные светильники;
- светодиодные downlight-светильники;
- декоративное светодиодное освещение;
- туннельное освещение;
- световые указатели и движущиеся знаки.
Описание
Серия LPF-40 представляет собой 40-ваттный AC/DC светодиодный драйвер с двухрежимным выходом по принципу постоянного напряжения и постоянного тока. Для серии характерны: встроенная активная коррекция коэффициента мощности, бескорпусное вентиляторное исполнение, полностью герметизированная конструкция, класс II по защите от поражения электрическим током и уровень защиты от проникновения IP67.
Модель LPF-40-42 имеет номинальное выходное напряжение 42 В и предназначена для работы со светодиодными модулями, требующими стабилизированного питания в пределах постоянного напряжения с переходом в область ограничения тока при соответствующей нагрузке. Выходная мощность и ток ограничиваются характеристиками модели и режимом работы в зависимости от нагрузки и температуры.
Таблица параметров
Выход
| Параметр | Значение |
| Выходное напряжение постоянного тока | 42 В |
| Диапазон выходного напряжения | 25,2–42 В |
| Номинальный выходной ток | 0,96 А |
| Номинальная мощность | 40,32 Вт |
| Пульсации и шум | 250 мВ пик-пик |
| Допуск по выходному напряжению | ±4,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Время запуска и нарастания | 500 мс, 80 мс / 230 ВAC; 1000 мс, 80 мс / 115 ВAC |
| Время удержания | 16 мс / 115 ВAC; 16 мс / 230 ВAC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–305 ВAC; 127–431 ВDC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 / 115 ВAC; PF ≥ 0,95 / 230 ВAC; PF ≥ 0,92 / 277 ВAC при полной нагрузке |
| Коэффициент полезного действия | 90% |
| Потребляемый ток | 0,6 А / 115 ВAC; 0,3 А / 230 ВAC; 0,25 А / 277 ВAC |
| Пусковой ток | Холодный старт 50 А, длительность импульса 210 мкс при 50% Ipeak, при 230 ВAC; по NEMA 410 |
| Максимальное число источников питания на автомат 16 А | 12 шт. для автоматического выключателя типа B; 20 шт. для типа C при 230 ВAC |
| Ток утечки | <0,75 мА / 240 ВAC |
| Общие гармонические искажения | <20% при нагрузке ≥60% для 115 ВAC и 230 ВAC; при нагрузке ≥75% для 277 ВAC |
Защита
| Параметр | Значение |
| Защита от перегрузки по току | 95–108%; режим ограничения постоянного тока с автоматическим восстановлением после снятия неисправности |
| Защита от короткого замыкания | Режим hiccup с автоматическим восстановлением после снятия неисправности |
| Защита от перенапряжения | 54–63 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения с фиксацией состояния, восстановление после повторного включения питания |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура корпуса | от -40 до +80 °C |
| Максимальная температура корпуса | Tcase = +80 °C |
| Рабочая влажность | 20–95% RH без конденсации |
| Температура и влажность хранения | от -40 до +80 °C; 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
| Дерейтинг по температуре окружающей среды | Требуется при низком входном напряжении; см. статические характеристики |
Электрическая прочность и электромагнитная совместимость
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВAC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 ВDC / 25 °C / 70% RH |
| Иммунитет ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень light industry; импульсная помехоустойчивость Line-Line 2 кВ; EAC TP TC 020 |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%; BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
Надёжность и срок службы
| Параметр | Значение |
| MTBF | 3597,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 438,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Типичный срок службы | Более 50 000 часов при Tcase около 75 °C или ниже |
Нормативы и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, IP67, J61347-1, J61347-2-13, GB19510.1, GB19510.14 approved; конструкция ориентирована на UL60950-1 |
| Класс защиты от поражения электрическим током | Класс II |
| Степень защиты | IP67 |
| Класс прибора | Класс 2 |
| SELV | 110 |
Габариты и масса
| Параметр | Значение |
| Габаритные размеры | 162,5 × 43 × 32 мм (Д × Ш × В) |
| Масса | 0,44 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 32 шт. |
| Масса упаковки | 15,08 кг |
| Объём упаковки | 0,93 куб. фута |
Примечания
1. Все параметры, не указанные особо, измерены при входном напряжении 230 ВAC, номинальном токе и температуре окружающей среды 25 °C.
2. См. раздел «Способы управления светодиодным модулем».
3. Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
4. Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
5. При низком входном напряжении может потребоваться дерейтинг. Подробности приведены в разделе «Статические характеристики».
6. Время запуска измеряется при первом холодном старте. Повторное включение и выключение драйвера может увеличить время запуска.
7. Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Поскольку ЭМС зависит от условий монтажа, производитель конечного изделия должен повторно подтверждать соответствие ЭМС на уровне полной установки.
8. Для выполнения требований актуального регламента ErP для осветительных приборов данный драйвер может использоваться только после выключателя, не имеющего постоянного подключения к сети.
9. Серия соответствует типичному сроку службы более 50 000 часов при температуре Tcase, особенно в точке tc (или TMP по DLC), около 75 °C или ниже.
10. См. гарантийное заявление на сайте MEAN WELL.
11. Дерейтинг температуры окружающей среды составляет 3,5 °C на 1000 м для бескулерных моделей и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м (6500 ft).
12. Перед применением следует ознакомиться с руководством пользователя и указаниями по монтажу для сохранения водозащитных свойств IP.
