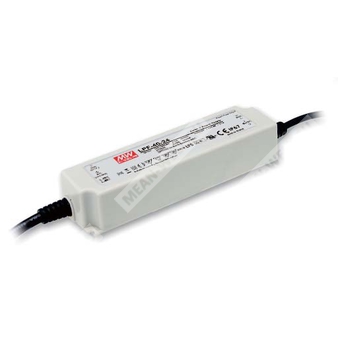

LPF-40-48 - импульсный светодиодный драйвер 40 Вт для питания LED-нагрузок в режимах постоянного напряжения и постоянного тока.
Расшифровка партномера
| Обозначение |
Расшифровка |
| LPF |
Серия светодиодных драйверов Mean Well LPF |
| 40 |
Номинальная мощность 40 Вт |
| 48 |
Номинальное выходное напряжение 48 В |
Назначение и особенности
LPF-40-48 представляет собой AC/DC светодиодный драйвер серии LPF-40 с двухрежимным выходом: режимом постоянного напряжения и режимом постоянного тока. Изделие предназначено для питания светодиодных систем, где требуется стабильное напряжение 48 В либо работа в области ограничения тока в зависимости от конфигурации нагрузки.
Модель выполнена в пластиковом корпусе с исполнением класса II, имеет встроенную активную коррекцию коэффициента мощности, полностью герметизирована до уровня IP67 и рассчитана на работу в условиях сухой, влажной или сырой среды. Охлаждение осуществляется за счёт естественной конвекции без вентилятора.
Области применения
- светодиодное панельное освещение;
- светодиодные downlight-светильники;
- декоративное светодиодное освещение;
- туннельное освещение;
- мобильные и информационные знаки.
Основные свойства
- выход в режимах постоянного напряжения и постоянного тока;
- пластиковый корпус с исполнением класса II;
- встроенная активная схема коррекции коэффициента мощности;
- источник питания класса 2;
- полная герметизация, степень защиты IP67;
- типовой срок службы более 50 000 часов;
- работа в широком диапазоне температур корпуса;
- высокий КПД — до 90%;
- безвентиляторная конструкция;
- соответствие требованиям для применения в светотехнических установках.
Электрические параметры
| Параметр |
Значение для LPF-40-48 |
| Выходное напряжение постоянного тока |
48 В |
| Диапазон выходного напряжения |
28,8 ~ 48 В |
| Номинальный выходной ток |
0,84 А |
| Номинальная мощность |
40,32 Вт |
| Пульсации и шум |
250 мВ п-п |
| Допуск по выходному напряжению |
±4,0% |
| Регулировка по линии |
±0,5% |
| Регулировка по нагрузке |
±0,5% |
| Время установления, включение |
1000 мс, 80 мс / 115 В AC; 500 мс, 80 мс / 230 В AC |
| Время удержания |
16 мс / 115 В AC; 16 мс / 230 В AC |
| Диапазон регулирования тока в режиме постоянного тока |
0,84 ~ 48 В по таблице характеристик серии; для модели 48 В — область постоянного тока согласно статической характеристике |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90 ~ 305 В AC; 127 ~ 431 В DC |
| Диапазон входной частоты |
47 ~ 63 Гц |
| Коэффициент мощности |
PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений |
THD < 20% при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC |
| Входной ток |
0,6 А / 115 В AC; 0,3 А / 230 В AC; 0,25 А / 277 В AC |
| Пусковой ток |
50 А, длительность импульса 210 мкс, измерение при 50% Ipeak, при 230 В AC; по NEMA 410 |
| Ток утечки |
<0,75 мА / 240 В AC |
| Максимальное количество БП на автоматический выключатель 16 А |
12 шт. для автомата типа B; 20 шт. для автомата типа C при 230 В AC |
Параметры защиты
| Параметр |
Описание |
| Перегрузка |
95 ~ 108%; ограничение тока с автоматическим восстановлением после устранения неисправности |
| Короткое замыкание |
Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение |
54 ~ 63 В; отключение выходного напряжения с восстановлением после повторного включения питания |
| Перегрев |
Отключение выходного напряжения с фиксацией состояния; восстановление после повторного включения питания |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
Tcase = -40 ~ +80 ℃ |
| Максимальная температура корпуса |
Tcase = +80 ℃ |
| Рабочая влажность |
20 ~ 95% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +80 ℃, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/℃ (0 ~ 50 ℃) |
| Вибрация |
10 ~ 500 Гц, 5G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр |
Значение |
| Испытательное напряжение изоляции |
I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 В DC / 25 ℃ / 70% RH |
| Стандарты помехоустойчивости |
BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; перенапряжение line-line 2 кВ |
| Стандарты излучаемых помех |
BS EN/EN55015, BS EN/EN61000-3-2 класс C при нагрузке ≥60%; BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
Надёжность, ресурс и размеры
| Параметр |
Значение |
| MTBF |
3597,9 тыс. ч мин. по Telcordia SR-332 (Bellcore); 438,9 тыс. ч мин. по MIL-HDBK-217F (25 ℃) |
| Габариты |
162,5 × 43 × 32 мм (Д × Ш × В) |
| Масса |
0,44 кг |
| Упаковка |
32 шт. / 15,08 кг / 0,93 CUFT |
Механическое исполнение
Корпус имеет размеры 162,5 × 43 × 32 мм. Выводы выполнены в виде проводов: вход сети AC/L (коричневый) и AC/N (синий), выход +V (красный) и -V (чёрный). Длина выводов указана как 300 ±20 мм. На чертеже приведена рекомендуемая ориентация монтажа с обеспечением условий охлаждения за счёт свободной конвекции.
Принцип работы
Схема изделия включает EMI-фильтр, выпрямитель, PFC-цепь, узел силового преобразования, выходной выпрямитель и цепи контроля/защиты. Драйвер способен работать как в области постоянного напряжения, так и в области постоянного тока. В зоне ограничения по току выходное напряжение зависит от конфигурации конечной системы и характеристик светодиодной нагрузки.
Статическая характеристика
Для серии предусмотрена область постоянного напряжения, область постоянного тока и область защитного режима. При низком входном напряжении может потребоваться снижение нагрузки.
Примечания
- Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 ℃.
- Необходимо обращаться к разделу о методах питания LED-модуля.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением 0,1 мкФ и 47 мкФ.
- Допуск включает начальный допуск, регулировку по линии и по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг; см. статические характеристики.
- Время включения измеряется при первом холодном старте; повторные включения/выключения могут увеличить время установления.
- Источник питания является компонентом для применения в составе конечного оборудования; EMC-параметры должны подтверждаться на конечной установке.
- Для выполнения требований актуального регламента ErP этот LED-драйвер может применяться только после выключателя, без постоянного подключения к сети.
- Типовой ресурс более 50 000 часов обеспечивается при Tcase, особенно в точке tc (или TMP по DLC), около 75 ℃ или ниже.
- Для применения и сведений по водозащите необходимо соблюдать руководство пользователя.
- Снижение допустимой температуры окружающей среды при высоте выше 2000 м: 3,5 ℃/1000 м для безвентиляторных моделей и 5 ℃/1000 м для моделей с вентилятором.
