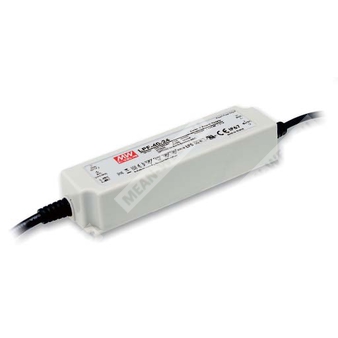

LPF-40-54 - источник питания для светодиодов 40 Вт с режимами постоянного напряжения и постоянного тока.
Расшифровка партномера
| Позиция в партномере | Значение |
| LPF | Серия драйверов светодиодов Mean Well |
| 40 | Номинальная мощность 40 Вт |
| 54 | Номинальное выходное напряжение 54 В |
Назначение
LPF-40-54 представляет собой AC/DC драйвер светодиодов мощностью 40 Вт с двойным режимом работы: режим постоянного напряжения и режим постоянного тока. Устройство предназначено для питания светодиодных нагрузок в системах панельного, потолочного, декоративного, туннельного освещения и световых указателей.
Описание
Серия LPF-40 — это 40-ваттный AC/DC светодиодный драйвер, реализующий выход в режимах постоянного напряжения и постоянного тока. Модель работает в широком диапазоне входного напряжения от 90 до 305 В переменного тока и имеет версии с различными номинальными выходными напряжениями в диапазоне от 12 до 54 В. Благодаря высокому КПД, достигающему 90%, и безвентиляторной конструкции серия способна работать при температуре корпуса от -40 до +80 °C в условиях свободной конвекции воздуха. Серия имеет степень защиты IP67 и пригодна для применения в сухих, влажных и мокрых зонах.
Особенности
- Выход в режиме постоянного напряжения и постоянного тока.
- Пластиковый корпус с исполнением класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Полностью герметизированное исполнение со степенью защиты IP67.
- Типовой срок службы более 50 000 часов.
- Работа в широком диапазоне входного напряжения.
- Высокий КПД до 90%.
Области применения
- Светодиодные панельные светильники.
- Светодиодные даунлайты.
- Светодиодная декоративная подсветка.
- Светодиодное туннельное освещение.
- Световые указатели.
Основные параметры
| Параметр | Значение |
| Серия | LPF-40 |
| Тип | AC/DC светодиодный драйвер |
| Номинальная мощность | 40 Вт |
| Режимы работы | Постоянное напряжение + постоянный ток |
| Степень защиты | IP67 |
| Класс защиты | Класс II |
| Тип корпуса | Пластиковый, полностью герметизированный |
| Охлаждение | Естественная конвекция, без вентилятора |
| Типовой срок службы | >50 000 часов |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 305 В переменного тока; 127 ~ 431 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Входной ток | 0,6 А / 115 В AC; 0,3 А / 230 В AC; 0,25 А / 277 В AC |
| Пусковой ток | 50 А, тип., twidth=210 мкс, измерение при 50% Ipeak и 230 В AC; соответствует NEMA 410 |
| Ток утечки | <0,75 мА / 240 В AC |
| Максимальное число источников на автоматическом выключателе 16 А | 12 шт. для типа B; 20 шт. для типа C при 230 В AC |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 54 В |
| Диапазон постоянного напряжения | 32,4 ~ 54 В |
| Диапазон постоянного тока | 0,76 А |
| Номинальный ток | 0,76 А |
| Номинальная мощность | 41,04 Вт |
| Допуск по напряжению | ±4,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Пульсации и шум | 350 мВ п-п |
| Диапазон постоянного тока | 59 ~ 66 В |
Рабочие характеристики
| Параметр | Значение |
| Время установки, нарастания | 1000 мс, 80 мс / 115 В AC; 500 мс, 80 мс / 230 В AC |
| Время удержания | 16 мс / 230 В AC; 16 мс / 115 В AC |
| Диапазон рабочих температур корпуса | -40 ~ +80 °C |
| Верхний предел температуры корпуса | Tcase = +80 °C |
| Диапазон рабочей влажности | 20 ~ 95% RH, без конденсации |
| Диапазон температуры и влажности хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
| MTBF | 3597,9 тыс. ч мин. по Telcordia SR-332 (Bellcore); 438,9 тыс. ч мин. по MIL-HDBK-217F (25 °C) |
Защитные функции
| Параметр | Значение |
| Защита от перегрузки | 95 ~ 108%, режим ограничения постоянного тока, восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 59 ~ 66 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение и защёлкивание выхода, восстановление после повторного включения питания |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, IP67, J61347-1, J61347-2-13, GB19510.1, GB19510.14 approved; design refer to UL60950-1 |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствует BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствует BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry, подавление импульсных помех линия-линия 2 кВ, EAC TP TC 020 |
Характеристики по нагрузке и температуре
| Параметр | Значение |
| Рабочая нагрузка при температуре окружающей среды | 100% до 50 °C, далее снижение до 60% при 70 °C |
| Рабочая нагрузка при температуре корпуса | 100% до 70 °C, далее снижение до 60% при 80 °C |
| Работа при низком входном напряжении | Возможно снижение допустимой нагрузки |
Габариты, масса и упаковка
| Параметр | Значение |
| Габаритные размеры | 162,5 × 43 × 32 мм |
| Масса | 0,44 кг |
| Упаковка | 32 шт. / 15,08 кг / 0,93 CUFT |
| Корпус | LPF-60B |
Примечания
| 1 | Все параметры, не оговорённые особо, измерены при 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | См. раздел о способах питания светодиодного модуля. |
| 3 | Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельно включёнными конденсаторами 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке. |
| 5 | При низком входном напряжении может потребоваться снижение нагрузки. См. раздел о статической характеристике. |
| 6 | Время установки измерено при первом холодном запуске. Повторное включение и выключение драйвера может увеличить это время. |
| 7 | Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Поскольку ЭМС зависит от условий конечной установки, производитель конечного изделия должен повторно подтвердить соответствие ЭМС для полной системы. |
| 8 | Для соответствия последним требованиям ErP по осветительным установкам драйвер может применяться только за выключателем, без постоянного подключения к сети. |
| 9 | Серия обеспечивает типовой срок службы более 50 000 часов при температуре корпуса Tcase, особенно в точке tc (или TMP по DLC), около 75 °C или ниже. |
| 10 | См. гарантийное заявление на сайте MEAN WELL. |
| 11 | При высоте эксплуатации выше 2000 м снижение температуры окружающей среды составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором. |
| 12 | Перед применением следует ознакомиться с инструкцией пользователя, особенно с требованиями к монтажу и обеспечению водозащиты IP. |
Монтаж и подключение
Выводы входа: AC/L — коричневый провод, AC/N — синий провод. Выводы выхода: +V — красный провод, -V — чёрный провод. Рекомендуемое направление монтажа приведено в монтажной схеме; контрольная точка максимальной температуры корпуса обозначена как tc.
Инструкция по установке
См. руководство пользователя: http://www.meanwell.com/manual.html
