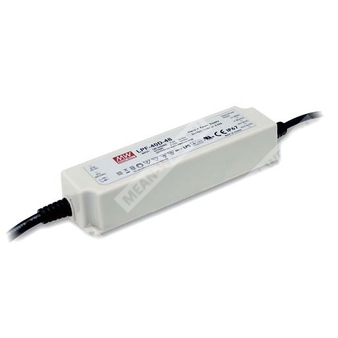

LPF-40D-12 - 40-ваттный AC/DC светодиодный драйвер постоянного тока для питания светодиодных модулей.
Назначение
LPF-40D-12 представляет собой источник питания для светодиодов с режимом стабилизации тока, предназначенный для прямого питания светодиодных модулей в системах освещения. Устройство рассчитано на работу от сети переменного или постоянного тока, поддерживает широкий диапазон входного напряжения и оснащено функцией 3-в-1 диммирования.
Краткая расшифровка партномера
| Обозначение | Расшифровка |
| LPF | Серия светодиодных драйверов MEAN WELL |
| 40D | Мощность 40 Вт, исполнение с диммированием |
| 12 | Номинальное выходное напряжение 12 В |
Основные особенности
- Режим стабилизации тока на выходе.
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Степень защиты IP67, пригоден для внутренней и наружной установки.
- Функция диммирования 3-в-1.
- Типовой срок службы более 50 000 часов.
Области применения
- Светодиодные панельные светильники.
- Светодиодные downlight-светильники.
- Декоративное светодиодное освещение.
- Светодиодное туннельное освещение.
- Световые вывески.
Описание
Серия LPF-40D — это AC/DC драйверы светодиодов мощностью 40 Вт с постоянным током на выходе. Модель LPF-40D-12 работает от сети 90–305 В переменного тока и 127–431 В постоянного тока. Номинальное выходное напряжение модели составляет 12 В, а диапазон постоянного тока на выходе — 15–17 В. Благодаря КПД до 84% и безвентиляторной конструкции серия предназначена для работы при температуре корпуса от -40 до +80 °C при естественной конвекции воздуха. Устройство соответствует требованиям по защите IP67 и может применяться в сухих, влажных и сырых условиях.
Драйвер поддерживает 3-в-1 диммирование: подачей 1–10 В постоянного напряжения, ШИМ-сигнала 10 В или резистивным способом. Выходной ток регулируется в пределах 10–100% от номинального уровня. Для корректной работы светильника при снижении яркости до 0% рекомендуется использовать внешнее коммутационное решение с выключателем и реле.
Расшифровка параметров модели LPF-40D-12
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 3,34 А |
| Номинальная мощность | 40,08 Вт |
| Диапазон постоянного тока | 15–17 В |
| КПД тип. | 84% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90–305 В переменного тока / 127–431 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В переменного тока; PF ≥ 0,95 при 230 В переменного тока; PF ≥ 0,92 при 277 В переменного тока, при полной нагрузке |
| Входной ток | 0,6 А при 115 В переменного тока; 0,3 А при 230 В переменного тока; 0,25 А при 277 В переменного тока |
| Пусковой ток | 50 А, длительность импульса 210 мкс, измерено при 50% Ipeak, 230 В переменного тока, по NEMA 410 |
| Ток утечки | <0,75 мА / 240 В переменного тока |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 3,34 А |
| Номинальная выходная мощность | 40,08 Вт |
| Допуск по току | ±5,0% |
| Пульсации тока | Не более 5,0% при номинальном токе |
| Диапазон постоянного тока | 15–17 В |
| Область постоянного тока | Приблизительно 50–100% от номинального тока |
Параметры защиты
| Параметр | Значение |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перегрузки | 95–108%; режим ограничения постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 15–17 В; отключение выходного напряжения с восстановлением после повторного включения |
| Защита от перегрева | Отключение выходного напряжения с восстановлением после повторного включения |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура корпуса | -40 … +80 °C |
| Максимальная температура корпуса | +80 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40 … +80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, продолжительность 72 мин по осям X, Y, Z |
Электрическая прочность и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P–O/P: 3,75 кВ переменного тока |
| Сопротивление изоляции | I/P–O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry, импульсная помехоустойчивость линия-линия 2 кВ; EAC TP TC 020 |
| Эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%; BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
Надёжность и ресурс
| Параметр | Значение |
| MTBF | 3439,0 тыс. ч минимум по Telcordia SR-332 (Bellcore); 394,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Типовой срок службы | Более 50 000 часов |
Габариты и масса
| Параметр | Значение |
| Размеры | 162,5 × 43 × 32 мм |
| Масса | 0,45 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 32 шт. |
| Масса упаковки | 15,4 кг |
| Объём упаковки | 0,93 CUFT |
Нормативы и соответствие
Соответствие стандартам: UL8750, CSA C22.2 No. 250.0-08, ENEC, BS EN/EN61347-1, BS EN/EN61347-2-13 independently, BS EN/EN62384, EAC TP TC 004, IP67, GB19510.1, GB19510.14; конструктивная отсылка к UL60950-1.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Способы управления светодиодным модулем».
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, регулирование по линии и регулирование по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел «Статическая характеристика».
- Время установки измеряется при первом холодном запуске; повторные включения и выключения могут увеличивать время установки.
- Драйвер рассматривается как компонент, работающий совместно с конечным изделием; ЭМС-параметры должны подтверждаться на уровне конечной установки.
- Для выполнения требований последнего регламента ErP светодиодный драйвер допускается применять только после выключателя, без постоянного подключения к сети.
- Серия соответствует типичному ресурсу более 50 000 часов при температуре корпуса, особенно в точке tc (или TMP по DLC), около 75 °C или ниже.
- Для применения и условий влагозащиты следуйте руководству пользователя перед использованием.
- Для моделей без вентилятора температурное снижение параметров при высоте более 2000 м составляет 3,5 °C/1000 м.
