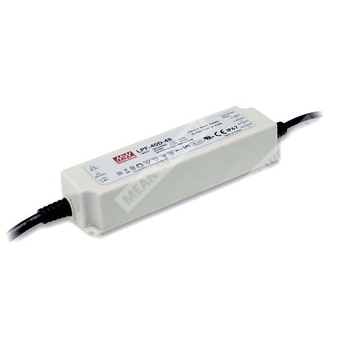

LPF-40D-15 — светодиодный драйвер переменного/постоянного тока 40 Вт с выходом постоянного тока и функцией 3-в-1 диммирования.
LPF-40D-15 — это импульсный AC/DC источник питания для светодиодов с режимом стабилизации тока, предназначенный для прямого питания LED-модулей и светильников. Изделие выполнено в герметичном исполнении с уровнем защиты IP67, рассчитано на работу в широком диапазоне входного напряжения сети и поддерживает диммирование по трем способам: аналоговое напряжение 1–10 В, ШИМ-сигнал 10 В и резистивное управление.
Расшифровка партномера
| LPF | Серия источников питания для светодиодного освещения |
| 40D | Номинальная мощность 40 Вт, серия с функцией диммирования |
| 15 | Номинальное выходное напряжение 15 В |
Назначение и область применения
- светодиодные панельные светильники;
- светодиодные даунлайты;
- светодиодная декоративная подсветка;
- светодиодное туннельное освещение;
- световые вывески.
Особенности
- выход в режиме постоянного тока;
- пластиковый корпус с конструкцией класса II;
- встроенная активная коррекция коэффициента мощности;
- источник питания класса 2;
- степень защиты IP67 для установки внутри и вне помещений;
- функция диммирования 3-в-1;
- типовой срок службы более 50 000 часов;
- фанless-конструкция, работа без вентилятора;
- широкий диапазон рабочих температур корпуса;
- поддержка работы от сети переменного и постоянного тока.
Параметры выхода
| Модель | LPF-40D-15 |
| Номинальное выходное напряжение | 15 В |
| Диапазон выходного напряжения | 15–17 В |
| Номинальный выходной ток | 2,67 А |
| Номинальная выходная мощность | 40,08 Вт |
| Допуск по току | ±5,0% |
| Пульсации тока | 5,0% максимум при номинальном токе |
| Диапазон стабилизации тока | 9–15 В |
| Токовое ограничение при перегрузке | 95–108% |
| Режим защиты от короткого замыкания | Прерывистый режим, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 17–21 В |
| Реакция на перегрев | Отключение выходного напряжения, восстановление после повторного включения |
Параметры входа
| Диапазон входного напряжения | 90–305 В переменного тока, 127–431 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC при полной нагрузке |
| КПД типовой | 85% |
| Входной ток | 0,3 А / 230 В AC |
| Пусковой ток типовой | 50 А, длительность импульса 210 мкс, измерено на 50% Ipeak при 230 В AC; соответствует NEMA 410 |
| Ток утечки | <0,75 мА / 240 В AC |
Электромагнитная совместимость и помехоустойчивость
| Помехоэмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%; BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; light industry level; импульсная помехоустойчивость линия-линия 2 кВ; EAC TP TC 020 |
Защита
| Перегрузка | 95–108%; режим ограничения постоянного тока, автоматическое восстановление |
| Короткое замыкание | Прерывистый режим, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения |
Условия эксплуатации
| Рабочая температура | Tcase = -40…+80 °C |
| Максимальная температура корпуса | Tcase = +80 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, по 12 мин./цикл, суммарно 72 мин. по осям X, Y, Z |
| Дерейтинг по высоте | 3,5 °C/1000 м для безвентиляторных моделей при высоте более 2000 м |
Надежность
| MTBF | 3439,0 тыс. ч минимум по Telcordia SR-332 (Bellcore); 394,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Типовой срок службы | Более 50 000 часов |
Безопасность и изоляция
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC, BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, IP67, GB19510.1, GB19510.14; проектирование с учетом UL60950-1 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Класс изоляции | Класс II |
| Класс источника питания | Класс 2 |
| Степень защиты | IP67 |
| SELV | Да |
Диммирование
Изделие поддерживает функцию 3-в-1 диммирования между выводами DIM+ и DIM−:
- подача добавочного напряжения 1–10 В DC;
- подача добавочного ШИМ-сигнала 10 В с частотой 100 Гц – 3 кГц;
- подача добавочного сопротивления.
| Сигнал управления | Характеристика |
| Добавочное напряжение | 1–10 В DC |
| Добавочный ШИМ-сигнал | 10 В, 100 Гц – 3 кГц |
| Добавочное сопротивление | 10K/N – 100K/N Ом, где N — количество драйверов для синхронного диммирования |
| Ток источника диммирующего входа | 100 мкА тип. |
Габаритные и механические данные
| Размеры | 162,5 × 43 × 32 мм |
| Допуск | ±1 мм |
| Исполнение корпуса | Пластиковый корпус |
| Рекомендуемое направление монтажа | Указано в руководстве по установке |
Подключение
| Вход сети | AC/L — коричневый, AC/N — синий |
| Выход на светодиоды | +V — красный, -V — черный |
| Диммирование | DIM+ — фиолетовый, DIM− — розовый |
| Длина выводов | 300 ± 20 мм |
| Сечение проводов выхода | Style 2464 18AWG × 2C |
| Сечение проводов диммирования | Style 2464 22AWG × 2C |
| Входной кабель | SJOW 17AWG × 2C или H05RN-F × 2 × 1,0 мм² |
Масса и упаковка
| Масса одного изделия | 0,45 кг |
| Упаковка | 32 шт. |
| Масса упаковки | 15,4 кг |
| Объем упаковки | 0,93 CUFT |
Примечания
- Если не указано иное, параметры измерены при 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Способы управления светодиодным модулем» для режима работы источника.
- Пульсации и шум измеряются в полосе 20 МГц с применением скрученной пары длиной 12" и нагрузочной емкости 0,1 мкФ + 47 мкФ, подключенных параллельно.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг; см. раздел «Статическая характеристика».
- Время запуска измеряется при первом холодном старте; многократные включения/выключения могут увеличивать время запуска.
- Изделие рассматривается как компонент для работы в составе конечного оборудования; при изменении условий установки требуется повторная оценка ЭМС на уровне конечного изделия.
- Для соответствия требованиям последних норм ErP драйвер должен использоваться только после выключателя, не подключенного постоянно к сети.
- Типовой срок службы более 50 000 часов достигается при температуре Tcase, особенно в точке tc (или TMP), около 75 °C или ниже.
- Информация по гарантии исключена по требованию запроса.
- При высоте эксплуатации более 2000 м для безвентиляторных моделей требуется температурный дерейтинг 3,5 °C/1000 м.
- Перед применением необходимо учитывать указания по монтажу и защите от воды в руководстве пользователя.
