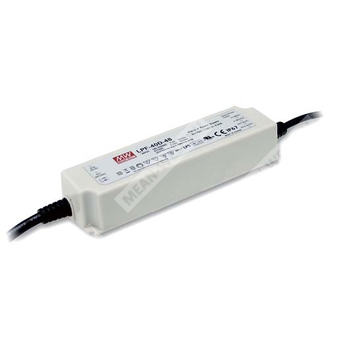

LPF-40D-20 - 40-ваттный источник постоянного тока для светодиодных светильников с широким диапазоном входного напряжения и 3-в-1 диммированием.
Расшифровка партномера
| Позиция | Значение |
| LPF | Серия источников питания для светодиодов |
| 40D | Номинальная мощность 40 Вт, исполнение серии с диммированием |
| 20 | Номинальное выходное напряжение 20 В |
Назначение
LPF-40D-20 — это AC/DC светодиодный драйвер с режимом стабилизации тока, предназначенный для непосредственного питания светодиодных модулей и светильников, где требуется постоянный ток, высокая эффективность и защита от внешних воздействий.
Основные особенности
- Режим стабилизации выходного тока.
- Пластиковый корпус с исполнением класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Степень защиты IP67 для применения внутри и вне помещений.
- Функция диммирования 3-в-1.
- Типовой срок службы более 50 000 часов.
Применение
- Панельное светодиодное освещение.
- Светодиодные downlight-светильники.
- Декоративное светодиодное освещение.
- Светодиодное туннельное освещение.
- Световые вывески.
Описание
Серия LPF-40D представляет собой 40-ваттные AC/DC драйверы для светодиодов с постоянным током на выходе. Модель LPF-40D-20 работает в диапазоне входного напряжения 90–305 В переменного тока и 127–431 В постоянного тока. Благодаря эффективности до 86% для версии 20 В и безвентиляторной конструкции серия допускает работу при температуре корпуса от -40 до +80 °C при естественной конвекции.
Драйвер рассчитан на эксплуатацию в сухих, влажных и мокрых зонах. Корпус выполнен с учетом требований к изоляции класса II, а исполнение IP67 обеспечивает защиту от пыли и кратковременного или длительного воздействия влаги при корректной установке. Устройство поддерживает 3-в-1 диммирование: аналоговым напряжением 1–10 В, ШИМ-сигналом 10 В или переменным резистором.
Расшифровка модели по электрическим данным
| Параметр | LPF-40D-20 |
| Номинальное выходное напряжение | 20 В |
| Номинальный ток | 2 А |
| Номинальная мощность | 40 Вт |
| Диапазон постоянного тока | 12–20 В |
| Диапазон выходного напряжения | 23–27 В |
| КПД, тип. | 86% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90–305 В переменного тока, 127–431 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В переменного тока; PF ≥ 0,95 при 230 В переменного тока; PF ≥ 0,92 при 277 В переменного тока, при полной нагрузке |
| КПД, тип. | 86% |
| Входной ток | 0,6 А при 115 В переменного тока; 0,3 А при 230 В переменного тока; 0,25 А при 277 В переменного тока |
| Пусковой ток, тип. | 50 А, длительность импульса 210 мкс, измерение при 50% Ipeak и 230 В переменного тока; соответствует NEMA 410 |
| Ток утечки | <0,75 мА при 240 В переменного тока |
| Максимальное число источников питания на автомат 16 А | 12 устройств на автомат типа B / 20 устройств на автомат типа C при 230 В переменного тока |
Выходные параметры
| Параметр | Значение |
| Выходное напряжение постоянного тока | 20 В |
| Номинальный ток | 2 А |
| Номинальная мощность | 40 Вт |
| Диапазон постоянного тока | 12–20 В |
| Диапазон постоянного напряжения | 23–27 В |
| Допуск по току | ±5,0% |
| Пульсации тока | Не более 5,0% при номинальном токе |
| Время запуска и нарастания | 1000 мс, 80 мс при 115 В переменного тока; 500 мс, 80 мс при 230 В переменного тока |
| Время удержания | 16 мс при 230 В переменного тока; 16 мс при 115 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 95–108%, режим ограничения постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 23–27 В для модели 20 В |
| Перегрев | Выключение выходного напряжения, восстановление после повторного включения |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | Tcase = -40…+80 °C |
| Максимальная температура корпуса | +80 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, продолжительность 72 мин по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 3439,0 тыс. ч минимум по Telcordia SR-332 (Bellcore); 394,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Типовой срок службы | Более 50 000 часов |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P–O/P: 3,75 кВ переменного тока |
| Сопротивление изоляции | I/P–O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Стандарты безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, IP67, GB19510.1, GB19510.14; проектирование с учетом UL60950-1 |
| Эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%; BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень light industry, помехоустойчивость к импульсам линия-линия 2 кВ, EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 162,5 × 43 × 32 мм |
| Масса | 0,45 кг |
| Упаковка | 32 шт. / 15,4 кг / 0,93 куб. фута |
Подключение и провода
| Параметр | Значение |
| Вход сети | AC/L — коричневый, AC/N — синий |
| Выход на нагрузку | +V — красный, -V — черный |
| Вход диммирования | DIM+ — фиолетовый, DIM- — розовый |
| Длина выводов | 300 ±20 мм |
| Рекомендуемая ориентация монтажа | Согласно монтажной схеме, корпус уложен на поверхность для свободной конвекции |
Примечания
- Если не указано иное, все параметры измерены при 230 В переменного тока, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Методы управления светодиодным модулем».
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, регулирование по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. См. раздел «Статическая характеристика».
- Время запуска измеряется при первом холодном старте. Частые включения и выключения могут увеличивать время запуска.
- Драйвер является компонентом, предназначенным для работы в составе конечного оборудования. ЭМС-характеристики зависят от полной установки, поэтому конечный изготовитель обязан повторно подтвердить соответствие ЭМС для готового изделия.
- Для выполнения актуальных требований ErP данный светодиодный драйвер может применяться только после выключателя, без постоянного подключения к сети.
- Срок службы более 50 000 часов обеспечивается при температуре Tcase, особенно в точке tc (или TMP по DLC), около 75 °C или ниже.
- Для применения и требований к монтажу с обеспечением водозащиты см. руководство пользователя перед использованием.
- Снижение допустимой температуры окружающей среды при высоте выше 2000 м составляет 3,5 °C/1000 м для безвентиляторных моделей.
LPF-40D-20 относится к промышленным светодиодным драйверам с постоянным током, рассчитанным на работу в тяжелых условиях эксплуатации, с высокой степенью защиты, широким диапазоном входного напряжения и поддержкой внешнего диммирования.
