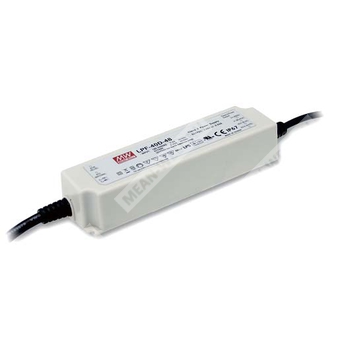

LPF-40D-30 - источник питания для светодиодов постоянного тока с 3-в-1 диммированием и защитой IP67.
Назначение
LPF-40D-30 представляет собой AC/DC светодиодный драйвер мощностью 40 Вт с режимом стабилизации тока, предназначенный для питания светодиодных модулей и светильников в наружных и внутренних установках.
Области применения
- светодиодные панельные светильники;
- светодиодные downlight-светильники;
- декоративное светодиодное освещение;
- светодиодное туннельное освещение;
- бегущие строки и табло.
Ключевые особенности
- режим стабилизации выходного тока;
- пластиковый корпус с конструкцией класса II;
- встроенная активная коррекция коэффициента мощности;
- источник питания класса 2;
- степень защиты IP67 для внутренних и наружных установок;
- функция диммирования 3-в-1;
- типовой срок службы более 50 000 часов;
- входное напряжение 90…305 В AC;
- работа при температуре корпуса от -40 до +80 °C при свободной конвекции;
- серия рассчитана на широкий диапазон выходных номиналов от 12 до 54 В.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| LPF | Серия светодиодных драйверов Mean Well |
| 40D | Мощность 40 Вт, исполнение с диммированием |
| 30 | Номинальное выходное напряжение 30 В |
Выходные параметры
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 30 В |
| Диапазон постоянного тока | 1,34 А |
| Номинальная мощность | 40,2 Вт |
| Диапазон напряжения постоянного тока | 34…40 В |
| Допуск по току | ±5,0% |
| Пульсации тока | 5,0% max. при номинальном токе |
| Пуск/нарастание | 1000 мс, 80 мс / 115 В AC; 500 мс, 80 мс / 230 В AC |
| Время удержания | 16 мс / 230 В AC, 16 мс / 115 В AC |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90…305 В AC, 127…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| КПД типовой | 88% |
| Входной ток | 0,6 А / 115 В AC; 0,3 А / 230 В AC; 0,25 А / 277 В AC |
| Пусковой ток | 50 А max. (twidth=210 мкс, измерено при 50% Ipeak) при 230 В AC, по NEMA 410 |
| Ток утечки | <0,75 мА / 240 В AC |
| Максимальное число источников на автомате 16 А | 12 шт. (автомат типа B) / 20 шт. (автомат типа C) при 230 В AC |
Параметры защиты
| Защита | Описание |
|---|
| От короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| От перегрузки по току | 95…108% |
| От перенапряжения | 34…40 В |
| От перегрева | Выходное напряжение отключается, восстановление после повторного включения |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | Tcase = -40…+80 °C |
| Максимальная температура корпуса | Tcase = +80 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 5G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
Надежность и ресурс
| Параметр | Значение |
|---|
| MTBF | 3439,0 тыс. часов min. по Telcordia SR-332 (Bellcore); 394,9 тыс. часов min. по MIL-HDBK-217F (25 °C) |
| Типовой срок службы | Более 50 000 часов |
ЭМС и электробезопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, IP67, GB19510.1, GB19510.14 approved; design refer to UL60950-1 |
| Испытательное напряжение | Вход/выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствует BS EN/EN55015, BS EN/EN61000-3-2 Class C (@нагрузка ≥60%); BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | Соответствует BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry (импульсная помеха line-line 2 кВ), EAC TP TC 020 |
Габариты и конструктив
| Параметр | Значение |
|---|
| Размеры | 162,5 × 43 × 32 мм (Д × Ш × В) |
| Масса | 0,45 кг |
| Упаковка | 32 шт. / 15,4 кг / 0,93 CUFT |
| Исполнение корпуса | Пластиковый корпус, конструкция класса II |
| Степень защиты | IP67 |
| Тип кабелей | AC/L: Brown; AC/N: Blue; +V: Red; -V: Black; DIM+: Purple; DIM-: Pink |
Параметры конкретного исполнения LPF-40D-30
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 30 В |
| Номинальный выходной ток | 1,34 А |
| Диапазон постоянного тока | 18…30 В |
| Номинальная мощность | 40,2 Вт |
| КПД типовой | 88% |
| Ориентировочный ток по входу | 0,6 А / 115 В AC; 0,3 А / 230 В AC; 0,25 А / 277 В AC |
Диммирование
Изделие оснащено функцией диммирования 3-в-1. Управление яркостью осуществляется между выводами DIM+ и DIM- одним из трёх способов:
- подача суммируемого напряжения 1…10 В DC;
- подача суммируемого ШИМ-сигнала 10 В, частота 100 Гц…3 кГц;
- подача суммируемого сопротивления 10 кОм/N…100 кОм/N, где N — количество драйверов для синхронного диммирования.
Потребляемый ток источника диммирования: 100 мкА тип.
Не допускается соединение DIM- с -V.
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Способы управления светодиодным модулем».
- Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары проводов длиной 12" и параллельного конденсатора 0,1 мкФ + 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел «Статическая характеристика».
- Время установки измеряется при первом холодном запуске; циклическое включение/выключение может увеличить время установки.
- Источник питания рассматривается как компонент для работы в составе конечного оборудования; при полном монтаже ЭМС-параметры должны быть повторно подтверждены изготовителем конечного изделия.
- Для соответствия последним требованиям ErP для светильников данный LED-драйвер допускается применять только после выключателя, без постоянного подключения к сети.
- Серия обеспечивает типичный срок службы более 50 000 часов при температуре корпуса, особенно в точке tc (или TMP, согласно DLC), около 75 °C или ниже.
- Для применения на высоте более 2000 м снижение температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Перед использованием следует ознакомиться с указаниями по установке и обеспечению водозащиты в руководстве пользователя.
