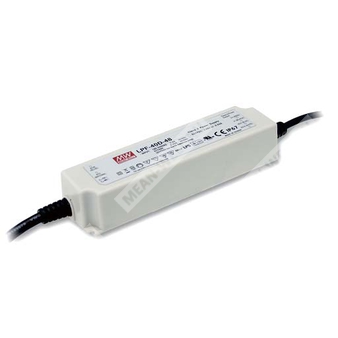

LPF-40D-36 - источник питания 40 Вт для светодиодных систем с постоянным током и диммированием.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LPF | Серия светодиодных драйверов Mean Well |
| 40D | Номинальная мощность 40 Вт, исполнение с функцией диммирования |
| 36 | Номинальное выходное напряжение 36 В |
Назначение и особенности
LPF-40D-36 — это AC/DC светодиодный драйвер мощностью 40 Вт с режимом стабилизации выходного тока. Устройство предназначено для питания светодиодных нагрузок в системах панельного освещения, светодиодных светильников, декоративного освещения, туннельного освещения и световых вывесок.
Модель работает от широкого диапазона сетевого напряжения 90–305 В переменного тока и 127–431 В постоянного тока. Конструкция выполнена в пластиковом корпусе с уровнем защиты IP67, что допускает применение во внутренних и наружных установках в сухих, влажных и мокрых зонах. Драйвер оснащён активной коррекцией коэффициента мощности и функцией диммирования 3 в 1.
Функциональные свойства
- Стабилизация выходного тока.
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Класс защиты II.
- Степень защиты IP67 для внутреннего и наружного применения.
- Функция диммирования 3 в 1.
- Типовой срок службы более 50 000 часов.
Применение
- Светодиодное панельное освещение.
- Светодиодные downlight-светильники.
- Светодиодное декоративное освещение.
- Светодиодное туннельное освещение.
- Световые вывески.
Электрические параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 36 В |
| Диапазон выходного напряжения | 21,6–36 В |
| Номинальный выходной ток | 1,12 А |
| Номинальная мощность | 40,32 Вт |
| Диапазон стабилизации постоянного тока | 21,6–36 В |
| Допуск по выходному току | ±5,0% |
| Пульсации выходного тока | 5,0% максимум при номинальном токе |
| КПД, тип. | 88% |
| Коэффициент мощности | не менее 0,97 при 115 В перем. тока; не менее 0,95 при 230 В перем. тока; не менее 0,92 при 277 В перем. тока, при полной нагрузке |
| Коэффициент гармонических искажений | < 20% при нагрузке ≥60% для 115/230 В перем. тока; при нагрузке ≥75% для 277 В перем. тока |
| Диапазон входного напряжения | 90–305 В перем. тока; 127–431 В постоянного тока |
| Диапазон входной частоты | 47–63 Гц |
| Входной ток | 0,3 А при 230 В перем. тока; 0,6 А при 115 В перем. тока |
| Пусковой ток, тип. | 50 А, длительность импульса 210 мкс, измерение при 50% Ipeak и 230 В перем. тока, по NEMA 410 |
| Ток утечки | <0,75 мА при 240 В перем. тока |
| Потребление мощности | 40,32 Вт |
Защита
| Параметр | Значение |
| Перегрузка | 95–108%; режим ограничения постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Шунтирование выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Температура окружающей среды при работе | -40…+80 °C |
| Температура корпуса | Tcase = -40…+80 °C |
| Максимальная температура корпуса | Tcase = +80 °C |
| Влажность при работе | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, по 72 мин по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P–O/P: 3,75 кВ перем. тока |
| Сопротивление изоляции | I/P–O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Нормы по помехоэмиссии | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Устойчивость к помехам | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry; импульсная помехоустойчивость линия-линия 2 кВ; EAC TP TC 020 |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC, BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, IP67, GB19510.1, GB19510.14; проектирование с учётом UL60950-1 |
Диммирование
Драйвер поддерживает диммирование 3 в 1 между выводами DIM+ и DIM- посредством одного из трёх методов: постоянное напряжение 1–10 В DC, сигнал ШИМ 10 В или резистивное управление.
| Способ управления | Диапазон / условие |
| Постоянное напряжение | 1–10 В DC |
| ШИМ-сигнал | 10 В, частота 100 Гц–3 кГц |
| Резистивное управление | 10 кОм/N–100 кОм/N, где N — количество драйверов при синхронном диммировании |
| Ток источника диммирования | 100 мкА, тип. |
Выходной уровень постоянного тока регулируется указанными способами между DIM+ и DIM-. Подключение непосредственно к светодиодам предпочтительно. Использование с дополнительными драйверами не допускается.
Зависимости и статические характеристики
| Параметр | Значение |
| Диапазон постоянного тока по нагрузке | Сохранение режима constant current в рабочей области; при достижении предельного напряжения срабатывает защита hiccup |
| Дерейтинг по входному напряжению | Требуется при низком входном напряжении |
| Выходная нагрузка при изменении температуры окружающей среды | Дерейтинг по графику в зависимости от Ta |
| Выходная нагрузка при изменении температуры корпуса | Дерейтинг по графику в зависимости от Tcase |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 3439,0 тыс. часов минимум по Telcordia SR-332 (Bellcore); 394,9 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 162,5 × 43 × 32 мм (Д × Ш × В) |
| Масса | 0,45 кг |
| Упаковка | 32 шт.; 15,4 кг; 0,93 CUFT |
Подключение
| Вывод | Цвет | Назначение |
| AC/L | Коричневый | Фаза сети переменного тока |
| AC/N | Синий | Нейтраль сети переменного тока |
| +V | Красный | Выходной положительный вывод |
| -V | Чёрный | Выходной отрицательный вывод |
| DIM+ | Фиолетовый | Вход диммирования |
| DIM- | Розовый | Вход диммирования |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В перем. тока, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Способы управления светодиодным модулем».
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки. См. раздел «Статические характеристики».
- Время запуска измеряется при первом холодном пуске. Повторное включение драйвера может увеличить время запуска.
- Драйвер рассматривается как компонент, работающий в составе конечного изделия. Поскольку ЭМС зависит от полной установки, производитель конечного оборудования обязан повторно подтверждать соответствие ЭМС для всей сборки.
- Для выполнения требований последнего регламента ErP для светильников данный LED-драйвер может применяться только после выключателя, не имеющего постоянного подключения к сети.
- Типовой срок службы более 50 000 часов достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), около 75 °C или ниже.
- Для применения и гарантии степени защиты IP см. руководство пользователя перед использованием.
- Для высоты эксплуатации более 2000 м снижение температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором.
