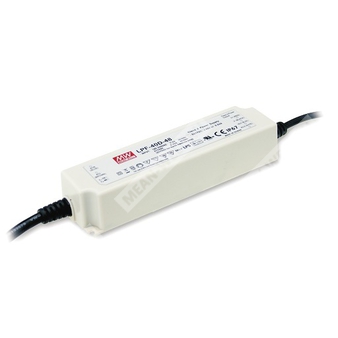

LPF-40D-42 - светодиодный источник питания постоянного тока для панелей, светильников и уличных применений.
Расшифровка партномера
| Позиция в маркировке | Расшифровка |
| LPF | Серия источников питания для светодиодных нагрузок |
| 40D | Номинальная мощность 40 Вт, серия с функцией диммирования |
| 42 | Номинальное выходное напряжение 42 В |
Назначение и особенности
LPF-40D-42 представляет собой AC/DC светодиодный драйвер мощностью 40 Вт с режимом стабилизации тока. Изделие рассчитано на питание светодиодных модулей и светильников, где требуется постоянный ток и возможность регулирования яркости.
Серия работает от широкого диапазона входного напряжения 90–305 В переменного тока, имеет высокий КПД до 89% и предназначена для эксплуатации в условиях свободной конвекции воздуха. Конструкция выполнена в пластиковом корпусе с классом защиты II, обеспечивает степень защиты IP67 и допускает использование во влажных и наружных установках.
Источник питания оснащён встроенной активной коррекцией коэффициента мощности, 3-в-1 диммированием и защитами от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
Области применения
- светодиодные панельные светильники;
- светодиодные downlight-светильники;
- светодиодная декоративная подсветка;
- светодиодное туннельное освещение;
- световые вывески и указатели.
Таблица основных параметров
| Параметр | Значение |
| Серия | LPF-40D |
| Номинальная мощность | 40 Вт |
| Тип работы | Постоянный ток |
| Режим диммирования | 3-в-1 |
| Степень защиты | IP67 |
| Класс изделия | Класс 2 |
| Корпус | Пластиковый |
| Охлаждение | Естественная конвекция, без вентилятора |
| Рабочая температура корпуса | -40…+80 °C |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90–305 В AC, 127–431 В DC |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC; не менее 0,95 при 230 В AC; не менее 0,92 при 277 В AC, при полной нагрузке |
| Входной ток | 0,6 А / 115 В AC; 0,3 А / 230 В AC; 0,25 А / 277 В AC |
| Пусковой ток | 50 А, длительность импульса 210 мкс, измерение при 50% Ipeak и 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА / 240 В AC |
| Максимальное число источников на автоматическом выключателе 16 А | 12 шт. для автомата типа B; 20 шт. для автомата типа C при 230 В AC |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 42 В |
| Диапазон выходного напряжения | 25,2–42 В |
| Номинальный выходной ток | 0,96 А |
| Номинальная выходная мощность | 40,32 Вт |
| Допуск по току | ±5,0% |
| Пульсации тока | не более 5,0% при номинальном токе |
| Диапазон постоянного тока | 25,2–42 В |
| Токовая отсечка при перегрузке | 95–108% |
| Режим при перегрузке | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Режим короткого замыкания | Переход в режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Отключение выходного напряжения с последующим повторным включением питания для восстановления |
| Защита от перегрева | Отключение выходного напряжения с последующим повторным включением питания для восстановления |
Параметры эффективности и качества электроэнергии
| Параметр | Значение |
| КПД типовой | 88,5% |
| Полный коэффициент гармонических искажений | <20% при нагрузке ≥60% для 115 В AC и 230 В AC; при нагрузке ≥75% для 277 В AC |
| Время включения | 1000 мс, 80 мс / 115 В AC; 500 мс, 80 мс / 230 В AC |
| Время удержания | 16 мс / 230 В AC; 16 мс / 115 В AC |
Эксплуатационные параметры
| Параметр | Значение |
| Температура окружающей среды | -40…+80 °C |
| Максимальная температура корпуса | +80 °C |
| Влажность при работе | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
| Высотная поправка по температуре | Дерейтинг 3,5 °C на 1000 м для моделей без вентилятора при высоте выше 2000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход–выход: 3,75 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, IP67, GB19510.1, GB19510.14, design refer to UL60950-1 |
| ЭМС-излучение | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| ЭМС-устойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень light industry, импульсная помеха line-line 2 кВ, EAC TP TC 020 |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 3439,0 тыс. ч минимум по Telcordia SR-332 (Bellcore); 394,9 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 162,5 × 43 × 32 мм |
| Масса | 0,45 кг |
| Упаковка | 32 шт. / 15,4 кг / 0,93 CUFT |
Характеристики по конкретному исполнению LPF-40D-42
| Параметр | Значение |
| Номинальное выходное напряжение | 42 В |
| Номинальный выходной ток | 0,96 А |
| Диапазон напряжения в постоянном токе | 25,2–42 В |
| Номинальная мощность | 40,32 Вт |
| КПД типовой | 88,5% |
| Ток входа при 115 В AC | 0,6 А |
| Ток входа при 230 В AC | 0,3 А |
| Ток входа при 277 В AC | 0,25 А |
Диммирование
Функция 3-в-1 позволяет регулировать выходной ток между выводами DIM+ и DIM- одним из трёх способов:
- подачей добавочного напряжения 1–10 В DC;
- подачей добавочного PWM-сигнала 10 В с частотой 100 Гц – 3 кГц;
- подачей добавочного сопротивления.
Ток источника диммирования от внутреннего источника питания: 100 мкА тип.
При подключении не следует соединять DIM- с -V. Для полного отключения светильника до 0% яркости рекомендуется использовать выключатель и реле по приведённой схеме.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел по методам питания светодиодного модуля для условий работы в режиме постоянного тока.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел со статическими характеристиками.
- Время установки измеряется при первом холодном запуске; циклическое включение и выключение может увеличить время установления.
- Изделие рассматривается как компонент, работающий в составе конечного оборудования; итоговые ЭМС-показатели должны подтверждаться на уровне законченной установки.
- Для соответствия последним требованиям ErP драйвер должен использоваться только за выключателем, без постоянного подключения к сети.
- Типичный ресурс более 50 000 часов обеспечивается при температуре корпуса, особенно в точке tc, около 75 °C или ниже.
- Для монтажа и требований по защите от воды следует руководствоваться руководством пользователя перед применением.
