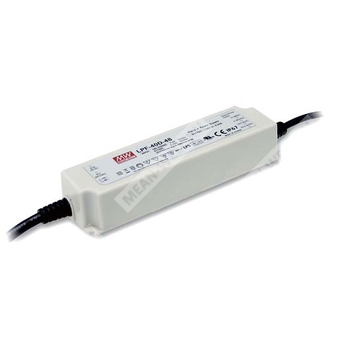

LPF-40D-48 - 40-ваттный источник питания для светодиодов с постоянным выходным током и функцией 3-в-1 диммирования.
Расшифровка партномера
| Партномер | Расшифровка |
| LPF | Серия светодиодных драйверов Mean Well |
| 40D | Номинальная мощность 40 Вт, серия с диммированием |
| 48 | Номинальное выходное напряжение 48 В |
Назначение
LPF-40D-48 представляет собой AC/DC светодиодный драйвер мощностью 40 Вт с режимом стабилизации тока. Изделие предназначено для питания LED-модулей, светодиодных панелей, downlight-светильников, декоративного, туннельного и информационного освещения. Источник рассчитан на работу от сети переменного тока широкого диапазона и поддерживает 3-в-1 диммирование.
Особенности
- Режим стабилизации тока на выходе.
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Класс защиты II по электробезопасности.
- Степень защиты IP67 для внутренней и наружной установки.
- Функция диммирования 3-в-1.
- Типичный ресурс более 50 000 часов.
Применение
- Светодиодные панели.
- Светодиодные downlight-светильники.
- Декоративное светодиодное освещение.
- Туннельное освещение.
- Световые табло и указатели.
Основные параметры
| Параметр | Значение |
| Тип | Светодиодный драйвер AC/DC постоянного тока |
| Номинальная мощность | 40 Вт |
| Выходное напряжение | 48 В |
| Диапазон входного напряжения | 90 ~ 305 В переменного тока; 127 ~ 431 В постоянного тока |
| Диапазон рабочей температуры корпуса | -40 ~ +80 °C |
| Степень защиты | IP67 |
| Диммирование | 3-в-1 |
| Типовой ресурс | Более 50 000 часов |
| МТБФ | 3439,0 тыс. часов по Telcordia SR-332; 394,9 тыс. часов по MIL-HDBK-217F (25 °C) |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 305 В переменного тока |
| Диапазон входного напряжения постоянного тока | 127 ~ 431 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке ≥ 60% для 115/230 В AC; при нагрузке ≥ 75% для 277 В AC |
| Пусковой ток | 50 А, длительность импульса 210 мкс, измерено при 50% Ipeak и 230 В AC; соответствует NEMA 410 |
| Ток утечки | < 0,75 мА / 240 В AC |
| Потребляемый ток | 0,6 А / 115 В AC; 0,3 А / 230 В AC; 0,25 А / 277 В AC |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Диапазон постоянного тока нагрузки | 0,84 А |
| Номинальный ток | 0,84 А |
| Номинальная мощность выхода | 40,32 Вт |
| Диапазон напряжения постоянного тока | 54 ~ 63 В |
| Область постоянного тока | 28,8 ~ 48 В |
| Допуск по току | ±5,0% |
| Пульсации тока | 5,0% максимум при номинальном токе |
| Ограничение перегрузки | 95 ~ 108% |
| Режим защиты от перегрузки | Ограничение постоянного тока, восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 54 ~ 63 В |
| Защита от перегрева | Выходное напряжение отключается, восстановление после повторного включения |
| Время выхода на режим | 1000 мс, 80 мс / 115 В AC; 500 мс, 80 мс / 230 В AC |
| Время удержания | 16 мс / 230 В AC; 16 мс / 115 В AC |
Эффективность и электромагнитная совместимость
| Параметр | Значение |
| КПД | 89% тип. при 48 В модели; 89% при 277 В AC на полной нагрузке |
| ЭМС по помехоустойчивости | Соответствует BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥ 60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Иммунитет к ЭМС | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry; импульсная помехоустойчивость линия-линия 2 кВ |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | Tcase = -40 ~ +80 °C |
| Температура корпуса, максимум | +80 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
Безопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC, BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, IP67, GB19510.1, GB19510.14; конструктивная ориентация на UL60950-1 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
Срок службы и надёжность
| Параметр | Значение |
| Типичный срок службы | Более 50 000 часов |
| МТБФ | 3439,0 тыс. часов по Telcordia SR-332 (Bellcore); 394,9 тыс. часов по MIL-HDBK-217F (25 °C) |
Размеры и конструкция
| Параметр | Значение |
| Габариты | 162,5 × 43 × 32 мм |
| Материал корпуса | Пластиковый корпус |
| Степень конструктивной защиты | Класс II |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,45 кг |
| Упаковка | 32 шт. |
| Масса упаковки | 15,4 кг |
| Объём упаковки | 0,93 CUFT |
Подключение и диммирование
Схема подключения выполнена с отдельными проводами входа сети, выхода на LED-нагрузку и цепи диммирования. Для диммирования используются клеммы DIM+ и DIM-, при этом DIM- не должен подключаться к -V.
| Назначение вывода | Цвет |
| Вход переменного тока L | Коричневый |
| Вход переменного тока N | Синий |
| Выход +V | Красный |
| Выход -V | Чёрный |
| DIM+ | Фиолетовый |
| DIM- | Розовый |
Примечания
- Если не указано иное, параметры измерены при 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. методики управления светодиодным модулем для выбора режима работы.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, регулирование по линии и по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг; подробности приведены в статических характеристиках.
- Время установки измеряется при первом холодном старте; повторные включения и выключения могут увеличивать это время.
- Изделие рассматривается как компонент, работающий в составе конечного оборудования; ЭМС должна подтверждаться на уровне конечной системы.
- Для соответствия актуальным требованиям ErP светильник должен использоваться за выключателем без постоянного подключения к сети.
- Типичный ресурс более 50 000 часов достигается при температуре корпуса на контрольной точке примерно 75 °C или ниже.
- При высоте эксплуатации выше 2000 м дерейтинг по температуре окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора.
- Перед применением следует ознакомиться с руководством по установке и требованиями к влагозащите.
