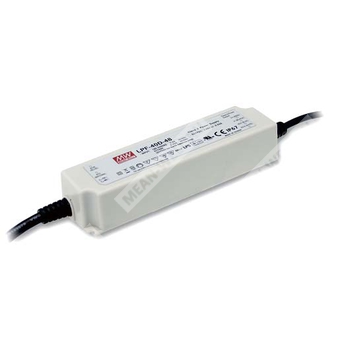

LPF-40D-54 - светодиодный драйвер переменного/постоянного тока 40 Вт с постоянным выходным током и 3-в-1 диммированием.
Расшифровка партномера
| Позиция | Значение |
| LPF | Серия источников питания для светодиодного освещения |
| 40D | Номинальная мощность 40 Вт, серия с диммированием |
| 54 | Номинальное выходное напряжение 54 В |
Назначение и краткое описание
LPF-40D-54 представляет собой драйвер светодиодов AC/DC мощностью 40 Вт с режимом постоянного тока. Устройство предназначено для прямого питания светодиодных нагрузок и поддерживает универсальный вход 90…305 В переменного тока либо 127…431 В постоянного тока. Модель относится к серии с 3-в-1 диммированием, предназначена для работы в светотехнических системах внутреннего и наружного применения, включая влажные и запыленные зоны при соблюдении условий монтажа.
Особенности
- Режим выхода с постоянным током.
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Степень защиты IP67 для внутренней и наружной установки.
- Функция диммирования 3-в-1.
- Типовой срок службы более 50 000 часов.
Применение
- Светодиодные панельные светильники.
- Светодиодные downlight-светильники.
- Декоративное светодиодное освещение.
- Светодиодное туннельное освещение.
- Световые вывески и табло.
Основные сведения
| Параметр | Значение |
| Серия | LPF-40D |
| Тип изделия | 40 Вт AC/DC драйвер светодиодов |
| Режим работы | Постоянный ток |
| Диапазон входного напряжения | 90…305 В AC / 127…431 В DC |
| Коэффициент полезного действия | До 89% |
| Рабочая температура корпуса | -40…+80 °C |
| Степень защиты | IP67 |
| Функция диммирования | 3-в-1 |
Выход
| Параметр | LPF-40D-54 |
| Выходное напряжение | 59…66 В |
| Номинальный выходной ток | 0,76 А |
| Номинальная выходная мощность | 41,04 Вт |
| Диапазон напряжения постоянного тока | 32,4…54 В |
| Допуск по току | ±5,0% |
| Пульсации тока | 5,0% макс. при номинальном токе |
| Режим защиты от перегрузки по току | 95…108% |
| Режим защиты при коротком замыкании | Переход в hiccup-режим с автоматическим восстановлением после устранения неисправности |
| Режим защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
| Режим защиты от перегрева | Отключение выходного напряжения, восстановление после повторного включения |
| Константный ток | Да |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…305 В AC / 127…431 В DC |
| Диапазон частоты | 47…63 Гц |
| Пусковой ток | 50 А тип. при 230 В AC, длительность 210 мкс, измерено при 50% Ipeak; по NEMA 410 |
| Ток утечки | <0,75 мА / 240 В AC |
| Потребляемый ток | 0,6 А / 115 В AC; 0,3 А / 230 В AC; 0,25 А / 277 В AC |
| Коэффициент мощности | PF ≥ 0,97 / 115 В AC; PF ≥ 0,95 / 230 В AC; PF ≥ 0,92 / 277 В AC при полной нагрузке |
| Полные гармонические искажения | THD < 20% при нагрузке ≥60% / 115 В AC, 230 В AC; при нагрузке ≥75% / 277 В AC |
| Время включения | 1000 мс, 80 мс / 115 В AC; 500 мс, 80 мс / 230 В AC |
| Время задержки при включении | 16 мс / 230 В AC; 16 мс / 115 В AC |
| Число источников на автомат 16 А | 12 шт. для автомата типа B / 20 шт. для автомата типа C при 230 В AC |
Эксплуатационные характеристики
| Параметр | Значение |
| Рабочая температура | Tcase = -40…+80 °C |
| Максимальная температура корпуса | Tcase = +80 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 5G, 12 мин./цикл, по 72 мин. по осям X, Y, Z |
| Средняя наработка на отказ | 3439,0 тыс. ч мин. по Telcordia SR-332 (Bellcore); 394,9 тыс. ч мин. по MIL-HDBK-217F (25 °C) |
Электрическая безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, IP67, GB19510.1, GB19510.14; проектирование с учетом UL60950-1 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствует BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствует BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; импульсная помехоустойчивость Line-Line 2 кВ; EAC TP TC 020 |
Размеры и конструкция
| Параметр | Значение |
| Габариты | 162,5 × 43 × 32 мм |
| Материал корпуса | Пластиковый корпус |
| Конструктивное исполнение | Класс II |
| Монтаж | Рекомендуемое направление монтажа указано в документе |
| Выводы входа переменного тока | AC/L — коричневый, AC/N — синий |
| Выходные провода | +V — красный, -V — черный |
| Провода диммирования | DIM+ — фиолетовый, DIM- — розовый |
| Длина выводов | 300 ±20 мм |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,45 кг |
| Количество в упаковке | 32 шт. |
| Масса упаковки | 15,4 кг |
| Объем упаковки | 0,93 CUFT |
Примечания
1. Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
2. См. раздел «Способы управления светодиодным модулем».
3. Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары длиной 12 дюймов, оконечной 0,1 мкФ и 47 мкФ, соединенных параллельно.
4. Допуск включает допуск установки, регулирование по линии и по нагрузке.
5. Может потребоваться снижение нагрузки при низком входном напряжении. См. раздел «Статическая характеристика».
6. Время установления измеряется при первом холодном старте. Частые включения/выключения могут увеличивать время установления.
7. Драйвер рассматривается как компонент, работающий в составе конечного оборудования. Поскольку ЭМС зависит от полной установки, производитель конечного изделия должен повторно подтвердить соответствие директиве ЭМС на всей системе.
8. Для выполнения актуальных требований ErP для светильников драйвер должен использоваться за выключателем без постоянного подключения к сети.
9. Типовой срок службы более 50 000 часов достигается при температуре Tcase, особенно в точке tc (или TMP по DLC), около 75 °C или ниже.
10. См. гарантийное заявление на сайте MEAN WELL.
11. При высоте эксплуатации выше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
12. Для применения и предупреждений по установке с обеспечением водозащиты IP перед использованием следует ознакомиться с руководством пользователя.
Дополнительные сведения по режиму диммирования
Диммирование реализовано как 3-в-1 и выполняется между выводами DIM+ и DIM- одним из способов: подача добавочного напряжения 1…10 В DC, добавочного PWM-сигнала 10 В с частотой 100 Гц…3 кГц либо добавочного сопротивления. Для синхронной работы количество драйверов обозначается N. Ток источника диммирования от питания составляет 100 мкА тип.
Для перевода светильника в 0% яркости предусмотрена схема с выключателем и реле, обеспечивающая полное включение/выключение нагрузки. Не допускается соединение DIM- с -V.
Сводка по электропараметрам модели LPF-40D-54
| Параметр | Значение |
| Номинальное напряжение | 54 В |
| Диапазон напряжения | 59…66 В |
| Номинальный ток | 0,76 А |
| Мощность | 41,04 Вт |
| Эффективность | 89% |
| Коэффициент мощности | ≥0,92 при 277 В AC; ≥0,95 при 230 В AC; ≥0,97 при 115 В AC |
