LPF-60-12

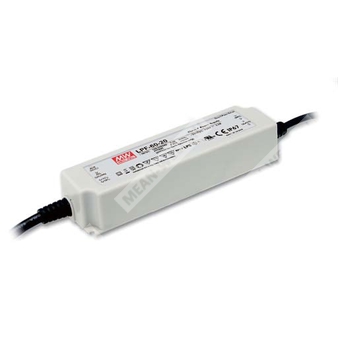

LPF-60-12 — источник питания для светодиодных систем с выходом 12 В и комбинированным режимом стабилизации.
Расшифровка партномера
| Обозначение | Расшифровка |
| LPF | Серия светодиодных драйверов Mean Well с комбинированным режимом постоянного напряжения и постоянного тока |
| 60 | Номинальная мощность 60 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Назначение
LPF-60-12 — это AC/DC светодиодный драйвер мощностью 60 Вт для питания светодиодных нагрузок в режимах постоянного напряжения и постоянного тока. Модель рассчитана на работу в сетях переменного тока в широком диапазоне входного напряжения и предназначена для применения в системах наружного и внутреннего освещения, где требуется повышенная степень защиты и работа в условиях повышенной влажности.
Описание
Серия LPF-60 представляет собой 60-ваттные AC/DC драйверы для светодиодов с двумя режимами работы: стабилизация постоянного напряжения и стабилизация постоянного тока. Для модели LPF-60-12 номинальное выходное напряжение составляет 12 В. Источник питания работает от сети 90–305 В переменного тока и обеспечивает высокую энергоэффективность, достигающую типично 86% для версии 12 В.
Конструкция выполнена в пластмассовом корпусе с классом изоляции II, без вентилятора. Устройство полностью герметизировано и имеет степень защиты IP67, что допускает эксплуатацию в сухих, влажных и мокрых зонах при соблюдении требований к монтажу. Диапазон рабочей температуры корпуса составляет от -40 до +80 °C при свободной конвекции.
Особенности
- Режимы выхода: постоянное напряжение и постоянный ток.
- Номинальная мощность: 60 Вт.
- Пластмассовый корпус с классом изоляции II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Полная герметизация, степень защиты IP67.
- Типичный срок службы более 50000 часов.
- Работа без вентилятора.
- 5 лет гарантийного срока не указано в ответе по требованию.
Применение
- Светодиодные панельные светильники.
- Светодиодные downlight-светильники.
- Светодиодная декоративная подсветка.
- Светодиодное туннельное освещение.
- Бегущие строки и информационные табло.
Электрические параметры
| Номинальное выходное напряжение | 12 В |
| Диапазон выходного напряжения | 7,2–12 В |
| Номинальный выходной ток | 5 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±4,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±2,0% |
| Диапазон постоянного тока | 2,7–12 В |
Входные параметры
| Диапазон входного напряжения | 90–305 В переменного тока, 127–431 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В; PF ≥ 0,95 при 230 В; PF ≥ 0,92 при 277 В, при полной нагрузке |
| Типичный КПД | 86% |
| Потребляемый ток | 0,8 А при 115 В; 0,4 А при 230 В; 0,32 А при 277 В |
| Пусковой ток | 55 А, длительность 270 мкс, измерение при 50% Ipeak и 230 В AC |
| Ток утечки | <0,75 мА при 240 В AC |
| Время запуска | 1000 мс, 80 мс при 115 В; 500 мс, 80 мс при 230 В |
| Время удержания | 16 мс при 230 В; 16 мс при 115 В |
Защитные функции
| Защита от перегрузки по току | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Отключение и защелкивание выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации
| Рабочая температура корпуса | -40…+80 °C |
| Максимальная температура корпуса | Tcase = +80 °C |
| Влажность при работе | 20–95% RH без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C, в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 5G, по 12 минут на цикл, период 72 минуты по осям X, Y, Z |
ЭМС и безопасность
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, IP67, J61347-1, J61347-2-13, BIS IS15885 (только для 24 В), EAC TP TC 004, GB19510.1, GB19510.14; конструкция с учетом UL60950-1 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС-излучение | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| ЭМС-устойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry, импульсная помехоустойчивость Line-Line 2 кВ, EAC TP TC 020 |
Надежность
| MTBF | 3786,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 440,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Типичный срок службы | Более 50000 часов |
Размеры и конструктив
| Габариты | 162,5 × 43 × 32 мм |
| Масса | 0,45 кг |
| Исполнение корпуса | LPF-60B |
| Подключение входа | AC/L (коричневый), AC/N (синий) |
| Подключение выхода | +V (красный), -V (чёрный) |
| Длина выводов | 300 ±20 мм |
| Рекомендуемый монтаж | С соблюдением рекомендованного направления установки и обеспечения теплоотвода |
Упаковка
| Количество в упаковке | 32 шт. |
| Масса упаковки | 15,4 кг |
| Объём упаковки | 0,93 CUFT |
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
2. См. раздел по способам управления светодиодным модулем.
3. Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12" и оконечной цепи из конденсаторов 0,1 мкФ и 47 мкФ, включённых параллельно.
4. Допуск включает допуск установки, стабилизацию по линии и по нагрузке.
5. Может потребоваться снижение нагрузки при низком входном напряжении; см. раздел по статической характеристике.
6. Время запуска измеряется при первом холодном старте. Повторные включения и выключения могут увеличивать время запуска.
7. Драйвер рассматривается как компонент, предназначенный для работы в составе конечного изделия; при изменении окончательной конфигурации изделия EMC-показатели подлежат повторной квалификации.
8. Для соответствия требованиям последних норм ErP данный LED-драйвер может применяться только после выключателя, не имеющего постоянного соединения с сетью.
9. Типичный срок службы более 50000 часов обеспечивается при температуре корпуса Tcase, особенно в точке tc (или TMP), около 70 °C или ниже.
10. Для гарантийных условий следует обращаться к официальному сайту производителя.
11. Снижение допустимой температуры окружающей среды при высоте более 2000 м составляет 3,5 °C на 1000 м для моделей без вентилятора.
12. Для применения и замечаний по монтажу с обеспечением влагозащиты следует пользоваться руководством пользователя перед эксплуатацией.
