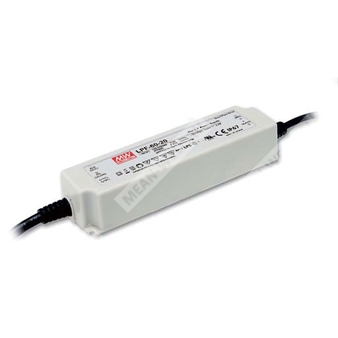

LPF-60-15 - драйвер светодиодов AC/DC мощностью 60 Вт с режимами стабилизации напряжения и тока.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| Серия | LPF | Серия источников питания светодиодов |
| Номинальная мощность | 60 | 60 Вт |
| Выходное напряжение | 15 | 15 В |
Назначение и краткое описание
LPF-60-15 — это AC/DC светодиодный драйвер серии LPF-60 с двойным режимом работы: стабилизация постоянного напряжения и стабилизация постоянного тока. Изделие предназначено для питания светодиодных нагрузок в составе осветительных систем, где требуется надежный источник с широким диапазоном входного напряжения, высокой энергоэффективностью и герметичным исполнением.
Серия рассчитана на работу от сети переменного тока 90…305 В AC и обеспечивает номинальное выходное напряжение 15 В при мощности 60 Вт. Конструкция без вентилятора, с полностью залитым корпусом и степенью защиты IP67, допускает эксплуатацию в сухих, влажных и сырых местах при условии соблюдения требований по монтажу.
Особенности
- Режимы работы: постоянное напряжение и постоянный ток.
- Пластиковый корпус с исполнением Class II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Полная герметизация, степень защиты IP67.
- Типовой срок службы более 50 000 часов.
- Бесвентиляторная конструкция.
- 5 лет гарантии.
Области применения
- Светодиодные панельные светильники.
- Светодиодные downlight-светильники.
- Декоративное светодиодное освещение.
- Туннельное светодиодное освещение.
- Световые указатели и бегущие строки.
Структура параметров
Выход
| Параметр | Значение для LPF-60-15 |
| Номинальное выходное напряжение | 15 В |
| Диапазон регулирования постоянного напряжения | 9…15 В |
| Номинальный выходной ток | 4 А |
| Номинальная выходная мощность | 60 Вт |
| Диапазон постоянного тока | 9…15 В |
| Пульсации и шум | 150 мВп-п |
| Допуск выходного напряжения | ±4,0% |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±1,5% |
| Время установки, нарастания | 500 мс, 80 мс / 230 В AC; 1000 мс, 80 мс / 115 В AC |
| Время удержания | 16 мс / 115 В AC, 16 мс / 230 В AC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…305 В AC; 127…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC |
| Типовой КПД | 87% |
| Входной ток | 0,8 А / 115 В AC; 0,4 А / 230 В AC; 0,32 А / 277 В AC |
| Пусковой ток | 55 А, twidth = 270 мкс, измерено при 50% Ipeak, 230 В AC, по NEMA 410 |
| Ток утечки | < 0,75 мА / 240 В AC |
| Число блоков питания на автомат 16 А | 8 шт. для автомата типа B; 14 шт. для автомата типа C при 230 В AC |
Защита
| Параметр | Значение |
| Перегрузка по току | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 15…17 В |
| Перегрев | Отключение выхода с фиксацией, восстановление после повторного включения питания |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура корпуса | Tcase = -40…+80 °C |
| Максимальная температура корпуса | Tcase = +80 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл, по 72 мин на оси X, Y, Z |
| Снижение характеристик по высоте | Для высоты более 2000 м: 3,5 °C/1000 м для моделей без вентилятора |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, IP67, J61347-1, J61347-2-13, BIS IS15885 (только для 24 В), EAC TP TC 004, GB19510.1, GB19510.14; проектирование по UL60950-1 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень light industry, импульсная помеха line-line 2 кВ, EAC TP TC 020 |
Надежность
| Параметр | Значение |
| MTBF | 3786,9 тыс. ч минимум, Telcordia SR-332 (Bellcore); 440,6 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Типовой срок службы | Более 50 000 часов |
Размеры и конструкция
| Параметр | Значение |
| Габариты | 162,5 × 43 × 32 мм (Д × Ш × В) |
| Исполнение корпуса | Пластиковый корпус, полностью герметизированный, IP67 |
| Рекомендуемое направление монтажа | Показано в документации; при установке соблюдать требования к теплоотводу и расположению корпуса |
| Провода входа | AC/L (коричневый), AC/N (синий) |
| Провода выхода | +V (красный), -V (черный) |
| Длина выводов | 300 ± 20 мм |
| Тип кабеля | SJOW 17AWG×2C, H05RN-F × 2, 1,0 мм² |
Упаковка
| Параметр | Значение |
| Масса одного изделия | 0,45 кг |
| Упаковка | 32 шт. / 15,4 кг / 0,93 куб. фута |
Примечания
- Все параметры, не указанные отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Режим работы светодиодного модуля следует выбирать согласно методам драйва светодиодной нагрузки.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает погрешность установки, регулировку по линии и регулировку по нагрузке.
- Возможна необходимость снижения мощности при низком входном напряжении.
- Время установки измеряется при первом холодном пуске; включение и выключение драйвера может увеличивать время установки.
- Изделие рассматривается как компонент, работающий в составе конечного оборудования; при окончательной установке требуется повторная квалификация по EMC для всего изделия.
- Для соответствия последним требованиям ErP для осветительных приборов драйвер может применяться только за выключателем, не имеющим постоянного соединения с сетью.
- Типовой срок службы более 50 000 часов достигается при температуре Tcase, особенно в точке tc (или TMP по DLC), около 70 °C или ниже.
- Для любого применения и для требований по монтажу, обеспечивающему влагозащиту IP, необходимо перед использованием ознакомиться с руководством пользователя.
LPF-60-15 представляет собой промышленный светодиодный источник питания для сетевого питания LED-нагрузок с акцентом на высокую надежность, электробезопасность и работу в жестких условиях эксплуатации.
