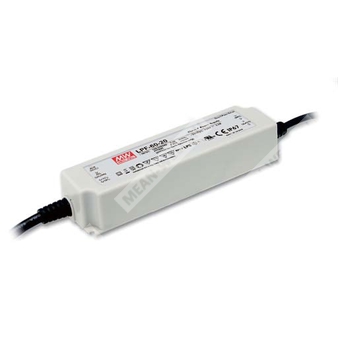

LPF-60-20 - импульсный светодиодный драйвер 60 Вт для питания светодиодных нагрузок в режимах постоянного напряжения и постоянного тока.
Назначение
LPF-60-20 представляет собой AC/DC светодиодный источник питания серии LPF-60 с двухрежимным выходом: режим постоянного напряжения и режим постоянного тока. Компонент рассчитан на работу в составе светодиодных систем освещения, где требуется стабильное питание LED-модулей при высокой эффективности и защите от внешних воздействий.
Расшифровка партномера
| Обозначение |
Смысл |
| LPF |
Серия светодиодных драйверов Mean Well |
| 60 |
Номинальная мощность 60 Вт |
| 20 |
Номинальное выходное напряжение 20 В |
Особенности
- Режимы работы: постоянное напряжение и постоянный ток.
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Полная герметизация с уровнем защиты IP67.
- Типичный срок службы более 50 000 часов.
Применение
- Светодиодные панельные светильники.
- Светодиодные downlight-светильники.
- Декоративное светодиодное освещение.
- Светодиодное тоннельное освещение.
- Бегущие строки и световые табло.
Описание
Серия LPF-60 представляет собой 60-ваттный AC/DC светодиодный драйвер с двойным режимом работы. Устройство может использоваться как в режиме постоянного напряжения, так и в режиме постоянного тока. Рабочий диапазон входного напряжения составляет 90–305 В переменного тока. Серия выпускается в вариантах с различным номинальным выходным напряжением в диапазоне от 12 В до 54 В. За счёт высокого КПД до 90% и бескулерной конструкции серия рассчитана на работу при температуре корпуса от -40 °C до +80 °C в условиях свободной конвекции. Степень защиты IP67 делает изделие пригодным для эксплуатации в сухих, влажных и сырых помещениях.
Основные параметры
| Параметр |
Значение для LPF-60-20 |
| Номинальная выходная мощность |
60 Вт |
| Номинальное выходное напряжение |
20 В |
| Диапазон входного напряжения |
90–305 В переменного тока / 127–431 В постоянного тока |
| Диапазон частоты сети |
47–63 Гц |
| Коэффициент мощности |
PF ≥ 0.97 при 115 В переменного тока, PF ≥ 0.95 при 230 В переменного тока, PF ≥ 0.92 при 277 В переменного тока, при полной нагрузке |
| КПД, тип. |
88% |
| Потребляемый ток |
0.4 А при 230 В переменного тока |
| Пусковой ток, тип. |
55 А при длительности 270 мкс, измерение при 50% Ipeak на 230 В переменного тока |
| Ток утечки |
< 0.75 мА при 240 В переменного тока |
Выходные характеристики
| Параметр |
Значение для LPF-60-20 |
| Диапазон выходного напряжения |
12–20 В |
| Номинальный выходной ток |
3 А |
| Номинальная мощность |
60 Вт |
| Пульсации и шум |
150 мВ пик-пик |
| Допуск по выходному напряжению |
±4.0% |
| Регулирование по линии |
±0.5% |
| Регулирование по нагрузке |
±1.0% |
| Диапазон режима постоянного тока |
12–20 В |
Входные характеристики
| Параметр |
Значение |
| Диапазон входного напряжения |
90–305 В переменного тока / 127–431 В постоянного тока |
| Диапазон частоты |
47–63 Гц |
| Коэффициент мощности |
PF ≥ 0.97 при 115 В переменного тока, PF ≥ 0.95 при 230 В переменного тока, PF ≥ 0.92 при 277 В переменного тока, при полной нагрузке |
| КПД, тип. |
88% |
| Потребляемый ток, тип. |
0.4 А при 230 В переменного тока |
| Пусковой ток, тип. |
55 А |
| Ток утечки |
< 0.75 мА / 240 В переменного тока |
Защита
| Вид защиты |
Поведение |
| Перегрузка |
Ограничение постоянного тока, автоматическое восстановление после устранения аварийного состояния |
| Короткое замыкание |
Режим hiccup, автоматическое восстановление после устранения аварийного состояния |
| Перенапряжение |
Отключение и защёлкивание выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные параметры
| Параметр |
Значение |
| Рабочая температура корпуса |
Tcase = -40…+80 °C |
| Максимальная температура корпуса |
+80 °C |
| Рабочая влажность |
20–95% RH, без конденсации |
| Температура хранения и влажность хранения |
-40…+80 °C, 10–95% RH |
| Температурный коэффициент |
±0.03%/°C (0…50 °C) |
| Вибрация |
10–500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение |
I/P–O/P: 3.75 кВ переменного тока |
| Сопротивление изоляции |
I/P–O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Электромагнитная совместимость
| Параметр |
Значение |
| Помехоэмиссия |
Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень light industry, импульсная помеха линия-линия 2 кВ, EAC TP TC 020 |
| Общее содержание гармоник |
THD < 20% при нагрузке ≥60% для 115 В и 230 В, при нагрузке ≥75% для 277 В |
Надёжность, масса, габариты и упаковка
| Параметр |
Значение |
| MTBF |
3786.9 тыс. часов минимум по Telcordia SR-332 (Bellcore); 440.6 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры |
162.5 × 43 × 32 мм |
| Масса |
0.45 кг |
| Упаковка |
32 шт. / 15.4 кг / 0.93 куб. фута |
Примечания
- Все параметры, не оговорённые особо, измерены при входном напряжении 230 В переменного тока, номинальном токе и температуре окружающей среды 25 °C.
- Для режима работы см. методики питания светодиодного модуля.
- Пульсации и шум измеряются в полосе 20 МГц с использованием пары проводов длиной 12 дюймов, завершённых параллельным подключением конденсаторов 0.1 мкФ и 47 мкФ.
- Допуск включает отклонение установки, регулирование по линии и регулирование по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Время запуска измеряется при первом холодном включении. Повторные включения и выключения могут увеличивать время запуска.
- Изделие рассматривается как компонент, предназначенный для работы в составе конечного оборудования; при окончательной интеграции требуется повторная оценка ЭМС всей установки.
- Для соответствия последним требованиям ErP драйвер может использоваться только за выключателем, не имеющим постоянного подключения к сети питания.
- Типичный срок службы более 50 000 часов относится к случаю, когда температура в точке Tcase, особенно в точке tc (или TMP по DLC), составляет около 70 °C или ниже.
- При высоте эксплуатации выше 2000 м снижение рабочей температуры окружающей среды составляет 3.5 °C на 1000 м для бескулерных моделей и 5 °C на 1000 м для моделей с вентилятором.
- Перед применением необходимо ознакомиться с указаниями по установке и по обеспечению водозащиты в пользовательском руководстве.
