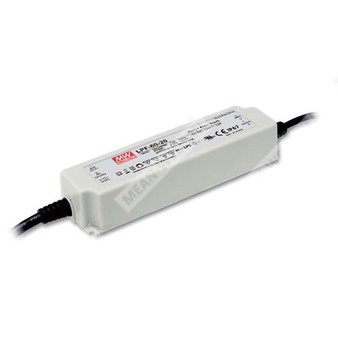

LPF-60-24 - светодиодный источник питания 60 Вт с режимами постоянного напряжения и постоянного тока для светотехнических систем.
Расшифровка партномера
| Партномер |
Расшифровка |
| LPF |
Серия светодиодных источников питания Mean Well |
| 60 |
Номинальная мощность 60 Вт |
| 24 |
Номинальное выходное напряжение 24 В |
Назначение
LPF-60-24 представляет собой AC/DC светодиодный драйвер мощностью 60 Вт с комбинированным выходным режимом: стабилизация напряжения и стабилизация тока. Изделие предназначено для питания светодиодных нагрузок в системах освещения, требующих номинального напряжения 24 В.
Особенности
- Режимы стабилизации напряжения и стабилизации тока.
- Выход 24 В постоянного напряжения.
- Пластиковый корпус с исполнением класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Полная заливка компаундом, степень защиты IP67.
- Типовой срок службы более 50 000 часов.
- Фанлесс-конструкция для работы с естественным охлаждением.
Применение
- Панельное светодиодное освещение.
- Светодиодные downlight-светильники.
- Декоративное светодиодное освещение.
- Туннельное освещение.
- Бегущие строки и световые указатели.
Описание
Серия LPF-60 представляет собой 60-ваттный AC/DC светодиодный драйвер с двумя рабочими режимами: режимом постоянного напряжения и режимом постоянного тока. Устройство работает от сети переменного тока в диапазоне 90…305 В AC и доступно в исполнениях с различным номинальным выходным напряжением от 12 В до 54 В. Для модели LPF-60-24 номинальное выходное напряжение составляет 24 В. Высокий КПД, достигающий 90%, и безвентиляторная конструкция обеспечивают эксплуатацию в широком диапазоне температур корпуса при охлаждении за счет естественной конвекции. Серия имеет степень защиты IP67 и предназначена для работы в сухих, влажных и сырых условиях.
Таблица параметров: выход
| Параметр |
Значение для LPF-60-24 |
| Номинальное выходное напряжение |
24 В |
| Диапазон выходного напряжения |
14,4…24 В |
| Номинальный выходной ток |
2,5 А |
| Номинальная выходная мощность |
60 Вт |
| Диапазон стабилизации тока |
14,4…24 В |
| Пульсации и шум |
150 мВ п-п |
| Погрешность выходного напряжения |
±4,0% |
| Стабилизация по линии |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Диапазон работы в режиме постоянного тока |
15…17 В |
Таблица параметров: вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90…305 В AC / 127…431 В DC |
| Диапазон частоты сети |
47…63 Гц |
| Коэффициент мощности |
PF ≥ 0,97 при 115 В AC, PF ≥ 0,95 при 230 В AC, PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений |
THD < 20% при нагрузке ≥ 60% для 115 В AC и 230 В AC; при нагрузке ≥ 75% для 277 В AC |
| Потребляемый ток |
0,8 А / 115 В AC; 0,4 А / 230 В AC; 0,32 А / 277 В AC |
| Пусковой ток |
55 А |
| Условия измерения пускового тока |
Длительность импульса 270 мкс, измерение на 50% Ipeak при 230 В AC; согласно NEMA 410 |
| Ток утечки |
< 0,75 мА / 240 В AC |
| Время запуска |
1000 мс, 80 мс / 115 В AC; 500 мс, 80 мс / 230 В AC |
| Время удержания |
16 мс / 230 В AC; 16 мс / 115 В AC |
Таблица параметров: защита
| Параметр |
Описание |
| Защита от перегрузки по току |
Ограничение постоянным током, автоматическое восстановление после устранения аварии |
| Защита от короткого замыкания |
Режим «hiccup», автоматическое восстановление после устранения аварии |
| Защита от перенапряжения |
Отключение и фиксация выходного напряжения; восстановление после повторного включения питания |
| Защита от перегрева |
Отключение выходного напряжения; восстановление после повторного включения питания |
Таблица параметров: условия эксплуатации
| Параметр |
Значение |
| Рабочая температура корпуса |
Tcase = -40…+80 °C |
| Рабочая температура окружающей среды |
-40…+80 °C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура и влажность хранения |
-40…+80 °C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…50 °C) |
| Вибрация |
10…500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X, Y, Z |
| Высотная деривация |
Для моделей без вентилятора: 3,5 °C/1000 м при высоте выше 2000 м |
Таблица параметров: электромагнитная совместимость и безопасность
| Параметр |
Значение |
| Испытательное напряжение |
I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции |
I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия |
Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry, перенапряжение линия-линия 2 кВ, EAC TP TC 020 |
| Нормы безопасности |
UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, IP67, J61347-1, J61347-2-13, BIS IS15885 (только для 24 В), EAC TP TC 004, GB19510.1, GB19510.14; проектирование с учетом UL60950-1 |
Таблица параметров: надежность и общие данные
| Параметр |
Значение |
| MTBF |
3786,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 440,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
162,5 × 43 × 32 мм |
| Масса |
0,45 кг |
| Упаковка |
32 шт.; 15,4 кг; 0,93 CUFT |
Таблица параметров: соответствие нагрузке и температуре
| Параметр |
Значение |
| Выходная нагрузка при температуре окружающей среды |
100% при низких температурах; снижение до 50% при 70 °C для режима окружающей среды |
| Выходная нагрузка при температуре корпуса |
100% при Tcase до 70 °C, далее снижение по графику до 50% при 80 °C |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Необходимо учитывать режимы управления светодиодным модулем.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, стабилизацию по линии и по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг. Требуется учитывать раздел со статическими характеристиками.
- Время запуска измеряется при первом холодном старте. Частые включения и выключения могут увеличивать это время.
- Изделие рассматривается как компонент конечного оборудования. Для завершенной системы требуется повторная оценка ЭМС.
- Для соответствия актуальным требованиям ErP этот драйвер допускается применять только после выключателя, не соединенного постоянно с сетью.
- Типовой срок службы более 50 000 часов достижим при Tcase, особенно в точке tc (или TMP по DLC), около 70 °C или ниже.
- На высоте выше 2000 м для моделей без вентилятора требуется учитывать температурную деривацию 3,5 °C/1000 м.
- Для применения и мер по установке влагозащитного исполнения следует использовать руководство пользователя перед вводом в эксплуатацию.
