LPF-60-30

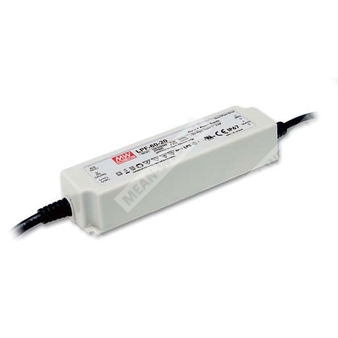

LPF-60-30 - светодиодный драйвер AC/DC на 60 Вт с режимами постоянного напряжения и постоянного тока.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LPF | Серия драйверов Mean Well LPF |
| 60 | Номинальная мощность 60 Вт |
| 30 | Номинальное выходное напряжение 30 В |
Назначение
LPF-60-30 представляет собой герметизированный источник питания для светодиодных нагрузок, работающий от сети переменного или постоянного тока и обеспечивающий режимы стабилизации напряжения и тока. Изделие предназначено для применения в системах светодиодного освещения, где требуется питание с высокой надежностью, повышенным КПД и защитой от внешних воздействий.
Особенности
- Режимы выхода: постоянное напряжение + постоянный ток.
- Пластиковый корпус с классом защиты II.
- Встроенная активная коррекция коэффициента мощности.
- Источники питания класса 2.
- Полностью залитая конструкция с уровнем защиты IP67.
- Типичный срок службы более 50 000 часов.
Области применения
- Панельное светодиодное освещение.
- Светодиодные светильники Downlight.
- Декоративное светодиодное освещение.
- Тоннельное светодиодное освещение.
- Световые указатели переменной информации.
Описание
Серия LPF-60 представляет собой 60-ваттные AC/DC светодиодные драйверы с двойным режимом работы: стабилизация напряжения и стабилизация тока. Модель LPF-60-30 рассчитана на номинальное выходное напряжение 30 В и применяется в системах, где требуется питание светодиодных модулей в пределах константно-напряженного или константно-токового режима.
Входной диапазон составляет 90–305 В переменного тока либо 127–431 В постоянного тока. Серия выполнена в бескулерном исполнении и рассчитана на работу при температуре корпуса от -40 до +80 °C при естественной конвекции. Конструкция соответствует уровню защиты IP67 и допускает применение во влажных и запыленных средах.
Таблица параметров
Выходные параметры
| Номинальное выходное напряжение | 30 В |
| Диапазон постоянного напряжения | 18–30 В |
| Номинальный выходной ток | 2 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск по выходному напряжению | ±4,0% |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±0,5% |
| Диапазон стабилизации тока | 18–30 В |
Входные параметры
| Диапазон входного напряжения | 90–305 В переменного тока; 127–431 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| КПД | 90% |
| Потребляемый ток | 0,8 А / 115 В AC; 0,4 А / 230 В AC; 0,32 А / 277 В AC |
| Пусковой ток | 55 А, длительность импульса 270 мкс, измерение при 50% Ipeak на 230 В AC; соответствие NEMA 410 |
| Ток утечки | <0,75 мА / 240 В AC |
Защиты
| Перегрузка по току | Ограничение постоянного тока, автоматическое восстановление после устранения аварии |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение | Отключение выходного напряжения с блокировкой; восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения; восстановление после повторного включения питания |
Эксплуатационные параметры
| Рабочая температура корпуса | −40…+80 °C |
| Максимальная температура корпуса | Tcase = +80 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | −40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, по 12 мин./цикл, суммарно 72 мин. по осям X, Y, Z |
| Средняя наработка на отказ | 3786,9 тыс. ч min по Telcordia SR-332; 440,6 тыс. ч min по MIL-HDBK-217F (25 °C) |
Электромагнитная совместимость и безопасность
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, IP67, J61347-1, J61347-2-13, BIS IS15885 (только для 24 В), EAC TP TC 004, GB19510.1, GB19510.14 |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Устойчивость к помехам | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry, импульсная помехоустойчивость линия-линия 2 кВ, EAC TP TC 020 |
| Эмиссия | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%; BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Полные гармонические искажения | THD < 20% при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC |
Прочие параметры
| Габаритные размеры | 162,5 × 43 × 32 мм |
| Масса | 0,45 кг |
| Упаковка | 32 шт.; 15,4 кг; 0,93 CUFT |
Статические характеристики
При низком входном напряжении может потребоваться дерейтинг. Для серии характерно сохранение выходной мощности в области рабочей нагрузки с последующим снижением в зоне высоких температур корпуса и окружающей среды согласно графикам статических характеристик.
Примечания
| 1 | Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | См. раздел о методах питания светодиодных модулей. |
| 3 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12" с параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает допуск установки, регулировку по линии и регулировку по нагрузке. |
| 5 | При низком входном напряжении может потребоваться снижение параметров; подробности см. в разделе статических характеристик. |
| 6 | Время установления измеряется при первом холодном пуске. Повторное включение/выключение может увеличить время установления. |
| 7 | Драйвер рассматривается как компонент, работающий в составе конечного оборудования; при изменении компоновки требуется повторная оценка ЭМС конечным изделием. |
| 8 | Для выполнения последних требований ErP для светильников данный драйвер должен применяться только после выключателя, без постоянного подключения к сети. |
| 9 | Типичный срок службы более 50 000 часов достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), около 70 °C или ниже. |
| 10 | См. заявление о гарантии на сайте MEAN WELL. |
| 11 | При высоте эксплуатации выше 2000 м дерейтинг температуры окружающей среды составляет 3,5 °C/1000 м для бескулерных моделей и 5 °C/1000 м для моделей с вентилятором. |
| 12 | Перед использованием следует ознакомиться с руководством по эксплуатации, особенно по вопросам монтажа и обеспечения IP-защиты. |
