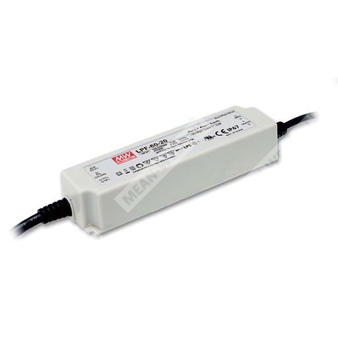

LPF-60-36 - герметичный светодиодный драйвер 60 Вт для питания светодиодных нагрузок в режимах постоянного напряжения и постоянного тока.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
|---|
| Серия | LPF | Серия источников питания Mean Well для светодиодных применений |
| Номинальная мощность | 60 | 60 Вт |
| Номинальное выходное напряжение | 36 | 36 В |
Назначение и особенности
LPF-60-36 представляет собой AC/DC светодиодный драйвер мощностью 60 Вт с комбинированной характеристикой постоянное напряжение + постоянный ток. Устройство рассчитано на питание светодиодных светильников и модулей, где требуется стабильное выходное напряжение 36 В с переходом в режим ограничения тока при достижении предельной нагрузки.
Источник питания предназначен для работы в сетях переменного и постоянного тока, имеет герметичное исполнение с уровнем защиты IP67, выполнен в пластиковом корпусе класса II и относится к классу 2 по электробезопасности. В конструкции реализованы активная коррекция коэффициента мощности и защита от перегрузки, короткого замыкания, перенапряжения и перегрева.
Области применения
- светодиодное панельное освещение;
- светодиодные downlight-светильники;
- декоративное светодиодное освещение;
- светодиодное туннельное освещение;
- бегущие и информационные знаки.
Основные свойства
- выход в режиме постоянного напряжения и постоянного тока;
- пластиковый корпус с исполнением класса II;
- встроенная активная коррекция коэффициента мощности;
- класс 2 по электробезопасности;
- полная герметизация, степень защиты IP67;
- типичный срок службы более 50 000 часов;
- исполнение без вентилятора;
- подходит для сухих, влажных и мокрых условий эксплуатации.
Таблица параметров: выход
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 36 В |
| Диапазон выходного напряжения | 21,6 ~ 36 В |
| Номинальный ток | 1,67 А |
| Номинальная мощность | 60,12 Вт |
| Пульсации и шум | 250 мВп-п |
| Допуск по выходному напряжению | ±4,0% |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±0,5% |
| Диапазон режима постоянного тока | 41 ~ 49 В |
| Защита от перегрузки по току | Ограничение постоянного тока, восстановление после снятия аварии |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | Отключение выходного напряжения с последующим повторным включением для восстановления |
| Защита от перегрева | Отключение выходного напряжения с последующим повторным включением для восстановления |
Таблица параметров: вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90 ~ 305 В переменного тока / 127 ~ 431 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| КПД тип. | 90% |
| Потребляемый ток | 0,8 А / 115 В AC; 0,4 А / 230 В AC; 0,32 А / 277 В AC |
| Пусковой ток тип. | 55 А (twidth=270 мкс, измерение при 50% Ipeak) при 230 В AC |
| Ток утечки | <0,75 мА / 240 В AC |
| Гармонические искажения тока | <20% при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC |
Таблица параметров: режимы, динамика, защита
| Параметр | Значение |
|---|
| Время включения, нарастания | 1000 мс, 80 мс / 115 В AC; 500 мс, 80 мс / 230 В AC |
| Время удержания | 16 мс / 230 В AC; 16 мс / 115 В AC |
| Иммунитет к ЭМС-помехам | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry; импульсная помехоустойчивость линия-линия 2 кВ; EAC TP TC 020 |
| Перегрузочная характеристика | 95 ~ 108% |
| Работа в режиме постоянного тока | Да, с ограничением тока и автоматическим восстановлением после устранения аварии |
| Работа в режиме постоянного напряжения | Да |
Таблица параметров: эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура корпуса | Tcase = -40 ~ +80 °C |
| Максимальная температура корпуса | Tcase = +80 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
| Снижение допустимой температуры на высоте выше 2000 м | 3,5 °C/1000 м для моделей без вентилятора |
Таблица параметров: безопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, IP67, J61347-1, J61347-2-13, BIS IS15885 (только для 24 В), EAC TP TC 004, GB19510.1, GB19510.14; конструктивная база по UL60950-1 |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
Таблица параметров: надежность и ресурс
| Параметр | Значение |
|---|
| MTBF | 3786,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 440,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Типичный срок службы | >50 000 ч |
Таблица параметров: конструкция, размеры и упаковка
| Параметр | Значение |
|---|
| Габаритные размеры | 162,5 × 43 × 32 мм (Д × Ш × В) |
| Масса | 0,45 кг |
| Упаковка | 32 шт. / 15,4 кг / 0,93 CUFT |
| Исполнение корпуса | Пластиковый корпус, полностью залитый, степень защиты IP67 |
| Подключение входа | AC/L (коричневый), AC/N (синий) |
| Подключение выхода | +V (красный), -V (чёрный) |
| Длина выводов | 300 ±20 мм |
| Рекомендуемое направление монтажа | Согласно монтажной схеме; обеспечить условия охлаждения при свободной конвекции |
Примечания
- Все параметры, не оговорённые особо, измерены при 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Для выбора режима работы светодиодного модуля следует руководствоваться методами управления светодиодной нагрузкой.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает начальную настройку, регулирование по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. статические характеристики.
- Время включения измеряется при первом холодном старте; многократное включение/выключение может увеличить это время.
- Драйвер является компонентом, применяемым совместно с конечным оборудованием; ЭМС-показатели зависят от полной установки и должны подтверждаться на конечном изделии повторно.
- Для соответствия актуальным требованиям ErP данный светодиодный драйвер может использоваться только за выключателем, не имеющим постоянного соединения с сетью.
- Типичный срок службы более 50 000 часов достигается при температуре в контрольной точке корпуса около 70 °C или ниже.
- Для сведений по гарантии следует обращаться к заявлению производителя на сайте; в данном описании гарантийные условия не приводятся.
- Для любого применения и при монтаже с обеспечением влагозащиты необходимо предварительно изучить руководство пользователя.
