LPF-60-42

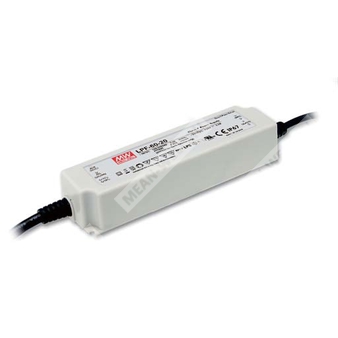

LPF-60-42 - герметичный источник питания для светодиодных нагрузок с режимами постоянного напряжения и постоянного тока.
Назначение
LPF-60-42 представляет собой 60-ваттный AC/DC светодиодный драйвер серии LPF-60 с двойным режимом работы: источник постоянного напряжения и источник постоянного тока. Модель ориентирована на питание светодиодных модулей и светильников, где требуется стабилизированный выход 42 В и встроенная защита для работы в промышленной и наружной светотехнической аппаратуре.
Расшифровка партномера
| Позиция в обозначении | Значение |
| LPF | Серия герметичных светодиодных драйверов Mean Well |
| 60 | Номинальная мощность 60 Вт |
| 42 | Номинальное выходное напряжение 42 В |
Краткое описание серии
Серия LPF-60 — это AC/DC светодиодные драйверы с двойным режимом работы: постоянное напряжение и постоянный ток. Устройства рассчитаны на питание светодиодных нагрузок в панельном, декоративном, туннельном и сигнальном освещении. Серия работает от сети 90–305 В переменного тока и выпускается в вариантах с различным номинальным выходным напряжением в диапазоне 12–54 В.
Корпус выполнен из пластика, конструкция соответствует классу II, предусмотрена активная коррекция коэффициента мощности. Изделие полностью герметизировано и имеет степень защиты IP67, что допускает применение в сухих, влажных и мокрых зонах при соблюдении требований монтажа.
Особенности
- Режимы постоянного напряжения и постоянного тока.
- Пластиковый корпус с исполнением класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Полная герметизация, степень защиты IP67.
- Типовой срок службы более 50 000 часов.
- Работа при температуре корпуса до +80 °C в режиме свободной конвекции.
Применение
- Светодиодные панельные светильники.
- Светодиодные даунлайты.
- Декоративное светодиодное освещение.
- Туннельное светодиодное освещение.
- Световые табло и указатели.
Электрические параметры
| Параметр | Значение |
| Номинальная мощность | 60 Вт |
| Диапазон входного напряжения | 90–305 В AC; 127–431 В DC |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC, PF ≥ 0,95 при 230 В AC, PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Коэффициент нелинейных искажений | THD < 20% при нагрузке ≥ 60% для 115/230 В AC; при нагрузке ≥ 75% для 277 В AC |
| КПД тип. | До 90% |
| Пусковой ток тип. | 55 А, длительность импульса 270 мкс, измерение при 50% Ipeak на 230 В AC; соответствует NEMA 410 |
| Ток утечки | < 0,75 мА / 240 В AC |
| Устойчивость к ЭМС-помехам | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥ 60%; BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
Выходные параметры
| Модель | Выходное напряжение | Диапазон постоянного тока | Номинальный ток | Номинальная мощность | Пульсации и шум | Допуск по напряжению | Регулирование по линии | Регулирование по нагрузке |
| LPF-60-42 | 42 В | 25,2–42 В | 1,43 А | 60,06 Вт | 250 мВ п-п | ±4,0% | ±0,5% | ±0,5% |
| Выходной режим | Описание |
| Постоянное напряжение | Стабилизация выходного напряжения 42 В в пределах рабочего диапазона. |
| Постоянный ток | Работа в области ограничения тока с переходом в режим постоянного тока в зависимости от нагрузки. |
| Защита от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения неисправности. |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности. |
| Защита от перенапряжения | Выключение и защёлкивание выходного напряжения с последующим повторным включением для восстановления. |
Диапазон постоянного тока по выходному напряжению
| Модель | Диапазон постоянного тока |
| LPF-60-12 | 7,2–12 В |
| LPF-60-15 | 9–15 В |
| LPF-60-20 | 12–20 В |
| LPF-60-24 | 14,4–24 В |
| LPF-60-30 | 18–30 В |
| LPF-60-36 | 21,6–36 В |
| LPF-60-42 | 25,2–42 В |
| LPF-60-48 | 28,8–48 В |
| LPF-60-54 | 32,4–54 В |
Защитные функции
| Параметр | Значение |
| Перегрузка по току | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Выключение и защёлкивание выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | Tcase = -40…+80 °C |
| Максимальная температура корпуса | +80 °C |
| Рабочая влажность | 20–95% RH без конденсации |
| Температура и влажность хранения | -40…+80 °C; 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибростойкость | 10–500 Гц, 5G, 12 мин./цикл, продолжительность 72 мин. по осям X, Y, Z |
| MTBF | 3786,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 440,6 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Нормативные и безопасностные параметры
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, IP67, J61347-1, J61347-2-13, BIS IS15885 (только для 24 В), EAC TP TC 004, GB19510.1, GB19510.14; проектирование по UL60950-1 |
| Степень защиты | IP67 |
| Класс изоляции | Класс II |
| Класс источника питания | Класс 2 |
| Исполнение | Полностью герметизированное |
Временные параметры
| Параметр | Значение |
| Время установки, нарастания | 1000 мс, 80 мс / 115 В AC; 500 мс, 80 мс / 230 В AC |
| Время удержания | 16 мс / 230 В AC; 16 мс / 115 В AC |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 162,5 × 43 × 32 мм |
| Масса | 0,45 кг |
| Упаковка | 32 шт. / 15,4 кг / 0,93 куб. фута |
Подключение
| Провод | Назначение |
| Коричневый | AC/L |
| Синий | AC/N |
| Красный | +V |
| Чёрный | -V |
Примечания
1. Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Для выбора режима работы светодиодного модуля следует обращаться к разделу «Способы управления светодиодным модулем».
3. Пульсации и шум измеряются в полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
4. Допуск включает настройку, регулирование по линии и по нагрузке.
5. При низком входном напряжении может потребоваться снижение нагрузки; см. раздел «Статическая характеристика».
6. Время включения измеряется при первом холодном старте. Повторные включения и выключения могут увеличивать время запуска.
7. Драйвер рассматривается как компонент, применяемый в составе конечного оборудования; при изменении схемы и конструкции конечного изделия требуется повторная проверка соответствия ЭМС.
8. Для выполнения требований последней редакции ErP для светильников драйвер допускается использовать только за выключателем, не подключённым постоянно к сети.
9. Типовой срок службы более 50 000 часов достигается при температуре в контрольной точке Tcase, особенно в точке tc или TMP, примерно 70 °C и ниже.
10. Для высоты эксплуатации выше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для бесвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
11. Перед использованием следует изучить руководство пользователя, особенно требования по установке и обеспечению влагозащиты.
12. Для применения и замечаний по водозащищённому монтажу необходимо руководствоваться руководством пользователя.
