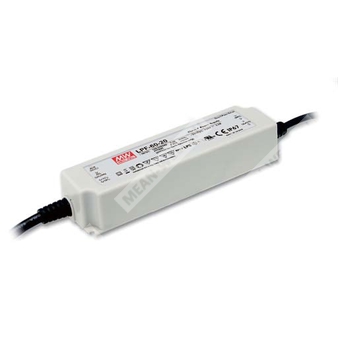

LPF-60-54 — светодиодный источник питания 60 Вт с режимами стабилизации напряжения и тока.
Расшифровка партномера
| Позиция | Расшифровка |
| LPF | Серия светодиодных драйверов Mean Well LPF |
| 60 | Номинальная мощность 60 Вт |
| 54 | Номинальное выходное напряжение 54 В |
Назначение и особенности
LPF-60-54 представляет собой AC/DC светодиодный драйвер серии LPF-60, предназначенный для питания светодиодных нагрузок в режимах постоянного напряжения и постоянного тока. Изделие рассчитано на работу в сетях переменного напряжения 90…305 В AC и постоянного напряжения 127…431 В DC, имеет встроенную коррекцию коэффициента мощности, полностью герметизированное исполнение с уровнем защиты IP67 и пригодно для применения в сухих, влажных и мокрых зонах.
Области применения
- светодиодные панельные светильники;
- светодиодные downlight-светильники;
- светодиодная декоративная подсветка;
- светодиодное туннельное освещение;
- световые табло и бегущие строки.
Описание
Серия LPF-60 — это 60-ваттные AC/DC светодиодные источники питания с двумя рабочими режимами: постоянное напряжение и постоянный ток. Модель LPF-60-54 имеет номинальное выходное напряжение 54 В и предназначена для систем, где требуется стабильное питание светодиодных модулей с ограничением выходного тока в области постоянного тока.
Диапазон входного напряжения составляет 90…305 В AC, что обеспечивает применение в сетях различного уровня. Высокий типовой КПД до 90 % снижает тепловыделение, а безвентиляторная конструкция допускает работу при температуре корпуса от -40 до +80 °C при свободной конвекции воздуха. Герметичное исполнение IP67 повышает стойкость к воздействию пыли и влаги.
Таблица параметров
Выход
| Параметр | Значение для LPF-60-54 |
| Номинальное выходное напряжение | 54 В |
| Диапазон регулирования выходного напряжения | 32,4…54 В |
| Номинальный выходной ток | 1,12 А |
| Номинальная мощность | 60,48 Вт |
| Пульсации и шум | 350 мВ п-п |
| Допуск по выходному напряжению | ±4,0 % |
| Линиейная стабилизация | ±0,5 % |
| Стабилизация по нагрузке | ±0,5 % |
| Диапазон постоянного тока | 59…66 В |
| Зона постоянного тока | 32,4…54 В |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…305 В AC / 127…431 В DC |
| Частота сети | 47…63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC при полной нагрузке |
| КПД, типовое значение | 90 % |
| Потребляемый ток | 0,8 А / 115 В AC; 0,4 А / 230 В AC; 0,32 А / 277 В AC |
| Пусковой ток, типовое значение | 55 А, длительность импульса 270 мкс, измерение при 50 % Iпик и 230 В AC, по NEMA 410 |
| Ток утечки | <0,75 мА / 240 В AC |
| Общий коэффициент гармоник | <20 % при нагрузке ≥60 % для 115 В AC и 230 В AC; при нагрузке ≥75 % для 277 В AC |
Защита
| Параметр | Значение |
| Защита от перегрузки по току | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Отключение и защёлкивание выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Устойчивость к помехам | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; импульсная помехоустойчивость Line-Line 2 кВ |
| Эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60 %; BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, IP67, J61347-1, J61347-2-13, BIS IS15885 (только для 24 В), EAC TP TC 004, GB19510.1, GB19510.14; проектирование по UL60950-1 |
Эксплуатационные условия
| Параметр | Значение |
| Температура корпуса при работе | Tcase = -40…+80 °C |
| Температура окружающей среды | Согласно графику снижения нагрузки; при низком входном напряжении требуется дерейтинг |
| Влажность при работе | 20…95 % RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95 % RH |
| Температурный коэффициент | ±0,03 %/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 3786,9 тыс. ч, Telcordia SR-332 (Bellcore); 440,6 тыс. ч, MIL-HDBK-217F (25 °C) |
| Типичный срок службы | >50 000 ч |
Размеры и конструкция
| Параметр | Значение |
| Габаритные размеры | 162,5 × 43 × 32 мм |
| Конструкция корпуса | Пластиковый корпус, класс II |
| Степень защиты | IP67, полная герметизация |
| Класс устройства | Класс 2 |
Подключение
| Назначение вывода | Цвет | Описание |
| Вход переменного напряжения L | Коричневый | AC/L |
| Вход переменного напряжения N | Синий | AC/N |
| Положительный выход | Красный | +V |
| Отрицательный выход | Чёрный | -V |
Упаковка
| Параметр | Значение |
| Масса изделия | 0,45 кг |
| Количество в упаковке | 32 шт. |
| Масса упаковки | 15,4 кг |
| Объём упаковки | 0,93 CUFT |
Примечания
- Если не указано иное, параметры измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Сведения по постоянному току см. в разделе о методах питания светодиодного модуля.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12" и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел со статической характеристикой.
- Время установки измеряется при первом холодном запуске; повторное включение и выключение может увеличить время установки.
- Драйвер рассматривается как компонент, применяемый совместно с конечным оборудованием; EMC-показатели должны подтверждаться на уровне конечного изделия.
- Для соответствия требованиям актуального ErP-режламента для светильников драйвер должен использоваться только после выключателя, не имеющего постоянного соединения с сетью.
- Типичный срок службы более 50 000 часов достигается при температуре корпуса Tcase, особенно в контрольной точке tc (или TMP по DLC), около 70 °C или ниже.
- Снижение допустимой температуры окружающей среды при высоте более 2000 м составляет 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Перед применением следует ознакомиться с руководством по эксплуатации, включая указания по установке и обеспечению водозащиты.
