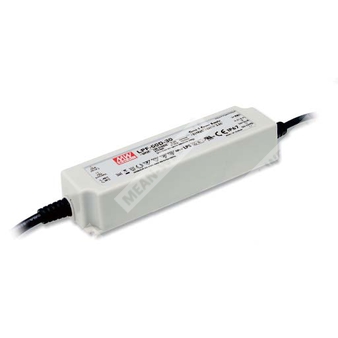

LPF-60D-15 - импульсный LED-драйвер постоянного тока 60 Вт с входом 90–305 В AC и диммированием 3 в 1.
Назначение и краткое описание
LPF-60D-15 — это источник питания для светодиодных нагрузок с режимом стабилизации тока, рассчитанный на непосредственное питание LED-модулей. Модель относится к серии LPF-60D и предназначена для применения в системах светодиодного освещения, включая панели, downlight, декоративные светильники, туннельное освещение и световые указатели.
Устройство работает от сети переменного или постоянного тока в широком диапазоне входного напряжения, имеет высокий КПД, активную коррекцию коэффициента мощности, защиту от перегрузки, короткого замыкания, перенапряжения и перегрева, а также функцию диммирования 3 в 1.
Расшифровка партномера
| Позиция | Расшифровка |
| LPF | Серия источников питания для светодиодных применений |
| 60D | Номинальная мощность 60 Вт, серия с функцией диммирования |
| 15 | Номинальное выходное напряжение 15 В |
Области применения
- светодиодные панели;
- светодиодные downlight-светильники;
- светодиодная декоративная подсветка;
- светодиодное туннельное освещение;
- световые указатели и табло.
Особенности
- режим стабилизации тока на выходе;
- пластиковый корпус с конструкцией класса II;
- встроенная активная коррекция коэффициента мощности;
- источник питания класса 2;
- степень защиты IP67 для внутренней и наружной установки;
- функция диммирования 3 в 1;
- типичный срок службы более 50 000 часов;
- широкий диапазон рабочих температур;
- фанлесс-конструкция;
- подходит для работы во влажных и сухих зонах.
Электрические параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 4 А |
| Номинальная мощность | 60 Вт |
| Диапазон постоянного тока | 9–15 В |
| Допуск по току | ±5,0% |
| Пульсации тока | 5,0% максимум при номинальном токе |
| Коэффициент полезного действия | 87% тип. |
| Коэффициент мощности | ≥0,97 при 115 В AC; ≥0,95 при 230 В AC; ≥0,92 при 277 В AC при полной нагрузке |
| Коэффициент гармонических искажений | <20% при нагрузке ≥60% для 115/230 В AC; <20% при нагрузке ≥75% для 277 В AC |
| Пусковой ток | 55 А, twidth = 270 мкс, измерение при 50% Ipeak на 230 В AC, по NEMA 410 |
| Ток утечки | <0,75 мА / 240 В AC |
| Диапазон входного напряжения | 90–305 В AC / 127–431 В DC |
| Диапазон входной частоты | 47–63 Гц |
| Входной ток | 0,8 А / 115 В AC; 0,4 А / 230 В AC; 0,32 А / 277 В AC |
| Время установления | 1000 мс, 80 мс / 115 В AC; 500 мс, 80 мс / 230 В AC |
| Время удержания | 16 мс / 230 В AC; 16 мс / 115 В AC |
| Порог перегрузки | 95–108% |
Режим работы и защита
| Параметр | Значение |
| Режим перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения |
| Диапазон рабочих температур корпуса | Tcase = -40…+80 °C |
| Максимальная температура корпуса | Tcase = +80 °C |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
Параметры окружающей среды и надежности
| Параметр | Значение |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, продолжительность 72 мин. по осям X, Y, Z |
| MTBF | 3614,1 тыс. ч. минимум по Telcordia SR-332 (Bellcore); 396,7 тыс. ч. минимум по MIL-HDBK-217F (25 °C) |
Стандарты безопасности и ЭМС
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень для light industry, импульсная помехоустойчивость Line-Line 2 кВ; EAC TP TC 020 |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, IP67, GB19510.1, GB19510.14; проектирование с учетом UL60950-1 |
Диммирование 3 в 1
Регулирование выходного тока выполняется между выводами DIM+ и DIM- одним из трех способов: подача постоянного напряжения 1–10 В DC, ШИМ-сигнала 10 В или подключение переменного сопротивления.
| Параметр | Значение |
| Диапазон управляющего напряжения | 1–10 В DC |
| Диапазон ШИМ-сигнала | 10 В, 100 Гц–3 кГц |
| Диапазон сопротивления | 10 кОм/N–100 кОм/N |
| Ток источника управления | 100 мкА тип. |
| Примечание по подключению | DIM- не соединять с -V |
Характеристики конкретной модификации LPF-60D-15
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Выходной ток | 4 А |
| Выходная мощность | 60 Вт |
| Диапазон постоянного напряжения | 9–15 В |
| КПД типовой | 87% |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 162,5 × 43 × 32 мм |
| Масса | 0,45 кг |
| Упаковка | 32 шт. / 15,4 кг / 0,93 CUFT |
| Тип корпуса | Пластиковый, класс II |
| Степень защиты | IP67 |
Подключение и цветовая маркировка проводов
| Назначение | Цвет |
| Вход AC/L | Коричневый |
| Вход AC/N | Синий |
| Выход +V | Красный |
| Выход -V | Чёрный |
| DIM+ | Фиолетовый |
| DIM- | Розовый |
Примечания
- Все параметры, специально не оговоренные отдельно, измерены при 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Следует руководствоваться разделом по методам управления светодиодным модулем.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, с терминальными конденсаторами 0,1 мкФ и 47 мкФ, включенными параллельно.
- Допуск включает допуск настройки, стабилизацию по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Время установления измеряется при первом холодном включении; многократное включение и выключение может увеличить время установления.
- Источник питания рассматривается как компонент, работающий совместно с конечным оборудованием; при окончательной установке требуется повторная оценка ЭМС для всего изделия.
- Для соответствия требованиям последней регламентации ErP для светильников данный LED-драйвер допускается применять только за выключателем, без постоянного соединения с сетью.
- Типичный срок службы более 50 000 часов достигается при температуре Tcase, особенно в точке tc (или TMP по DLC), около 70 °C или ниже.
- Для высоты эксплуатации выше 2000 м снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для фанлесс-моделей и 5 °C на 1000 м для моделей с вентилятором.
- Перед применением следует учитывать инструкции по установке и меры предосторожности для IP-защиты.
Дополнительные сведения по конструкции
Устройство выполнено в линейном герметизированном исполнении с выводными проводами. Рекомендуемое монтажное положение приведено в документации. Для подключения сетевого входа используются проводники SJOW 17AWG × 2C или H05RN-F × 2 × 1,0 мм². Для выхода и цепи диммирования применяются провода Style 2464: 18AWG × 2C для +V/-V и 22AWG × 2C для DIM+/DIM-.
