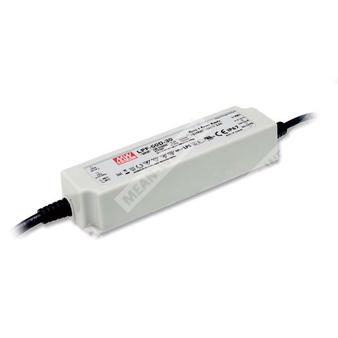

LPF-60D-20 — 60-ваттный AC/DC светодиодный драйвер с постоянным током для светотехнических систем.
LPF-60D-20 — это источник питания для светодиодов с режимом стабилизации тока, предназначенный для прямого питания LED-нагрузок в составе светильников и осветительных систем. Модель относится к серии LPF-60D, поддерживает широкий диапазон входного переменного и постоянного напряжения, обладает повышенной энергоэффективностью, степенью защиты IP67 и функцией диммирования 3-в-1.
Расшифровка партномера
| LPF | Серия источников питания для светодиодов |
| 60 | Номинальная мощность 60 Вт |
| D | Исполнение с функцией диммирования |
| 20 | Номинальное выходное напряжение 20 В |
Назначение и область применения
- Панельное светодиодное освещение
- Светодиодные downlight-светильники
- Декоративное светодиодное освещение
- Светодиодное туннельное освещение
- Световые указатели и бегущие строки
Сведения о серии
Серия LPF-60D представляет собой AC/DC драйверы мощностью 60 Вт с постоянным током на выходе. Устройства работают от сети 90–305 В переменного тока и от 127–431 В постоянного тока. Для всей серии заявлены высокая эффективность до 90 %, бесшумная работа без вентилятора, диапазон температуры корпуса от -40 до +80 °C при свободной конвекции, а также степень защиты IP67, допускающая применение во влажных и пыльных условиях.
Модель LPF-60D-20 относится к исполнению с номинальным выходным напряжением 20 В и номинальным выходным током 3 А. Устройство работает в режиме стабилизации тока и допускает диммирование посредством входов DIM+ и DIM-.
Характерные особенности
- Режим постоянного тока
- Пластиковый корпус с исполнением Class II
- Встроенная активная коррекция коэффициента мощности
- Класс защиты II
- Степень защиты IP67 для внутренней и наружной установки
- Функция диммирования 3-в-1
- Типовой срок службы более 50000 часов
- Диапазон температур корпуса до +80 °C
Таблица параметров — выход
| Параметр | Значение |
| Выходное напряжение постоянного тока | 20 В |
| Номинальный выходной ток | 3 А |
| Номинальная мощность | 60 Вт |
| Диапазон постоянного тока | 12–20 В |
| Токовая пульсация | 5,0 % максимум при номинальном токе |
| Допуск по току | ±5,0 % |
| Верхняя граница выходного напряжения в зоне стабилизации тока | 15–17 В |
| Диапазон перегрузочного ограничения | 95–108 % |
| Режим короткого замыкания | Прерывистый режим с автоматическим восстановлением после устранения неисправности |
| Защита от перенапряжения | 23–27 В |
| Защита от перегрева | Выходное напряжение отключается, восстановление после повторного включения |
| Удержание параметров в зоне постоянного тока | Работа в режиме стабилизации тока с ограничением по выходному напряжению в зависимости от конфигурации нагрузки |
Таблица параметров — вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–305 В переменного тока; 127–431 В постоянного тока |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20 % при нагрузке ≥60 % для 115/230 В AC; при нагрузке ≥75 % для 277 В AC |
| Пусковой ток | 55 А, длительность 270 мкс, измерение при 50 % Ipeak на 230 В AC; соответствует NEMA 410 |
| Максимальное число устройств на автомате 16 А | 8 штук для автомата типа B; 14 штук для автомата типа C при 230 В AC |
| Ток потребления | 0,8 А при 115 В AC; 0,4 А при 230 В AC; 0,32 А при 277 В AC |
| Ток утечки | < 0,75 мА при 240 В AC |
Таблица параметров — эффективность и динамические характеристики
| Параметр | Значение |
| КПД | 88 % тип. для модели 20 В |
| Время включения, нарастания | 1000 мс, 80 мс при 115 В AC; 500 мс, 80 мс при 230 В AC |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC |
| Эффективность в зависимости от нагрузки | Для серии заявлено до 90 % в полевых условиях |
Таблица параметров — защита
| Параметр | Значение |
| Защита от перегрузки | Ограничение по постоянному току, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Прерывистый режим, автоматическое восстановление |
| Защита от перенапряжения | 23–27 В |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения |
Таблица параметров — условия эксплуатации и надежность
| Параметр | Значение |
| Рабочая температура | Tcase = -40…+80 °C |
| Максимальная температура корпуса | +80 °C |
| Рабочая влажность | 20–95 % RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95 % RH |
| Температурный коэффициент | ±0,03 %/°C (0…50 °C) |
| Вибростойкость | 10–500 Гц, 5 G, по 12 мин./цикл, общая продолжительность 72 мин. по осям X, Y, Z |
| Средняя наработка на отказ | 3614,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 396,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Типовой срок службы | Более 50000 часов |
Таблица параметров — электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, IP67, GB19510.1, GB19510.14 approved; design refer to UL60950-1 |
| Испытательное напряжение | I/P–O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P–O/P: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547; уровень light industry; импульсная стойкость линия-линия 2 кВ; EAC TP TC 020 |
| Эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60 %; BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
Таблица параметров — конструкция и размеры
| Параметр | Значение |
| Габаритные размеры | 162,5 × 43 × 32 мм |
| Единица измерения | мм |
| Допуск | ±1 мм |
| Исполнение корпуса | Пластиковый корпус |
| Степень защиты | IP67 |
| Класс изоляции | Class II |
Таблица параметров — масса и упаковка
| Параметр | Значение |
| Масса одного изделия | 0,45 кг |
| Количество в упаковке | 32 шт. |
| Масса упаковки | 15,4 кг |
| Объём упаковки | 0,93 CUFT |
Подключение и диммирование
Устройство оснащено проводами ввода переменного питания AC/L и AC/N, выходными проводами +V и -V, а также управляющими входами DIM+ и DIM-. Функция диммирования реализована по схеме 3-в-1 и поддерживает три способа управления между DIM+ и DIM-:
- добавочное напряжение 1–10 В DC;
- добавочный PWM-сигнал 10 В, частота 100 Гц–3 кГц;
- добавочное сопротивление.
Источником тока управления от питания является величина 100 мкА типично. При подключении не допускается соединять DIM- с -V.
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Методы управления светодиодным модулем».
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов и параллельного соединения конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает разброс установки, регулирование по сети и по нагрузке.
- При низком входном напряжении может потребоваться дерейтинг; см. раздел «Статическая характеристика».
- Время включения измеряется при первом холодном пуске; повторные включения и выключения могут увеличивать это время.
- Драйвер рассматривается как компонент, работающий в составе конечного изделия; при полном монтаже необходимо заново подтверждать соответствие EMC-директиве.
- Для соответствия требованиям актуального регламента ErP для осветительных приборов драйвер может применяться только за выключателем, без постоянного подключения к сети.
- Типовой срок службы более 50000 часов достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), около 70 °C или ниже.
- При высоте эксплуатации выше 2000 м дерейтинг температуры окружающей среды составляет 3,5 °C на 1000 м для бескулерных моделей и 5 °C на 1000 м для моделей с вентилятором.
- Перед применением следует ознакомиться с руководством по установке и требованиями к монтажу влагозащищенного исполнения.
