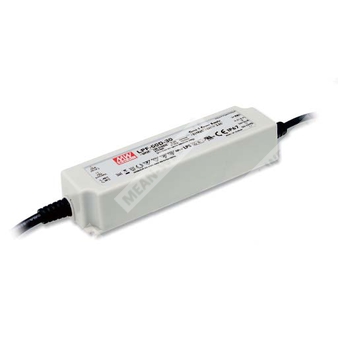

LPF-60D-30 - светодиодный драйвер постоянного тока для питания LED-светильников с входом AC/DC и функцией 3-в-1 диммирования.
Расшифровка партномера
| Позиция | Значение |
| LPF | Серия источников питания MEAN WELL для светодиодных нагрузок |
| 60D | Исполнение мощностью 60 Вт, серия с диммированием |
| 30 | Номинальное выходное напряжение 30 В |
Назначение и особенности
LPF-60D-30 представляет собой AC/DC светодиодный драйвер мощностью 60 Вт с режимом стабилизации тока. Изделие предназначено для непосредственного питания светодиодов и светодиодных модулей в составе осветительных систем. Серия работает в широком диапазоне входного напряжения, поддерживает 3-в-1 диммирование и рассчитана на эксплуатацию во влажной и наружной среде при степени защиты IP67.
Области применения
- Панельное светодиодное освещение
- Светодиодные downlight-светильники
- Декоративное светодиодное освещение
- Светодиодное туннельное освещение
- Световые вывески и moving sign
Свойства и конструктивные особенности
- Режим выхода: стабилизация постоянного тока
- Пластиковый корпус с исполнением Class II
- Встроенная активная коррекция коэффициента мощности
- Источник питания класса 2
- Степень защиты IP67 для внутренней и наружной установки
- Функция диммирования 3-в-1
- Типичный срок службы более 50 000 часов
Основные параметры
| Параметр | Значение |
| Номинальная мощность | 60 Вт |
| Номинальное выходное напряжение | 30 В |
| Номинальный выходной ток | 2 А |
| Диапазон постоянного тока | 18 ~ 30 В |
| Токовая погрешность | ±5,0% |
| Пульсации тока | 5,0% max. при номинальном токе |
| Типовой КПД | 90% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 305 В AC, 127 ~ 431 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Потребление входного тока | 0,8 А / 115 В AC; 0,4 А / 230 В AC; 0,32 А / 277 В AC |
| Пусковой ток | 55 А (twidth = 270 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Максимальное число устройств на автомате 16 А | 8 устройств для автомата типа B; 14 устройств для автомата типа C при 230 В AC |
| Ток утечки | < 0,75 мА / 240 В AC |
Выход
| Параметр | Значение |
| Выходное напряжение постоянного тока | 28,8 ~ 48 В |
| Номинальный ток | 1,25 А |
| Номинальная мощность | 60 Вт |
| Допустимый диапазон напряжения постоянного тока | 15 ~ 63 В |
| Режим ограничения по току | 95 ~ 108% |
| Реакция на перегрузку | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 59 ~ 66 В |
Защита
| Параметр | Значение |
| Перегрузка по току | 95 ~ 108% |
| Короткое замыкание | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Выходное напряжение отключается, восстановление после повторного включения |
| Перегрев | Выходное напряжение отключается, восстановление после повторного включения |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, IP67, GB19510.1, GB19510.14; проектирование по UL60950-1 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25℃ / 70% RH |
| Эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C (@ нагрузке ≥ 60%); BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, light industry level (устойчивость к импульсному перенапряжению линия-линия 2 кВ), EAC TP TC 020 |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | Tcase = -40 ~ +80℃ |
| Максимальная температура корпуса | Tcase = +80℃ |
| Рабочая влажность | 20 ~ 95% RH без конденсации |
| Температура и влажность хранения | -40 ~ +80℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/℃ (0 ~ 50℃) |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин/цикл, период 72 мин по осям X, Y, Z |
| Снижение параметров по высоте | 3,5℃/1000 м для безвентиляторных моделей при высоте выше 2000 м |
Надежность
| Параметр | Значение |
| MTBF | 3614,1 тыс. часов минимум по Telcordia SR-332 (Bellcore); 396,7 тыс. часов минимум по MIL-HDBK-217F (25℃) |
Механические параметры
| Параметр | Значение |
| Габариты | 162,5 × 43 × 32 мм |
| Масса | 0,45 кг |
| Упаковка | 32 шт.; 15,4 кг; 0,93 CUFT |
Подключение и провода
| Назначение | Цвет / исполнение |
| Вход AC/L | Коричневый |
| Вход AC/N | Синий |
| Выход +V | Красный |
| Выход -V | Чёрный |
| DIM+ | Фиолетовый |
| DIM- | Розовый |
Диммирование
Изделие поддерживает функцию 3-в-1 диммирования между выводами DIM+ и DIM-:
- подача дополнительного напряжения 1 ~ 10 В DC;
- подача дополнительного ШИМ-сигнала 10 В с частотой 100 Гц ~ 3 кГц;
- подача дополнительного сопротивления.
Ток источника диммирования от внутреннего питания составляет 100 мкА тип.
Не допускается подключение DIM- к -V.
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25℃.
- Следует руководствоваться документом «Методы управления светодиодными модулями».
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск настройки, регулирование по линии и по нагрузке.
- Возможно снижение параметров при низком входном напряжении; см. раздел «Статическая характеристика».
- Время запуска измеряется при первом холодном старте. Повторные включения и выключения драйвера могут увеличивать время запуска.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования; производителю конечного изделия требуется повторная оценка EMC на уровне полной установки.
- Для выполнения актуальных требований ERP для осветительных приборов драйвер может применяться только за выключателем, без постоянного подключения к сети.
- Типичный срок службы более 50 000 часов обеспечивается при Tcase, особенно в точке tc (или TMP, по DLC), около 70℃ или ниже.
- Для работы на высоте выше 2000 м требуется учёт снижения температуры окружающей среды.
- Перед применением следует ознакомиться с руководством по установке и мерами предосторожности по обеспечению влагозащиты.
