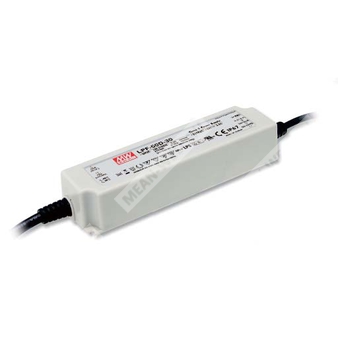

LPF-60D-36 — источник питания для светодиодных светильников с постоянным током и функцией диммирования.
Расшифровка партномера
| Позиция | Значение |
| LPF | Серия источников питания для светодиодного освещения |
| 60D | Номинальная мощность 60 Вт, исполнение с функцией диммирования |
| 36 | Номинальное выходное напряжение 36 В |
Назначение и общая характеристика
LPF-60D-36 — это AC/DC светодиодный драйвер мощностью 60 Вт с режимом стабилизации тока, предназначенный для питания светодиодных модулей и светильников. Модель работает от сети широкого диапазона, поддерживает 3-в-1 диммирование, имеет герметичное исполнение с классом защиты IP67 и рассчитана на применение в сухих, влажных и мокрых условиях.
Особенности
- Режим стабилизации тока.
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Степень защиты IP67 для внутренней и наружной установки.
- Функция диммирования 3-в-1.
- Типовой срок службы более 50 000 часов.
- Работа с естественной конвекцией, без вентилятора.
- Конфигурация с постоянным током для непосредственного питания светодиодов.
Области применения
- Светодиодные панели.
- Светодиодные downlight-светильники.
- Декоративное светодиодное освещение.
- Светодиодное туннельное освещение.
- Бегущие строки и световые указатели.
Описание
LPF-60D-36 относится к серии LPF-60D и представляет собой светодиодный драйвер на 60 Вт с постоянным током на выходе. Устройство предназначено для питания светодиодных нагрузок в составе осветительных систем. Модель рассчитана на питание от сети 90–305 В AC и соответствует требованиям к эксплуатации в широком диапазоне условий окружающей среды.
Серия использует безвентиляторную архитектуру и способна работать при температуре корпуса от -40 до +80 °C при свободной конвекции воздуха. Герметичное исполнение IP67 допускает использование в сухих, влажных и мокрых местах. Для настройки яркости предусмотрено 3-в-1 диммирование: 1–10 В DC, ШИМ-сигнал 10 В и резистивное управление.
Электрические параметры
| Параметр | Значение |
| Выходное напряжение постоянного тока | 36 В |
| Номинальный выходной ток | 1,67 А |
| Номинальная мощность | 60,12 Вт |
| Диапазон напряжения в режиме постоянного тока | 21,6–36 В |
| Токовая пульсация | 5,0% максимум при номинальном токе |
| Допуск по току | ±5,0% |
| Регион стабилизации тока | 41–49 В |
| Пуск, время нарастания | 1000 мс, 80 мс при 115 В AC; 500 мс, 80 мс при 230 В AC |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Полный коэффициент гармонических искажений | < 20% при нагрузке ≥ 60% для 115 В AC и 230 В AC; при нагрузке ≥ 75% для 277 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90–305 В AC; 127–431 В DC |
| Диапазон входной частоты | 47–63 Гц |
| Входной ток | 0,8 А при 115 В AC; 0,4 А при 230 В AC; 0,32 А при 277 В AC |
| Пусковой ток | 55 А, длительность импульса 270 мкс, измерение при 50% Ipeak на 230 В AC; по NEMA 410 |
| Ток утечки | < 0,75 мА при 240 В AC |
| Максимальное число блоков на автоматическом выключателе 16 А | 8 штук для автоматического выключателя типа B; 14 штук для типа C при 230 В AC |
Параметры защиты
| Параметр | Значение |
| Защита от перегрузки по току | 95–108%, режим ограничения постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Прерывистый режим, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 15–17 В; 17,5–21 В; 23–27 В; 28–35 В; 34–40 В; 41–49 В; 46–54 В; 54–63 В; 59–66 В |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | Tcase = -40…+80 °C |
| Максимальная температура корпуса | Tcase = +80 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
Показатели надежности и механические данные
| Параметр | Значение |
| MTBF | 3614,1 тыс. часов минимум по Telcordia SR-332 (Bellcore); 396,7 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 162,5 × 43 × 32 мм |
| Масса | 0,45 кг |
| Упаковка | 32 шт.; 15,4 кг; 0,93 CUFT |
Параметры безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, IP67, GB19510.1, GB19510.14; проектирование с учетом UL60950-1 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥ 60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень light industry, устойчивость к импульсным помехам линия-линия 2 кВ, EAC TP TC 020 |
Подключение и назначение выводов
| Провод | Назначение |
| AC/L (коричневый) | Вход сети переменного тока, фаза |
| AC/N (синий) | Вход сети переменного тока, нейтраль |
| +V (красный) | Положительный выход |
| -V (черный) | Отрицательный выход |
| DIM+ (фиолетовый) | Вход диммирования |
| DIM- (розовый) | Вход диммирования |
Диммирование
Световой поток регулируется между выводами DIM+ и DIM- одним из трех способов:
- подача дополнительного напряжения 1–10 В DC;
- подача дополнительного ШИМ-сигнала 10 В с частотой 100 Гц – 3 кГц;
- подача дополнительного резистивного управления.
Источник тока для цепи диммирования от внутреннего источника питания: 100 мкА типовое значение.
Для синхронного диммирования допускается использование нескольких источников питания, при этом N обозначает количество драйверов в группе.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Следует обращаться к разделу «Методы управления светодиодным модулем».
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12" и параллельно подключенных конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел «Статическая характеристика».
- Время запуска измеряется при первом холодном включении. Повторные включения/выключения могут увеличить время запуска.
- Драйвер рассматривается как компонент, работающий совместно с конечным оборудованием; ЭМС должна быть подтверждена на уровне завершенной установки.
- Для соответствия требованиям актуального регулирования ErP для светильников драйвер допускается использовать только за выключателем, без постоянного подключения к сети.
- Типовой срок службы более 50 000 часов достижим при температуре корпуса, особенно в точке tc или TMP, около 70 °C либо ниже.
- Снижение допустимой температуры окружающей среды при высоте выше 2000 м: 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором.
- Перед использованием следует ознакомиться с указаниями по установке и применению, относящимися к защите IP и водонепроницаемому монтажу.
