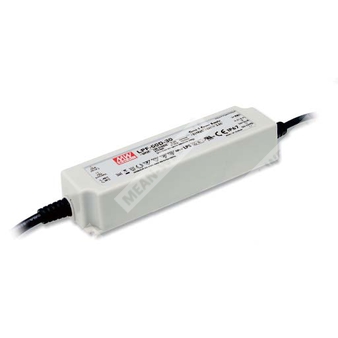

LPF-60D-42 - светодиодный драйвер постоянного тока мощностью 60 Вт для питания LED-модулей с возможностью диммирования.
Расшифровка партномера
| Позиция | Значение |
| LPF | Серия источников питания для светодиодного освещения |
| 60D | Номинальная мощность 60 Вт, серия с функцией диммирования |
| 42 | Номинальное выходное напряжение 42 В |
Назначение и область применения
LPF-60D-42 относится к источникам питания для светодиодных нагрузок с режимом постоянного тока. Предназначен для прямого питания LED-модулей в системах внутреннего и наружного освещения.
- светодиодные панели;
- светодиодные светильники типа downlight;
- декоративное светодиодное освещение;
- светодиодное туннельное освещение;
- световые вывески.
Ключевые особенности
- режим выхода с постоянным током;
- пластиковый корпус с исполнением класса II;
- встроенная активная коррекция коэффициента мощности;
- источник питания класса 2;
- степень защиты IP67;
- функция диммирования 3 в 1;
- типовой срок службы более 50 000 часов;
- работа в диапазоне температуры корпуса от -40 до +80 °C при свободной конвекции воздуха;
- предназначен для сухих, влажных и мокрых условий эксплуатации.
Описание
LPF-60D-42 — это AC/DC светодиодный драйвер мощностью 60 Вт с постоянным током на выходе. Устройство работает от сети переменного тока 90–305 В или постоянного напряжения 127–431 В и обеспечивает стабильное питание светодиодной нагрузки в составе светотехнических систем.
Серия рассчитана на работу с широким диапазоном входного напряжения, имеет высокий КПД до 90%, безвентиляторную конструкцию и допускает эксплуатацию в широком температурном диапазоне. Конструкция с защитой IP67 позволяет использовать источник питания как внутри помещений, так и снаружи.
Для управления яркостью предусмотрено диммирование по схеме 3 в 1: аналоговое напряжение 1–10 В, ШИМ-сигнал 10 В или резистивное управление. Подключение светодиодов рекомендуется выполнять напрямую, без дополнительных драйверов.
Технические параметры
Общие сведения
| Параметр | Значение |
| Серия | LPF-60D |
| Номинальная мощность | 60 Вт |
| Номинальное выходное напряжение | 42 В |
| Диапазон выходного напряжения | 25,2–42 В |
| Номинальный выходной ток | 1,43 А |
| Константа тока в серии | 42 В / 1,43 А |
| Тип выхода | Постоянный ток |
Выход
| Параметр | Значение |
| Диапазон постоянного тока | 25,2–42 В |
| Номинальный ток | 1,43 А |
| Номинальная мощность | 60,06 Вт |
| Допуск по току | ±5,0% |
| Пульсации тока | 5,0% максимум при номинальном токе |
| Характеристика перегрузки | 95–108% |
| Режим ограничения перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 46–54 В |
| Защита от перегрева | Выключение выходного напряжения, повторное включение для восстановления |
| Температурный диапазон Tcase | -40…+80 °C |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–305 В AC / 127–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Входной ток | 0,8 А / 115 В AC; 0,4 А / 230 В AC; 0,32 А / 277 В AC |
| Пусковой ток | 55 А тип., длительность 270 мкс, измерено при 50% Ipeak на 230 В AC; соответствие NEMA 410 |
| Ток утечки | <0,75 мА / 240 В AC |
| Коэффициент мощности | PF ≥0,97 / 115 В AC; PF ≥0,95 / 230 В AC; PF ≥0,92 / 277 В AC при полной нагрузке |
| Коэффициент гармонических искажений | <20% при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC |
| КПД | 90% |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | Корпус: -40…+80 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, 72 мин. по осям X, Y, Z |
| Снижение характеристик по высоте | 3,5 °C/1000 м для безвентиляторных моделей при высоте выше 2000 м |
Надёжность и ресурс
| Параметр | Значение |
| MTBF | 3614,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 396,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Типовой срок службы | >50 000 часов |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No.250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384, EAC TP TC 004, IP67, GB19510.1, GB19510.14 |
| Эмиссия | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%; BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry; устойчивость к импульсным помехам линия-линия 2 кВ |
Механические параметры
| Параметр | Значение |
| Габариты | 162,5 × 43 × 32 мм |
| Масса | 0,45 кг |
| Упаковка | 32 шт. / 15,4 кг / 0,93 куб. фута |
| Конструкция корпуса | Пластиковый корпус |
| Степень защиты | IP67 |
| Класс изделия | Класс II; источник питания класса 2 |
Диммирование
Источник поддерживает функцию 3 в 1 диммирования между выводами DIM+ и DIM-:
- добавочное напряжение 1–10 В DC;
- добавочный ШИМ-сигнал 10 В с частотой 100 Гц–3 кГц;
- добавочное сопротивление.
Ток источника диммирующего сигнала от питания: 100 мкА тип. Для синхронного диммирования указано количество драйверов N.
Подключение проводов
| Провод | Назначение |
| AC/L, коричневый | Вход сети переменного тока |
| AC/N, синий | Вход сети переменного тока |
| +V, красный | Выход на светодиодную нагрузку |
| -V, чёрный | Выход на светодиодную нагрузку |
| DIM+, фиолетовый | Вход диммирования |
| DIM-, розовый | Вход диммирования |
Примечания
- Все параметры, не оговорённые особо, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Следует обращаться к разделу «Способы управления светодиодным модулем».
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по сети и регулирование по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел «Статическая характеристика».
- Время установки измеряется при первом холодном пуске. Повторные включения и выключения могут увеличивать время установки.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования; при полном монтаже EMC должен быть подтверждён повторно.
- Для выполнения требований актуального регламента ErP по светильникам драйвер может использоваться только за выключателем, без постоянного подключения к сети.
- Типовой срок службы более 50 000 часов достигается при температуре корпуса, особенно в контрольной точке tc (или TMP по DLC), около 70 °C или ниже.
- Для высоты эксплуатации выше 2000 м применяется температурное снижение 3,5 °C на 1000 м для моделей без вентилятора.
- Перед использованием следует изучить руководство пользователя, особенно указания по установке и обеспечению водозащиты IP.
