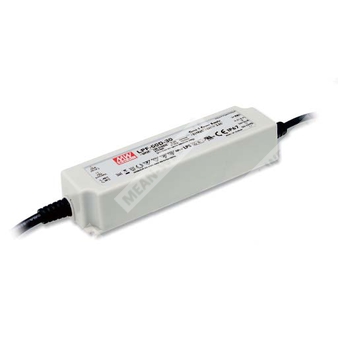

LPF-60D-48
LPF-60D-48 - 60-ваттный AC/DC светодиодный драйвер постоянного тока с выходом 48 В, степенью защиты IP67 и диммированием 3-в-1.
Назначение и краткое описание
LPF-60D-48 — это источник питания для светодиодных нагрузок мощностью 60 Вт с режимом стабилизации тока, предназначенный для прямого питания светодиодов в системах внутреннего и наружного освещения. Модель работает от сети переменного или постоянного тока, поддерживает широкий диапазон входного напряжения и оснащена функцией диммирования 3-в-1.
Области применения
- Светодиодное панельное освещение
- Светодиодные даунлайты
- Декоративное светодиодное освещение
- Светодиодное туннельное освещение
- Бегущие строки и световые табло
Описание
Серия LPF-60D представляет собой AC/DC светодиодные драйверы с постоянным током на выходе. Для версии LPF-60D-48 номинальное выходное напряжение составляет 48 В. Устройство рассчитано на работу от сети 90–305 В AC и пригодно для эксплуатации в условиях сухих, влажных и мокрых помещений. Благодаря КПД до 90% и безвентиляторной конструкции серия допускает работу при температуре корпуса от -40 до +80 °C при свободной конвекции воздуха. Степень защиты корпуса IP67 позволяет использовать изделие как во внутренних, так и во внешних установках. Реализована функция диммирования 3-в-1: 1–10 В DC, PWM-сигнал 10 В или сопротивление.
Расшифровка партномера
| Позиция | Обозначение | Значение |
| 1 | LPF | Серия светодиодных драйверов |
| 2 | 60D | Номинальная мощность 60 Вт, исполнение серии D |
| 3 | 48 | Номинальное выходное напряжение 48 В |
Основные особенности
- Режим стабилизации тока
- Пластиковый корпус с исполнением класса II
- Встроенная активная коррекция коэффициента мощности
- Класс защиты II
- Степень защиты IP67 для внутренних и наружных установок
- Функция диммирования 3-в-1
- Типичный срок службы более 50 000 часов
- Безвентиляторная конструкция
Таблица параметров — выход
| Параметр | Значение |
| Номинальное выходное напряжение | 48 В |
| Номинальный ток | 1,25 А |
| Номинальная мощность | 60 Вт |
| Диапазон постоянного тока | 28,8–48 В |
| Допуск по току | ±5,0% |
| Пульсации тока | 5,0% максимум при номинальном токе |
| Диапазон постоянного тока по напряжению | 28,8–48 В |
Таблица параметров — вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–305 В AC; 127–431 В DC |
| Частотный диапазон | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Коэффициент гармонических искажений | THD < 20% при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC |
| Потребляемый ток | 0,8 А / 115 В AC; 0,4 А / 230 В AC; 0,32 А / 277 В AC |
| Пусковой ток | 55 А тип. при 230 В AC, twidth=270 мкс, измерение при 50% Ipeak, по NEMA 410 |
| Ток утечки | <0,75 мА / 240 В AC |
| Максимальное число источников на автомат 16 А | 8 устройств для автоматического выключателя типа B; 14 устройств для типа C при 230 В AC |
Таблица параметров — защита
| Параметр | Значение |
| Защита от перегрузки по току | 95–108%; режим ограничения постоянного тока, восстановление автоматически после устранения неисправности |
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 54–63 В |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения |
Таблица параметров — условия эксплуатации и среда
| Параметр | Значение |
| Рабочая температура | Tcase = -40…+80 °C |
| Максимальная температура корпуса | Tcase = +80 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C; 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
| Снижение допустимой температуры по высоте | 3,5 °C/1000 м для безвентиляторных моделей при высоте выше 2000 м |
Таблица параметров — электромагнитная совместимость и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No.250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, IP67, GB19510.1, GB19510.14; проектирование по UL60950-1 |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry; импульсная помехоустойчивость line-line 2 кВ; EAC TP TC 020 |
| Эмиссия | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%; BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
Таблица параметров — характеристики коммутации
| Параметр | Значение |
| Время запуска и нарастания | 1000 мс, 80 мс / 115 В AC; 500 мс, 80 мс / 230 В AC |
| Время удержания | 16 мс / 230 В AC; 16 мс / 115 В AC |
| Частота преобразования | 100 кГц |
Таблица параметров — механические данные
| Параметр | Значение |
| Габаритные размеры | 162,5 × 43 × 32 мм |
| Масса | 0,45 кг |
| Упаковка | 32 шт.; 15,4 кг; 0,93 CUFT |
| Сечение и тип проводов | Style 2464 18 AWG × 2C (+V, -V); Style 2464 22 AWG × 2C (DIM+, DIM-); AC/L (Brown), AC/N (Blue) |
| Длина выводов | 300 ±20 мм |
| Класс корпуса | Пластиковый корпус, класс II |
Таблица параметров — надёжность
| Параметр | Значение |
| MTBF | 3614,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 396,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Типичный срок службы | Более 50 000 часов |
Диммирование 3-в-1
Уровень выходного постоянного тока регулируется между выводами DIM+ и DIM- одним из трёх способов: подачей 1–10 В DC, подачей PWM-сигнала 10 В или подключением переменного сопротивления. Источник тока цепи диммирования от встроенного питания составляет 100 мкА тип. При управлении PWM допустим частотный диапазон 100 Гц–3 кГц. Для синхронного управления нескольких драйверов количество устройств обозначается как N.
Схема применения для отключения света до 0%
Для полного погашения светильника рекомендуется использовать конфигурацию с выключателем и реле. Выключатель и реле позволяют выполнять включение и отключение светильника по цепи питания, а регулирование яркости — по входу диммирования. Не допускается соединять DIM- с -V.
Примечания
- Если специально не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Способы управления светодиодным модулем».
- Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; см. раздел «Статическая характеристика».
- Время запуска измеряется при первом холодном включении. Повторные включения и отключения могут увеличивать время запуска.
- Драйвер рассматривается как компонент, применяемый совместно с конечным оборудованием; производитель конечного изделия должен повторно подтвердить соответствие EMC для полной системы.
- Для выполнения актуальных требований ErP по светотехническим изделиям данный LED-драйвер должен применяться только за выключателем и не быть постоянно подключён к сети.
- Для этой серии типичный срок службы более 50 000 часов достигается при температуре корпуса, особенно в контрольной точке tc, около 70 °C или ниже.
- Сведения по гарантии не приводятся.
- Перед применением следует учитывать рекомендации по установке и требования к влагозащите из руководства пользователя.
Дополнительные сведения
Выходной режим — постоянный ток. Для светодиодных систем рекомендуется непосредственное подключение нагрузки. Использование с дополнительными драйверами не рекомендуется. При проектировании следует учитывать, что в области постоянного тока максимальное выходное напряжение зависит от конфигурации конечной системы.
