LPF-60D-54
нет на складе

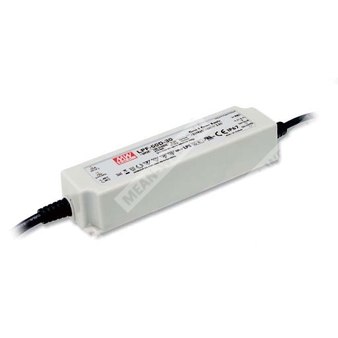

LPF-60D-54 - AC/DC светодиодный драйвер постоянного тока для питания светодиодных нагрузок мощностью 60 Вт.
Серия: LPF-60D
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LPF | Серия герметичных AC/DC светодиодных драйверов MEAN WELL |
| 60D | Номинальная мощность 60 Вт, исполнение с диммированием 3 в 1 |
| 54 | Номинальное выходное напряжение 54 В |
Назначение и особенности
LPF-60D-54 представляет собой AC/DC светодиодный драйвер с режимом стабилизации тока и постоянным выходным током. Изделие предназначено для прямого питания светодиодов и светодиодных модулей в составе светильников и систем освещения.
- Режим работы: стабилизация тока.
- Корпус: пластиковый, исполнение Class II.
- Встроенная активная коррекция коэффициента мощности.
- Класс защиты изделия: Class 2.
- Степень защиты: IP67, пригоден для внутренней и наружной установки.
- Функция диммирования: 3 в 1.
- Типичный срок службы: более 50 000 часов.
Применение
- Панельное светодиодное освещение
- Светодиодные downlight-светильники
- Декоративное светодиодное освещение
- Светодиодное туннельное освещение
- Световые вывески
Описание
LPF-60D-54 — это 60-ваттный светодиодный драйвер AC/DC с постоянным выходным током. Модель работает в диапазоне входного напряжения 90–305 В AC и относится к серии, в которой доступны исполнения с различными номинальными выходными напряжениями в диапазоне от 12 до 54 В. Благодаря высокому КПД, достигающему 90%, и бескулерной конструкции серия рассчитана на работу при температуре корпуса от -40 до +80 °C при естественной конвекции. Изделие выполнено с уровнем защиты IP67 и пригодно для эксплуатации в сухих, влажных и сырых местах. Предусмотрена функция диммирования 3 в 1 для повышения гибкости применения в системах светодиодного освещения.
Электрические параметры
| Номинальное выходное напряжение | 54 В |
| Номинальный выходной ток | 1,12 А |
| Номинальная выходная мощность | 60,48 Вт |
| Диапазон напряжения на выходе | 32,4–54 В |
| Диапазон постоянного тока | 32,4–54 В |
| Диапазон напряжения постоянного тока | 32,4–54 В |
| Допуск по току | ±5,0% |
| Пульсации тока | не более 5,0% при номинальном токе |
| Регион стабилизации тока | 32,4–54 В |
| Ограничение по перегрузке | 95–108% |
| Режим перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от короткого замыкания | Переход в режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 59–66 В |
| Защита от перегрева | Выключение выходного напряжения, восстановление после повторного включения |
Входные параметры
| Диапазон входного напряжения | 90–305 В AC, 127–431 В DC |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| Коэффициент нелинейных искажений | THD < 20% при нагрузке ≥60% для 115/230 В AC; THD < 20% при нагрузке ≥75% для 277 В AC |
| Пусковой ток | 55 А, длительность 270 мкс, измерение при 50% Ipeak на 230 В AC, по NEMA 410 |
| Потребляемый ток | 0,8 А при 115 В AC; 0,4 А при 230 В AC; 0,32 А при 277 В AC |
| Ток утечки | <0,75 мА при 240 В AC |
| Максимальное число источников питания на автомате 16 А | 8 устройств для автомата типа B; 14 устройств для автомата типа C при 230 В AC |
Эксплуатационные параметры
| Рабочая температура | Температура корпуса Tcase: от -40 до +80 °C |
| Температура максимума корпуса | +80 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения и влажность | от -40 до +80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C при 0–50 °C |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, 72 мин. по осям X, Y, Z |
| Средняя наработка на отказ | 3614,1 тыс. ч min по Telcordia SR-332 (Bellcore); 396,7 тыс. ч min по MIL-HDBK-217F (25 °C) |
ЭМС и безопасность
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты безопасности | UL8750, CSA C22.2 No. 250.0-08, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, EAC TP TC 004, IP67, GB19510.1, GB19510.14; конструктивная база — UL60950-1 |
| ЭМС-излучение | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| ЭМС-устойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry, помехоустойчивость по импульсным перенапряжениям линия-линия 2 кВ, EAC TP TC 020 |
Габариты и конструкция
| Размеры | 162,5 × 43 × 32 мм |
| Масса | 0,45 кг |
| Упаковка | 32 шт.; 15,4 кг; 0,93 куб. фута |
| Конструкция | Пластиковый корпус, Class II, бескулерное исполнение |
| Степень защиты | IP67 |
| Рекомендация по монтажу | Рекомендуемое монтажное положение указано в чертеже; при эксплуатации соблюдать инструкцию по монтажу |
Подключение и диммирование
Диммирование выполняется по схеме 3 в 1 между выводами DIM+ и DIM- с использованием одного из способов:
- добавочное напряжение 1–10 В DC;
- добавочный ШИМ-сигнал 10 В, частота 100 Гц – 3 кГц;
- добавочное сопротивление.
Ток источника для цепи диммирования: 100 мкА тип.
Назначение выводов: AC/L — коричневый, AC/N — синий, +V — красный, -V — черный, DIM+ — фиолетовый, DIM- — розовый.
Для снижения яркости до 0% допускается применение выключателя и реле по показанной в документе схеме. Вывод DIM- не следует соединять с -V.
Примечания
- Если не указано иное, параметры измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Методы питания светодиодного модуля».
- Пульсации и шум измеряются на частоте полосы 20 МГц с использованием витой пары длиной 12", оконечной с параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Время готовности измеряется при первом холодном запуске; многократное включение и выключение может увеличивать время запуска.
- Драйвер является компонентом, предназначенным для работы в составе конечного оборудования; при окончательной установке необходимо повторно подтвердить соответствие ЭМС-директиве для всего изделия.
- Для выполнения требований действующего регламента ERP для осветительных приборов этот LED-драйвер может использоваться только за выключателем, не будучи постоянно подключенным к сети.
- Для данной серии типичный срок службы более 50 000 часов обеспечивается при Tcase, особенно в точке tc (или TMP для DLC), около 70 °C или ниже.
- Снижение допустимой температуры окружающей среды при высоте более 2000 м: 3,5 °C/1000 м для бескулерных моделей и 5 °C/1000 м для моделей с вентилятором.
- Перед использованием следует ознакомиться с руководством пользователя, особенно в части монтажа и мер по обеспечению водозащиты IP.
