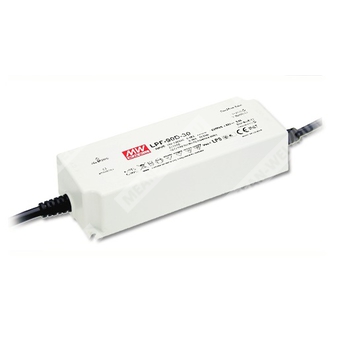

LPF-90-20 - драйвер светодиодов 90 Вт с выходом в режимах постоянного напряжения и постоянного тока для светотехники.
Расшифровка партномера LPF-90-20
| Позиция | Значение |
| LPF | Серия светодиодных драйверов LPF |
| 90 | Номинальная мощность 90 Вт |
| 20 | Номинальное выходное напряжение 20 В |
Назначение
LPF-90-20 представляет собой AC/DC драйвер для светодиодов с двойным режимом работы: стабилизация напряжения и стабилизация тока. Применяется в системах светодиодного освещения, где требуется источники питания с высоким КПД, широким диапазоном входного напряжения и степенью защиты IP67.
Области применения
- светодиодные панельные светильники;
- светодиодные даунлайты;
- светодиодная декоративная подсветка;
- светодиодное тоннельное освещение;
- бегущие строки;
- использование в зоне класса I, раздел 2, как изделие типа HL.
Особенности
- выход в режимах постоянного напряжения и постоянного тока;
- пластиковый корпус с исполнением класса II;
- встроенная активная коррекция коэффициента мощности;
- источник питания класса 2;
- полная герметизация, степень защиты IP67;
- типичный срок службы более 50 000 часов;
- рассчитан на работу при свободной конвекции;
- подходит для сухих, влажных и мокрых мест установки;
- соответствует требованиям для применения в осветительных установках с точки зрения современных норм энергопотребления.
Описание
Серия LPF-90 представляет собой 90-ваттные AC/DC светодиодные драйверы с двойным характером выходной характеристики: постоянное напряжение и постоянный ток. Для серии доступны исполнения с различным номинальным выходным напряжением в диапазоне от 15 В до 54 В. Высокая эффективность, достигающая до 91%, и бескорпусная по вентилятору конструкция обеспечивают возможность работы при температуре корпуса от -40 °C до +70 °C в условиях свободной конвекции. Серия имеет степень защиты IP67 и предназначена для эксплуатации в широком диапазоне условий окружающей среды.
Расшифровка основных параметров серии
| Параметр | Значение для LPF-90-20 |
| Тип устройства | Светодиодный драйвер AC/DC |
| Режимы работы | Постоянное напряжение / постоянный ток |
| Номинальная мощность | 90 Вт |
| Номинальное выходное напряжение | 20 В |
| Номинальный выходной ток | 4,5 А |
| Диапазон постоянного тока | 12–20 В |
Выход
| Параметр | LPF-90-20 |
| Выходное напряжение постоянного тока | 20 В |
| Диапазон выходного напряжения | 12–20 В |
| Номинальный выходной ток | 4,5 А |
| Номинальная мощность | 90 Вт |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±1,0% |
| Время установки, нарастания | 1200 мс, 200 мс при 115 В AC; 500 мс, 200 мс при 230 В AC |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±4,0% |
Вход
| Параметр | LPF-90-20 |
| Диапазон входного напряжения | 90–305 В AC; 127–431 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,96 при 230 В AC; PF ≥ 0,92 при 277 В AC, при полной нагрузке |
| КПД | 90% |
| Входной ток | 0,95 А при 115 В AC; 0,5 А при 230 В AC; 0,4 А при 277 В AC |
| Пусковой ток | 70 А, импульс 435 мкс, измерение при 50% Ipeak, 230 В AC; по NEMA 410 |
| Ток утечки | < 0,75 мА при 240 В AC |
| Максимальное число источников на автомат 16 А | 4 шт. для автомата типа B / 6 шт. для автомата типа C при 230 В AC |
Защита
| Параметр | LPF-90-20 |
| Защита от перегрузки по току | Ограничение постоянного тока, автоматическое восстановление после устранения аварии |
| Диапазон срабатывания по перегрузке | 95–108% |
| Защита от перенапряжения | 18–21 В |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения |
Электромагнитная совместимость и безопасность
| Параметр | LPF-90-20 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Стандарты ЭМС-излучения | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Стандарты ЭМС-устойчивости | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN61547, уровень light industry, устойчивость к импульсным перенапряжениям Line-Line 2 кВ, EAC TP TC 020 |
| Стандарты безопасности | UL8750 (type “HL”), CSA C22.2 No.250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, J61347-1, J61347-2-13, EAC TP TC 004, GB19510.1, GB19510.14, IP67 approved; design refer to UL60950-1 |
Эксплуатационные условия
| Параметр | LPF-90-20 |
| Рабочая температура корпуса | -40…+70 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
Надёжность, размеры и упаковка
| Параметр | LPF-90-20 |
| MTBF | 3292,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 301,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 161 × 61 × 36 мм (Д × Ш × В) |
| Масса | 0,7 кг |
| Упаковка | 20 шт. / 15 кг / 0,73 CUFT |
Примечания
| 1 | Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | См. раздел о способах управления светодиодным модулем. |
| 3 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает в себя допуск установки, регулирование по линии и регулирование по нагрузке. |
| 5 | При низком входном напряжении может потребоваться снижение мощности; см. раздел статических характеристик. |
| 6 | Время запуска измеряется при первом холодном старте. Частые включения и выключения могут увеличивать время установки. |
| 7 | Драйвер рассматривается как компонент конечного изделия; параметры ЭМС должны быть подтверждены на уровне окончательной установки. |
| 8 | Для соответствия требованиям актуального регулирования ErP данный LED-драйвер должен использоваться только за выключателем, без постоянного подключения к сети. |
| 9 | Типичный срок службы более 50 000 часов достигается при температуре Tcase, особенно в точке tc (или TMP по DLC), около 70 °C или ниже. |
| 10 | Для приложений и указаний по монтажу с обеспечением защиты от воды следует обращаться к руководству пользователя. |
| 11 | При высоте эксплуатации более 2000 м снижение температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором. |
