LPF-90-24

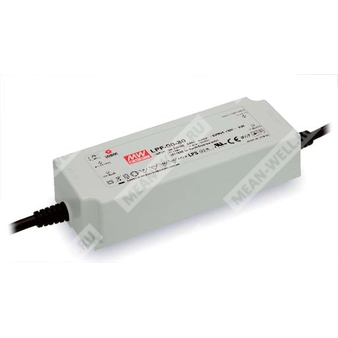

LPF-90-24 - герметичный 90-ваттный драйвер для светодиодных систем с режимами стабилизации напряжения и тока.
Расшифровка партномера
| LPF | Серия источников питания для светодиодов |
| 90 | Номинальная мощность 90 Вт |
| 24 | Номинальное выходное напряжение 24 В |
Назначение и особенности
LPF-90-24 представляет собой AC/DC светодиодный драйвер мощностью 90 Вт с двойным режимом работы: режим постоянного напряжения и режим постоянного тока. Изделие предназначено для питания светодиодных нагрузок, где требуется либо стабилизированное напряжение, либо ограничение тока в пределах рабочей области драйвера.
Устройство рассчитано на работу от сети переменного тока с широким диапазоном входного напряжения, имеет встроенную коррекцию коэффициента мощности, полностью герметизировано, выполнено в корпусе из пластика с исполнением класса II и соответствует степени защиты IP67. Серия пригодна для эксплуатации в сухих, влажных и мокрых местах.
Области применения
- панельное светодиодное освещение;
- светодиодные светильники downlight;
- декоративное светодиодное освещение;
- туннельное освещение;
- информационные и переменные знаки;
- исполнение Type HL для применения в опасных зонах Class I, Division 2.
Сведения о серии
Серия LPF-90 работает в диапазоне входного напряжения 90–305 В переменного тока и предлагает исполнения с выходным напряжением от 15 В до 54 В. Для модели LPF-90-24 номинальное выходное напряжение составляет 24 В.
Заявленная типовая эффективность серии достигает 91%. Фанless-исполнение обеспечивает работу при температуре корпуса от -40 до +70 °C при свободной конвекции воздуха. Степень защиты корпуса — IP67.
Параметры
Выход
| Модель | LPF-90-24 |
| Выходное напряжение постоянного тока | 24 В |
| Диапазон постоянного тока | 14,4–24 В |
| Номинальный ток | 3,75 А |
| Номинальная мощность | 90 Вт |
| Пульсации и шум | 150 мВ п-п |
| Допуск по выходному напряжению | ±4,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,5% |
| Диапазон постоянного тока для серии | 14,4–24 В |
Вход
| Диапазон входного напряжения | 90–305 В переменного тока; 127–431 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | не менее 0,97 при 115 В AC; не менее 0,96 при 230 В AC; не менее 0,92 при 277 В AC, при полной нагрузке |
| Типовой КПД | 90,5% |
| Потребляемый ток | 0,95 А / 115 В AC; 0,5 А / 230 В AC; 0,4 А / 277 В AC |
| Пусковой ток | 70 А (длительность импульса 435 мкс, измерение при 50% Ipeak) при 230 В AC, по NEMA 410 |
| Ток утечки | <0,75 мА / 240 В AC |
| Время запуска и нарастания | 1200 мс, 200 мс / 115 В AC; 500 мс, 200 мс / 230 В AC |
| Время удержания | 16 мс / 230 В AC; 16 мс / 115 В AC |
| Максимальное число источников на автоматическом выключателе 16 А | 4 шт. для выключателя типа B; 6 шт. для выключателя типа C при 230 В AC |
Защита
| Защита от перегрузки по току | Ограничение тока с автоматическим восстановлением после устранения аварии |
| Защита от перенапряжения | 18–21 В |
| Защита от перегрева | Выходное напряжение отключается, восстановление после повторного включения питания |
Эксплуатационные условия
| Рабочая температура корпуса | -40…+70 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, продолжительность 72 мин по осям X, Y, Z |
| Максимальная температура корпуса | Tcase = +70 °C |
ЭМС и безопасность
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень для светотехнической аппаратуры, устойчивость к импульсным перенапряжениям линия-линия 2 кВ; EAC TP TC 020 |
| Эмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%; BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Стандарты безопасности | UL8750 (Type HL), CSA C22.2 No.250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, J61347-1, J61347-2-13, EAC TP TC 004, GB19510.1, GB19510.14, IP67 approved; конструкция с учетом UL60950-1 |
Надежность, габариты и упаковка
| MTBF | 3292,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 301,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 161 × 61 × 36 мм (Д × Ш × В) |
| Масса | 0,7 кг |
| Упаковка | 20 шт. / 15 кг / 0,73 CUFT |
Примечания
1. Все параметры, не указанные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. См. раздел «Методы питания светодиодного модуля».
3. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
4. Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
5. При низком входном напряжении может потребоваться снижение нагрузки. См. раздел «Статическая характеристика».
6. Время установки измеряется при первом холодном запуске. Повторные включения и выключения могут увеличивать время установки.
7. Источник питания рассматривается как компонент, предназначенный для работы в составе конечного изделия; из-за влияния монтажа конечный производитель должен повторно оценивать соответствие ЭМС на уровне законченной установки.
8. Для выполнения требований актуального регулирования ErP для осветительных приборов данный драйвер может использоваться только после выключателя, не имеющего постоянного подключения к сети.
9. Типичный ресурс более 50 000 часов достигается при Tcase, особенно в контрольной точке tc (или TMP по DLC), около 70 °C или ниже.
10. Для работы на высоте более 2000 м действует температурное снижение 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
11. Для применения и рекомендаций по монтажу с обеспечением влагозащиты следует обращаться к руководству пользователя перед эксплуатацией.
12. Изделие относится к категории компонентов, работающих совместно с конечным оборудованием.
