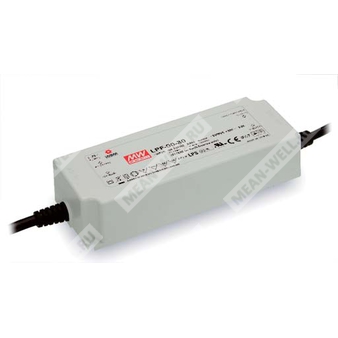

LPF-90-30 — источник питания для светодиодных систем с режимами постоянного напряжения и постоянного тока, мощностью 90 Вт.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LPF | Серия источников питания для светодиодов |
| 90 | Номинальная мощность 90 Вт |
| 30 | Номинальное выходное напряжение 30 В |
Назначение и особенности
LPF-90-30 относится к серии AC/DC светодиодных драйверов с двумя режимами работы: режимом постоянного напряжения и режимом постоянного тока. Устройство предназначено для питания светодиодных нагрузок в составе систем освещения и характеризуется работой от сети переменного или постоянного тока, высокой эффективностью и полной герметизацией с уровнем защиты IP67.
Основные особенности
- Двухрежимный выход: постоянное напряжение + постоянный ток.
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Полная заливка и герметизация, степень защиты IP67.
- Типичный срок службы более 50 000 часов.
- Работа при свободной конвекции без вентилятора.
Области применения
- светодиодные панельные светильники;
- светодиодные downlight-светильники;
- светодиодная декоративная подсветка;
- светодиодное туннельное освещение;
- информационные и перемещаемые табло;
- применение типа HL для Class I, Division 2 hazardous locations.
Описание
Серия LPF-90 представляет собой 90-ваттный AC/DC светодиодный драйвер, реализующий два режима стабилизации: выход постоянного напряжения и выход постоянного тока. Модель LPF-90-30 имеет номинальное выходное напряжение 30 В и рассчитана на питание светодиодных модулей с соответствующим диапазоном нагрузки. Входной диапазон составляет 90–305 В переменного тока или 127–431 В постоянного тока. Благодаря высокому КПД и бесвентиляторной конструкции серия пригодна для работы в условиях повышенной температуры корпуса при естественном охлаждении. Устройство имеет степень защиты IP67 и может применяться в сухих, влажных и сырых помещениях.
Расшифровка партномера LPF-90-30
| Параметр | Значение |
| Серия | LPF |
| Номинальная мощность | 90 Вт |
| Номинальное выходное напряжение | 30 В |
Электрические параметры
| Параметр | Значение |
| Выходное постоянное напряжение | 30 В |
| Диапазон постоянного тока | 18–34 В |
| Номинальный ток | 3 А |
| Номинальная мощность | 90 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск по выходному напряжению | ±4,0% |
| Линия регулирования | ±0,5% |
| Нагрузка регулирования | ±0,5% |
| Время установки и нарастания | 1200 мс, 200 мс / 115 В AC; 500 мс, 200 мс / 230 В AC |
| Время удержания | 16 мс / 230 В AC, 16 мс / 115 В AC |
| Диапазон постоянного тока | 18–34 В |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90–305 В AC, 127–431 В DC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,97 / 115 В AC; PF ≥ 0,96 / 230 В AC; PF ≥ 0,92 / 277 В AC при полной нагрузке |
| Полный коэффициент гармоник | THD < 20% при нагрузке ≥60% для 115 В AC и 230 В AC; при нагрузке ≥75% для 277 В AC |
| Потребляемый ток | 0,95 А / 115 В AC; 0,5 А / 230 В AC; 0,4 А / 277 В AC |
| Пусковой ток | 70 А, twidth = 435 мкс, измерение при 50% Ipeak, 230 В AC; соответствует NEMA 410 |
| Ток утечки | <0,75 мА / 240 В AC |
Защитные функции
| Параметр | Значение |
| Перегрузка по току | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 18–21 В; отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения |
Эксплуатационные характеристики
| Параметр | Значение |
| Рабочая температура корпуса | -40…+70 °C |
| Максимальная температура корпуса | Tcase = +70 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, по 72 мин по осям X, Y, Z |
| МТBF | 3292,9 тыс. ч, Telcordia SR-332 (Bellcore); 301,7 тыс. ч, MIL-HDBK-217F (25 °C) |
ЭМС и безопасность
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС-излучение | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C (@ нагрузка ≥60%), BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| ЭМС-устойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry; стойкость к импульсному перенапряжению Line-Line 2 кВ; EAC TP TC 020 |
| Стандарты безопасности | UL8750 (type HL), CSA C22.2 No.250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, J61347-1, J61347-2-13, EAC TP TC 004, GB19510.1, GB19510.14, IP67 approved; design refer to UL60950-1 |
Надежность, размеры и упаковка
| Параметр | Значение |
| Габариты | 161 × 61 × 36 мм (Д × Ш × В) |
| Масса | 0,7 кг |
| Упаковка | 20 шт. / 15 кг / 0,73 куб. фута |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Методы питания светодиодных модулей».
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной параллельным подключением конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- При пониженном входном напряжении может потребоваться снижение мощности; см. раздел «Статическая характеристика».
- Время запуска измеряется при первом холодном пуске; повторные включения и выключения могут увеличивать время запуска.
- Источники питания рассматриваются как компоненты, работающие в составе конечного оборудования; при изменении условий монтажа ЭМС-параметры должны быть перепроверены на уровне конечного изделия.
- Для соблюдения последних требований ErP данный LED-драйвер должен использоваться только после выключателя, без постоянного подключения к сети.
- Типичный срок службы более 50 000 часов обеспечивается при Tcase, особенно в контрольной точке tc (или TMP по DLC), около 70 °C или ниже.
- При высоте эксплуатации выше 2000 м для бесвентиляторных моделей применяется снижение допустимой температуры окружающей среды на 3,5 °C/1000 м.
