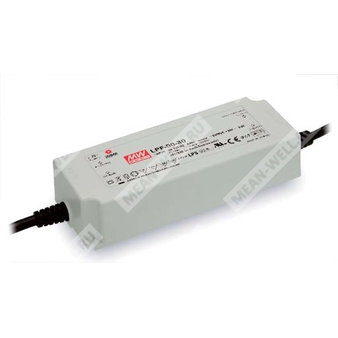

LPF-90-36 - импульсный светодиодный драйвер на 90 Вт с режимами постоянного напряжения и постоянного тока.
Расшифровка партномера
| Позиция в партномере | Значение |
| LPF | Серия драйверов светодиодного питания MEAN WELL LPF |
| 90 | Номинальная мощность 90 Вт |
| 36 | Номинальное выходное напряжение 36 В |
Назначение и общая характеристика
LPF-90-36 представляет собой AC/DC драйвер для светодиодных нагрузок мощностью 90 Вт с комбинированным выходом в режимах постоянного напряжения и постоянного тока. Изделие рассчитано на питание от сети переменного или постоянного тока, имеет герметичное исполнение с классом защиты IP67 и предназначено для применения в наружных и промышленных светотехнических системах.
Особенности
- Режимы выхода: постоянное напряжение + постоянный ток.
- Пластиковый корпус с исполнением класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Полная герметизация, степень защиты IP67.
- Типичный срок службы более 50 000 часов.
- Работа при свободной конвекции, без вентилятора.
- Тип HL для применения в Class I, Division 2 hazardous locations.
Области применения
- светодиодные панели;
- светодиодные downlight-светильники;
- декоративное светодиодное освещение;
- светодиодное туннельное освещение;
- световые табло и знаки;
- применение в опасных зонах типа HL.
Описание
Серия LPF-90 — это AC/DC LED-драйверы с двойным режимом работы: стабилизация напряжения и стабилизация тока. Для модели LPF-90-36 номинальное выходное напряжение составляет 36 В. Диапазон входного напряжения охватывает 90...305 В AC и 127...431 В DC. Устройство обеспечивает высокий КПД до 91% и рассчитано на эксплуатацию при температуре корпуса от -40 до +70 °C при естественном охлаждении. Серия предназначена для использования во влажных и сухих условиях, а также в местах с повышенными требованиями к защите оборудования от пыли и влаги.
Расшифровка модели
| Обозначение | Расшифровка |
| LPF | Серия источников питания светодиодов |
| 90 | Номинальная мощность 90 Вт |
| 36 | Номинальное выходное напряжение 36 В |
Выходные параметры
| Параметр | Значение для LPF-90-36 |
| Постоянное выходное напряжение | 36 В |
| Диапазон постоянного тока | 21,6...36 В |
| Номинальный ток | 2,5 А |
| Номинальная мощность | 90 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск по выходному напряжению | ±4,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Переход в режим защиты по перегрузке | Ограничение постоянного тока, восстановление автоматически после устранения неисправности |
| Защита от перенапряжения | 41...46 В |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90...305 В AC; 127...431 В DC |
| Диапазон входной частоты | 47...63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,96 при 230 В AC; PF ≥ 0,92 при 277 В AC при полной нагрузке |
| Коэффициент входного тока | 0,95 А / 115 В AC; 0,5 А / 230 В AC; 0,4 А / 277 В AC |
| Пусковой ток | 70 А, длительность импульса 435 мкс, измерено на 50% Ipeak при 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА / 240 В AC |
| Время запуска | 1200 мс, 200 мс / 115 В AC; 500 мс, 200 мс / 230 В AC |
| Время удержания | 16 мс / 230 В AC; 16 мс / 115 В AC |
Защитные функции
| Параметр | Значение |
| Защита от перегрузки по току | 95...108% |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации
| Параметр | Значение |
| Температура корпуса при работе | -40...+70 °C |
| Рабочая влажность | 20...95% RH, без конденсации |
| Температура и влажность хранения | -40...+80 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C (0...50 °C) |
| Вибростойкость | 10...500 Гц, 5G, 12 мин./цикл, суммарно 72 мин. по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС помехоэмиссия | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| ЭМС помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень light industry; помехоустойчивость к импульсам line-line 2 кВ; EAC TP TC 020 |
| Стандарты безопасности | UL8750 (тип HL), CSA C22.2 No.250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, J61347-1, J61347-2-13, EAC TP TC 004, GB19510.1, GB19510.14, IP67 approved; design refer to UL60950-1 |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 161 × 61 × 36 мм |
| Масса | 0,7 кг |
| Упаковка | 20 шт. / 15 кг / 0,73 CUFT |
| Исполнение корпуса | LPF-90A |
| Длина проводов входа | 300 ± 20 мм |
| Длина проводов выхода | 300 ± 20 мм |
| Сечение и тип входного кабеля | SJOW 17AWG × 2C & H05RN-F × 2 1,0 мм² |
| Сечение и тип выходного кабеля | SJOW 17AWG × 2C & H05RN-F × 2 1,0 мм² |
MTBF
| Методика | Результат |
| Telcordia SR-332 (Bellcore) | 3292,9 тыс. ч минимум |
| MIL-HDBK-217F (25 °C) | 301,7 тыс. ч минимум |
Примечания
| 1 | Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | См. раздел о методах управления светодиодным модулем. |
| 3 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает установочный допуск, нестабильность по линии и нестабильность по нагрузке. |
| 5 | При низком входном напряжении может потребоваться снижение нагрузки. Подробности приведены в характеристике статического режима. |
| 6 | Время запуска измерено при первом холодном старте. Частые включения и выключения могут увеличить время запуска. |
| 7 | Источник питания рассматривается как компонент конечного оборудования; при изменении EMC-показателей вследствие монтажа требуется повторная квалификация конечного изделия. |
| 8 | Для соответствия актуальным требованиям ErP данный LED-драйвер должен применяться только за выключателем, не соединённым постоянно с сетью. |
| 9 | Типичный срок службы более 50 000 часов достигается при температуре Tcase, особенно в точке tc (или TMP по DLC), около 70 °C или ниже. |
| 10 | См. гарантийное заявление на сайте MEAN WELL. |
| 11 | Снижение допустимой температуры окружающей среды при высоте более 2000 м: 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором. |
