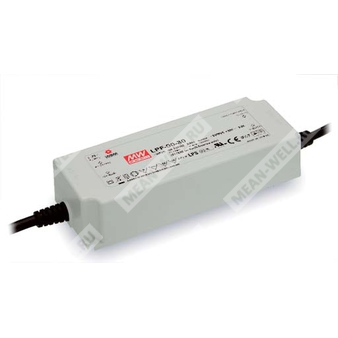

LPF-90-42 - источник питания для светодиодов 42 В с режимами постоянного напряжения и тока.
LPF-90-42 — импульсный AC/DC светодиодный драйвер серии LPF-90 мощностью 90 Вт, выполненный по схеме с двойным режимом стабилизации: постоянное напряжение и постоянный ток. Модуль предназначен для питания светодиодных нагрузок в системах освещения, где требуется либо режим постоянного напряжения, либо прямое питание светодиодного модуля в режиме стабилизации тока. Корпус полностью герметизирован, степень защиты соответствует IP67, предусмотрена работа в широком диапазоне входных напряжений и температур.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LPF | Серия источников питания MEAN WELL для светодиодных применений |
| 90 | Номинальная мощность 90 Вт |
| 42 | Номинальное выходное напряжение 42 В |
Назначение и особенности
Серия LPF-90 относится к AC/DC LED-драйверам с режимами постоянного напряжения и постоянного тока. Для исполнения LPF-90-42 номинальное выходное напряжение составляет 42 В, при этом источник способен работать в области стабилизации напряжения и в области стабилизации тока, в зависимости от характера нагрузки.
- Режимы работы: постоянное напряжение + постоянный ток.
- Пластиковый корпус с конструкцией класса II.
- Встроенная активная коррекция коэффициента мощности.
- Источник питания класса 2.
- Полностью герметизированное исполнение, степень защиты IP67.
- Типовой срок службы более 50000 часов.
- Предназначен для применения в системах светодиодного освещения.
Области применения
- Панельное светодиодное освещение.
- Светодиодные светильники типа downlight.
- Декоративное светодиодное освещение.
- Туннельное освещение.
- Световые табло и указатели.
- Исполнение Type HL — для применения в опасных зонах класса I, Division 2.
Описание
LPF-90-42 представляет собой светодиодный драйвер мощностью 90 Вт серии LPF-90 с входом от сети переменного тока 90–305 В и поддержкой постоянного напряжения 42 В. Серия ориентирована на питание светодиодных модулей в условиях, где требуется высокая энергетическая эффективность, компактное исполнение и повышенная стойкость к внешним воздействиям. Устройство рассчитано на эксплуатацию при свободной конвекции воздуха в широком диапазоне температур корпуса. Наличие герметичного исполнения позволяет использовать изделие в сухих, влажных и мокрых помещениях.
Расшифровка основных параметров
| Серия | LPF-90 |
| Номинальная мощность | 90 Вт |
| Номинальное выходное напряжение | 42 В |
| Тип изделия | AC/DC светодиодный драйвер |
| Режимы стабилизации | Постоянное напряжение / постоянный ток |
| Степень защиты | IP67 |
Параметры выхода
| Параметр | Значение для LPF-90-42 |
| Выходное напряжение | 42 В |
| Диапазон постоянного тока | 2,15–2,52 А |
| Номинальный ток | 2,15 А |
| Номинальная мощность | 90 Вт |
| Допуск по выходному напряжению | ±4,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Уровень пульсаций и шума | 200 мВ п-п |
| Диапазон напряжения постоянного тока | 25,2–42 В |
| Режим защиты от перегрузки по току | Ограничение выходного тока с автоматическим восстановлением после устранения неисправности |
| Режим защиты от перенапряжения | Отключение выходного напряжения с последующим повторным включением для восстановления |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90–305 В переменного тока, 127–431 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | Не менее 0,97 при 115 В AC; не менее 0,96 при 230 В AC; не менее 0,92 при 277 В AC, при полной нагрузке |
| Полный коэффициент гармонических искажений | Менее 20% при нагрузке ≥60% для 115/230 В AC; при 277 В AC — при нагрузке ≥75% |
| Входной ток | 0,95 А / 115 В AC; 0,5 А / 230 В AC; 0,4 А / 277 В AC |
| Пусковой ток | 70 А, длительность импульса 435 мкс, измерение при 50% Ipeak на 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА / 240 В AC |
| КПД типовое | 91% |
Параметры защиты
| Вид защиты | Характеристика |
| От перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения аварии |
| От перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
| От перегрева | Отключение выходного напряжения, восстановление после повторного включения |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 3,75 кВ AC |
| Сопротивление изоляции | Вход–выход: 100 МОм / 500 В DC / 25℃ / 70% RH |
| Соответствие по помехоэмиссии | BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Соответствие по помехоустойчивости | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry; устойчивость к импульсным помехам линия-линия 2 кВ; EAC TP TC 020 |
| Стандарты безопасности | UL8750 (type HL), CSA C22.2 No.250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, J61347-1, J61347-2-13, EAC TP TC 004, GB19510.1, GB19510.14, IP67 approved; design refer to UL60950-1 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура корпуса | Tcase = -40...+70℃ |
| Максимальная температура корпуса | Tcase = +70℃ |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура хранения и влажность | -40...+80℃, 10–95% RH |
| Температурный коэффициент | ±0,03%/℃ (0...50℃) |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
Наработка на отказ и ресурс
| Параметр | Значение |
| MTBF | 3292,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 301,7 тыс. ч минимум по MIL-HDBK-217F (25℃) |
Размеры и конструкция
| Параметр | Значение |
| Габариты | 161 × 61 × 36 мм (Д × Ш × В) |
| Исполнение корпуса | Пластиковый корпус, полностью герметизированный |
| Степень защиты | IP67 |
| Тип монтажа | Рекомендуемое направление установки указано в документации |
| Подвод проводов | Вход: AC/L (коричневый), AC/N (синий); выход: +V (красный), -V (чёрный) |
| Длина выводов | 300 ± 20 мм |
| Диаметр отверстий крепления | ψ4,5 мм |
| Масса | 0,7 кг |
Упаковка
| Параметр | Значение |
| Количество в упаковке | 20 шт. |
| Масса упаковки | 15 кг |
| Объём упаковки | 0,73 CUFT |
Примечания
| 1 | Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25℃. |
| 2 | См. раздел «Методы питания светодиодного модуля». |
| 3 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, нагруженной параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает допуск установки, стабилизацию по линии и по нагрузке. |
| 5 | При низком входном напряжении может потребоваться снижение нагрузки. |
| 6 | Время установления измеряется при первом холодном запуске. Частые включения и выключения могут увеличивать это время. |
| 7 | Изделие рассматривается как компонент, работающий в составе конечного оборудования; при завершённой установке производитель должен повторно оценивать соответствие EMC. |
| 8 | Для выполнения требований актуального регламента ErP по осветительным приборам данный LED-драйвер может применяться только за выключателем, не имеющим постоянного подключения к сети. |
| 9 | Типовой срок службы более 50000 часов обеспечивается при температуре Tcase, особенно в точке tc (или TMP по DLC), около 70℃ или ниже. |
| 10 | Падение допустимой температуры окружающей среды при высоте более 2000 м составляет 3,5℃/1000 м для моделей без вентилятора и 5℃/1000 м для моделей с вентилятором. |
| 10 | Для особенностей применения и указаний по водозащищённому монтажу следует обращаться к руководству пользователя перед использованием. |
