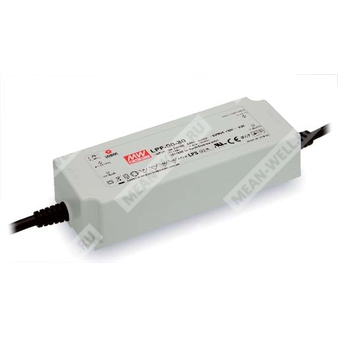

LPF-90-48
LPF-90-48 - светодиодный драйвер 90 Вт с выходом 48 В для систем постоянного напряжения и постоянного тока.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|---|
| LPF | Серия источников питания для светодиодных нагрузок |
| 90 | Номинальная мощность 90 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Назначение и особенности
LPF-90-48 представляет собой AC/DC светодиодный драйвер серии LPF-90 мощностью 90 Вт, рассчитанный на работу в режимах постоянного напряжения и постоянного тока. Модель предназначена для питания светодиодных систем, где требуется стабилизированное выходное напряжение 48 В и ограничение тока при переходе в область постоянного тока.
Изделие выполнено в полностью герметизированном исполнении с классом защиты IP67, имеет пластиковый корпус с конструкцией класса II, встроенную функцию активной коррекции коэффициента мощности и предназначено для эксплуатации в условиях сухой, влажной и мокрой среды.
Области применения
- светодиодное панельное освещение;
- светодиодные downlight-светильники;
- декоративное светодиодное освещение;
- туннельное светодиодное освещение;
- световые табло и указатели;
- исполнение типа HL для применения в класс I, division 2, опасных (классифицированных) зонах.
Основные свойства
- режимы постоянного напряжения и постоянного тока;
- пластиковый корпус с конструкцией класса II;
- встроенная активная коррекция коэффициента мощности;
- источник питания класса 2;
- полная герметизация, степень защиты IP67;
- типовой срок службы более 50 000 часов;
- серия пригодна для работы при температуре корпуса от -40 до +70 °C при свободной конвекции воздуха;
- работа от сети переменного тока 90…305 В и постоянного тока 127…431 В.
Технические параметры
Выход
| Параметр | Значение |
|---|---|
| Номинальное выходное напряжение | 48 В |
| Диапазон постоянного напряжения | 28,8…48 В |
| Область постоянного тока | 25,2…42 В |
| Номинальный ток | 1,88 А |
| Номинальная мощность | 90,24 Вт |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±0,5% |
| Допуск по выходному напряжению | ±4,0% |
| Пульсации и шум | 200 мВ п-п |
| Пуск, время нарастания | 500 мс, 200 мс / 230 В перем. тока |
| Время удержания | 16 мс / 230 В перем. тока |
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 90…305 В перем. тока; 127…431 В постоянного тока |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности | PF ≥ 0,97 / 115 В перем. тока; PF ≥ 0,96 / 230 В перем. тока; PF ≥ 0,92 / 277 В перем. тока при полной нагрузке |
| Коэффициент нелинейных искажений | < 20% при нагрузке ≥ 60% / 115 В и 230 В; при нагрузке ≥ 75% / 277 В |
| КПД (тип.) | 91% |
| Входной ток | 0,4 А / 277 В перем. тока |
| Пусковой ток (тип.) | 70 А, длительность импульса 435 мкс, измерено при 50% Ipeak на 230 В перем. тока; по NEMA 410 |
| Ток утечки | < 0,75 мА / 240 В перем. тока |
| Максимальное количество блоков на автомат 16 А | 4 шт. для автомата типа B; 6 шт. для автомата типа C при 230 В перем. тока |
Защита
| Параметр | Значение |
|---|---|
| Перегрузка по току | Ограничение постоянного тока, автоматическое восстановление после устранения аварии |
| Перенапряжение | 59…65 В |
| Перегрев | Выключение выходного напряжения, повторное включение для восстановления |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | Tcase = -40…+70 °C |
| Максимальная температура корпуса | Tcase = +70 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 5G, 12 мин./цикл, в течение 72 мин. по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
|---|---|
| Испытательное напряжение | I/P-O/P: 3,75 кВ перем. тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В пост. тока / 25 °C / 70% RH |
| ЭМС-излучение | Соответствует BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥ 60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| ЭМС-устойчивость | Соответствует BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry; устойчивость к импульсным помехам Line-Line 2 кВ; EAC TP TC 020 |
| Стандарты безопасности | UL8750 (type HL), CSA C22.2 No.250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 independent, BS EN/EN62384, J61347-1, J61347-2-13, EAC TP TC 004, GB19510.1, GB19510.14, IP67 approved; design refer to UL60950-1 |
Надежность и ресурс
| Параметр | Значение |
|---|---|
| MTBF | 3292,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 301,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Типовой срок службы | Более 50 000 часов |
Механические параметры
| Параметр | Значение |
|---|---|
| Габариты | 161 × 61 × 36 мм (Д × Ш × В) |
| Масса | 0,7 кг |
| Упаковка | 20 шт.; 15 кг; 0,73 куб. фута |
| Исполнение корпуса | Полностью герметизированный пластиковый корпус |
| Степень защиты | IP67 |
Примечания
1. Все параметры, специально не оговоренные, измерены при входном напряжении 230 В перем. тока, номинальном токе и температуре окружающей среды 25 °C.
2. Для подробностей по режиму работы светодиодного модуля следует обращаться к разделу о способах питания светодиодной нагрузки.
3. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
4. Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
5. При низком входном напряжении может потребоваться снижение нагрузки; см. раздел статических характеристик.
6. Время запуска измерено при первом холодном включении. Повторное включение и выключение драйвера может увеличить время запуска.
7. Драйвер рассматривается как компонент, работающий в составе конечного оборудования; из-за влияния полной установки на ЭМС конечный производитель обязан повторно подтвердить соответствие директиве ЭМС для всей системы.
8. Для выполнения актуальных требований ErP этот светодиодный драйвер может применяться только за выключателем, не имеющим постоянного соединения с сетью.
9. Типовой срок службы более 50 000 часов обеспечивается при температуре корпуса, особенно в точке tc (или TMP по DLC), около 70 °C или ниже.
10. Для применения на высоте выше 2000 м снижение температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора.
11. Для любой прикладной информации и указаний по монтажу с обеспечением влагозащиты следует обращаться к руководству пользователя перед применением.
