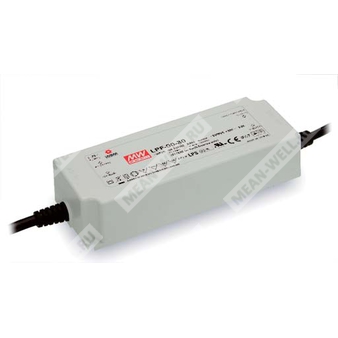

LPF-90-54
нет на складе
LPF-90-54 — герметичный источник питания для светодиодных нагрузок с режимами постоянного напряжения и тока.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| LPF | Серия светодиодных драйверов Mean Well LPF |
| 90 | Номинальная мощность 90 Вт |
| 54 | Номинальное выходное напряжение 54 В |
Краткое описание
LPF-90-54 — это AC/DC светодиодный драйвер серии LPF-90 с комбинированным режимом стабилизации напряжения и тока, предназначенный для питания светодиодных систем мощностью до 90 Вт. Устройство работает от широкого диапазона сетевого напряжения, имеет герметичное исполнение с классом защиты IP67, пассивное охлаждение без вентилятора и рассчитано на применение в наружных и промышленных осветительных установках.
Назначение и область применения
Компонент применяется для питания светодиодных источников света и осветительных систем, где требуется стабильное выходное напряжение с ограничением тока в переходной области нагрузки.
- панельное светодиодное освещение;
- светодиодные светильники направленного света;
- декоративное светодиодное освещение;
- туннельное освещение;
- световые табло и знаки;
- исполнение типа HL для применения в Class I, Division 2 hazardous locations.
Особенности
- режимы постоянного напряжения и постоянного тока;
- алюминиевый или пластиковый корпус с конструкцией класса II;
- встроенная активная коррекция коэффициента мощности;
- класс 2 по электропитанию;
- полная герметизация, степень защиты IP67;
- типичный срок службы более 50 000 часов;
- работа при свободной конвекции без вентилятора;
- подходит для сухих, влажных и сырых помещений, а также для наружных условий.
Структура и принцип работы
Драйвер построен по схеме AC/DC преобразования с входным EMI-фильтром, выпрямителем, PFC-корректором, силовым ключом, вторичным выпрямлением и цепями контроля защиты. Для светодиодных модулей устройство может работать либо в режиме постоянного тока, либо в режиме постоянного напряжения с внешней DC/DC схемой в составе конечной системы.
Технические параметры
Выход
| Параметр | Значение для LPF-90-54 |
| Номинальное выходное напряжение | 54 В |
| Диапазон постоянного напряжения | 32,4 ~ 54 В |
| Диапазон постоянного тока | 1,67 ~ 1,32 А |
| Номинальный ток | 1,67 А |
| Номинальная мощность | 90,18 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск по выходному напряжению | ±4,0% |
| Регулировка по линии | ±0,5% |
| Регулировка по нагрузке | ±0,5% |
| Время установки, нарастания | 500 мс, 200 мс / 230 В перем. тока |
| Время удержания | 16 мс / 115 В перем. тока; 16 мс / 230 В перем. тока |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 305 В перем. тока / 127 ~ 431 В постоянного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF ≥ 0,97 / 115 В перем. тока; PF ≥ 0,96 / 230 В перем. тока; PF ≥ 0,92 / 277 В перем. тока при полной нагрузке |
| Полный коэффициент гармоник | THD < 20% при нагрузке ≥ 60% / 115 В и 230 В; при нагрузке ≥ 75% / 277 В |
| Потребляемый ток | 0,95 А / 115 В; 0,5 А / 230 В; 0,4 А / 277 В |
| Пусковой ток | 70 А, длительность 435 мкс, измерено при 50% Ipeak на 230 В перем. тока |
| Ток утечки | < 0,75 мА / 240 В перем. тока |
Защита
| Параметр | Значение |
| Защита от перегрузки по току | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Уровень перегрузки по току | 95 ~ 108% |
| Защита от перенапряжения | Выход отключается, восстановление после повторного включения питания |
| Уровни перенапряжения | 54 ~ 60 В |
| Защита от перегрева | Выход отключается, восстановление после повторного включения питания |
| Диапазон рабочей температуры корпуса | Tcase = -40 ~ +70 °C |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | Tcase = -40 ~ +70 °C |
| Максимальная температура корпуса | Tcase = +70 °C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 5G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3,75 кВ перем. тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥ 60%, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN61547, уровень light industry, устойчивость к импульсам Line-Line 2 кВ, EAC TP TC 020 |
| Стандарты безопасности | UL8750 (тип HL), CSA C22.2 No.250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 независимое исполнение, BS EN/EN62384, J61347-1, J61347-2-13, EAC TP TC 004, GB19510.1, GB19510.14, IP67 approved; design refer to UL60950-1 |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 3292,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 301,7 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 161 × 61 × 36 мм (Д × Ш × В) |
| Масса | 0,7 кг |
| Упаковка | 20 шт. / 15 кг / 0,73 куб. фута |
Ключевые параметры исполнения LPF-90-54
| Параметр | Значение |
| Серия | LPF-90 |
| Номинальная мощность серии | 90 Вт |
| Номинальное выходное напряжение модели | 54 В |
| Режимы работы | Постоянное напряжение + постоянный ток |
| Исполнение корпуса | Пластиковый корпус с классом II |
| Степень защиты | IP67 |
| Тип охлаждения | Пассивное, без вентилятора |
Примечания
| 1 | Все параметры, не оговорённые особо, измерены при входном напряжении 230 В перем. тока, номинальном токе и температуре окружающей среды 25 °C. |
| 2 | См. раздел о методах питания светодиодных модулей. |
| 3 | Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает технологический разброс установки, регулировку по линии и по нагрузке. |
| 5 | При низком входном напряжении может потребоваться дерейтинг. См. раздел статических характеристик. |
| 6 | Время установки измеряется при первом холодном запуске. Частые включения и выключения могут увеличивать время установки. |
| 7 | Устройство рассматривается как компонент конечного изделия; ЭМС должна подтверждаться повторно на уровне законченной установки. |
| 8 | Для соответствия последним требованиям ErP светильник должен использоваться за выключателем, без постоянного подключения к сети. |
| 9 | Типичный срок службы более 50 000 часов достигается при температуре корпуса, особенно в точке tc (или TMP), около 70 °C или ниже. |
| 10 | Для применения и особенностей монтажа с обеспечением влагозащиты следует руководствоваться руководством по эксплуатации. |
| 11 | При высоте эксплуатации более 2000 м рекомендуется температурный дерейтинг: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором. |
