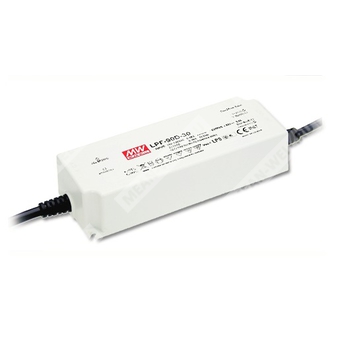

LPF-90D-15 - 90-ваттный источник питания для светодиодов с выходом постоянного тока и функцией 3-в-1 диммирования.
Расшифровка партномера
| Позиция в партномере | Расшифровка |
| LPF | Серия светодиодных драйверов MEAN WELL LPF |
| 90D | Номинальная мощность 90 Вт, исполнение с диммированием |
| 15 | Номинальное выходное напряжение 15 В |
Назначение и особенности
LPF-90D-15 — это AC/DC светодиодный драйвер мощностью 90 Вт с режимом стабилизации выходного тока. Прибор предназначен для непосредственного питания светодиодных модулей и систем освещения, где требуется надежный источник с широким диапазоном входного напряжения, высоким КПД и защитой от внешних воздействий.
Серия работает от сети переменного или постоянного тока, поддерживает универсальный вход 90…305 В AC и 127…431 В DC, имеет встроенную активную коррекцию коэффициента мощности, класс изоляции II, исполнение класса 2, степень защиты IP67 и функцию 3-в-1 диммирования. Конструкция без вентилятора рассчитана на эксплуатацию в широком температурном диапазоне при естественной конвекции.
Применение
- Панельное светодиодное освещение
- Светодиодные downlight-светильники
- Декоративное освещение
- Тоннельное освещение
- Световые вывески и движущиеся знаки
- Применение в зоне класса I, Division 2, при наличии сертифицированного исполнения типа HL
Основные свойства
- Режим стабилизации постоянного тока
- Выход 15 В, 5 А
- Номинальная мощность 75 Вт для версии 15 В
- Широкий вход 90…305 В AC / 127…431 В DC
- Работа при частоте сети 47…63 Гц
- КПД до 89%
- Активная коррекция коэффициента мощности
- Низкий уровень гармонических искажений
- 3-в-1 диммирование: 1…10 В DC, 10 В PWM, резистивное управление
- IP67 для внутреннего и наружного монтажа
- Класс II по конструкции корпуса
- Класс 2 по источнику питания
- Типичное время наработки свыше 50 000 часов
Электрические параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Диапазон выходного напряжения | 9…15 В |
| Номинальный выходной ток | 5 А |
| Номинальная выходная мощность | 75 Вт |
| Диапазон стабилизации постоянного тока | 9…15 В |
| Пульсации тока | 5,0 % максимум при номинальном токе |
| Допуск по току | ±5,0 % |
| Время запуска, нарастания | 1200 мс, 200 мс при 115 В AC; 500 мс, 200 мс при 230 В AC |
| Время удержания | 16 мс при 230 В AC; 16 мс при 115 В AC |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…305 В AC / 127…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | PF ≥ 0,97 при 115 В AC; PF ≥ 0,96 при 230 В AC; PF ≥ 0,95 при 277 В AC, при полной нагрузке |
| КПД, тип. | 89 % |
| Входной ток | 0,95 А при 115 В AC; 0,5 А при 230 В AC; 0,4 А при 277 В AC |
| Пусковой ток, тип. | 70 А (twidth = 435 мкс, измерено при 50 % Ipeak) при 230 В AC, по NEMA 410 |
| Максимальное число источников на автомат 16 А | 4 шт. для автомата типа B / 6 шт. для автомата типа C при 230 В AC |
| Ток утечки | < 0,75 мА при 240 В AC |
Выходные и защитные параметры
| Параметр | Значение |
| Диапазон напряжения при постоянном токе | 9…15 В |
| Защита от перегрузки по току | 95…108 %; ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 18…21 В |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения |
| Защита по выходу | Отключение выходного напряжения, восстановление после повторного включения |
| Группа постоянного тока | Только режим постоянного тока |
Параметры окружающей среды
| Параметр | Значение |
| Рабочая температура корпуса | -40…+70 °C |
| Максимальная температура корпуса | Tcase = +70 °C |
| Рабочая влажность | 20…95 % RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10…95 % RH |
| Температурный коэффициент | ±0,03 %/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 5G, 12 мин./цикл, 72 мин. по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL8750 (тип HL), CSA C22.2 No.250.13-12, TUV BS EN/EN61347-1, BS EN/EN61347-2-13, EAC TP TC 004, GB19510.1, GB19510.14, IP67 approved; проектирование по UL60950-1 |
| Испытательное напряжение | I/P-O/P: 3,75 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70 % RH |
| Помехоэмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C при нагрузке ≥ 60 %, BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, light industry level, перенапряжение линия-линия 2 кВ, EAC TP TC 020 |
| THD | < 20 % при нагрузке ≥ 60 % для 115/230 В AC; < 20 % при нагрузке ≥ 75 % для 277 В AC |
Эксплуатационные характеристики
| Параметр | Значение |
| Типовая наработка на отказ | 3110,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 267,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Ожидаемая наработка | > 50 000 ч при Tcase, особенно в точке tc (или TMP по DLC), около 70 °C или ниже |
| Снижение допустимой температуры по высоте | 3,5 °C/1000 м для моделей без вентилятора при высоте выше 2000 м |
Размеры и конструкция
| Параметр | Значение |
| Габаритные размеры | 161 × 61 × 36 мм |
| Корпус | Пластиковый, исполнение класса II |
| Степень защиты | IP67 |
| Масса | 0,7 кг |
| Упаковка | 20 шт.; 15 кг; 0,73 CUFT |
Подключение и диммирование
Функция 3-в-1 диммирования реализована через входы DIM+ и DIM-. Допускается применение одного из трёх способов управления: подача добавочного напряжения 1…10 В DC, подача PWM-сигнала 10 В с частотой 100 Гц…3 кГц либо подключение резистора. Для синхронного диммирования допускается использование сопротивления 10 кОм/N…100 кОм/N, где N — количество драйверов.
Ток источника диммирующего сигнала от питания составляет 100 мкА, тип.
Не допускается соединение DIM- с -V.
Примечания
- Если не указано иное, параметры измерены при 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Для выбора режима работы светодиодного модуля следует руководствоваться методами, применимыми к драйверам постоянного тока.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12" и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, регулирование по линии и регулирование по нагрузке.
- При пониженном входном напряжении может потребоваться дерейтинг.
- Время запуска измерено при первом холодном старте; многократное включение и выключение может увеличить это время.
- Источник питания рассматривается как компонент, работающий совместно с конечным изделием; ЭМС-параметры должны подтверждаться на уровне завершённой установки.
- Для выполнения последних требований ErP данный LED-драйвер может применяться только за выключателем, без постоянного подключения к сети.
- Ожидаемая наработка свыше 50 000 часов обеспечивается при Tcase, особенно в точке tc (или TMP по DLC), около 70 °C или ниже.
- Для применения и требований по установке с сохранением функции IP-защиты следует использовать руководство пользователя.
Дополнительные сведения
Серия LPF-90D предназначена для прямого питания светодиодов в режиме постоянного тока. В зоне постоянного тока предельное выходное напряжение определяется конфигурацией конечной системы. При наличии вопросов по совместимости производитель рекомендует согласование параметров с MEAN WELL.
Блок-схема изделия включает EMI-фильтр, выпрямители, PFC-цепь, силовой преобразователь, фильтрацию на выходе, схемы O.T.P., O.L.P., O.V.P. и узел PWM/PFC управления.
